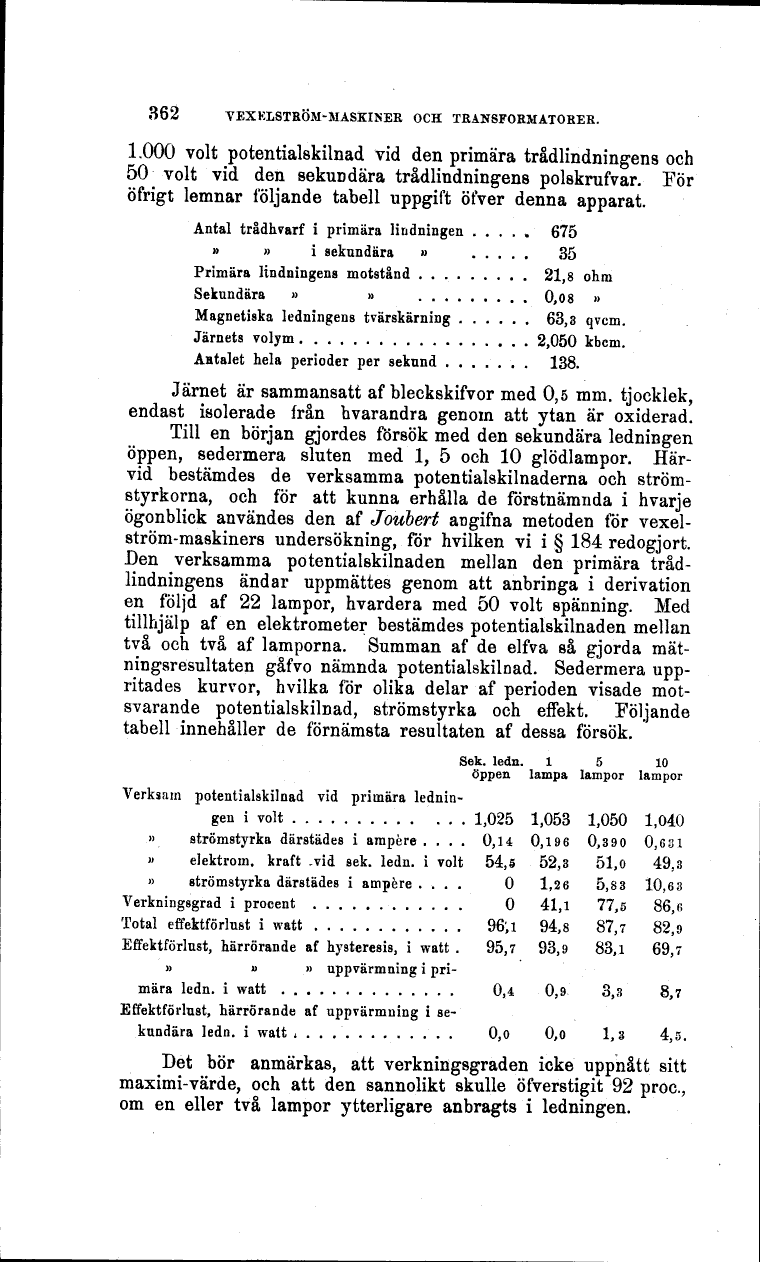

362 YEXKLSTRÖM-MASKINER OCH TRANSFORMATORER.
1,000 volt potentialskilnad vid den primära trådlindningens och
50 volt vid den sekundära trådlindningens polskrufvar. För
öfrigt lemnar följande tabell uppgift öfver denna apparat.
Antal trådhvarf i primära lindningen . . . . » 675
n » i sekundära » ..... 35
Primära lindningens motstånd......... 21,8 ohm
Sekundära » » ......... 0,08 »
Magnetiska ledningens tvärskärning...... 63,3 qvcm.
Järnets volym.................. 2,050 kbcm.
Antalet hela perioder per sekund....... 138.
Järnet är sammansatt af bleckskifvor med 0,5 mm. tjocklek,
endast isolerade från hvarandra genom att ytan är oxiderad.
Till en början gjordes försök med den sekundära ledningen
öppen, sedermera sluten med l, 5 och 10 glödlampor.
Härvid bestämdes de verksamma potentialskilnaderna och
strömstyrkorna, och for att kunna erhålla de förstnämnda i hvarje
ögonblick användes den af Joubert angifna metoden för
vexel-ström-maskiners undersökning, för hvilken vi i § 184 redogjort.
Den verksamma potentialskilnaden mellan den primära
trådlindningens ändar uppmättes genom att anbringa i derivation
en följd af 22 lampor, hvardera med 50 volt spänning. Med
tillhjälp af en elektrometer bestämdes potentialskilnaden mellan
två och två af lamporna. Summan af de elfva så gjorda
mätningsresultaten gåfvo nämnda potentialskilnad. Sedermera
uppritades kurvor, hvilka för olika delar af perioden visade
motsvarande potentialskilnad, strömstyrka och effekt. Följande
tabell innehåller de förnämsta resultaten af dessa försök.
Sek. ledn. l 5 10
öppen lampa lampor lampor
Verksam potentialskilnad vid primära
ledningen i volt............. 1,025 1,053 1,050 1,040
» strömstyrka därstädes i ampere .... 0,14 0,196 0,390 0,631
>» elektrom. kraft -vid sek. ledn. i volt 54,5 52,3 51,0 49,3
» strömstyrka därstädes i ampere .... O 1,26 5,83 10.63
Verkningsgrad i procent ............ O 41,1 77,5 86,6
Total effektförlust i watt............ 96;i 94,8 87,7 82,9
Effektförlust, härrörande af hysteresis, i watt . 95,7 93,9 83,1 69,7
» » » uppvärmning i
primära ledn. i watt.............. 0,4 0,9 3,3 8,7
Effektförlust, härrörande af uppvärmning i
sekundära ledn. i watt ; . ........... 0,0 0,0 1,3 4,5.
Bet bör anmärkas, att verkningsgraden icke uppnått sitt
maximi-värde, och att den sannolikt skulle Öfverstigit 92 proc.,
om en eller två lampor ytterligare anbragts i ledningen.
