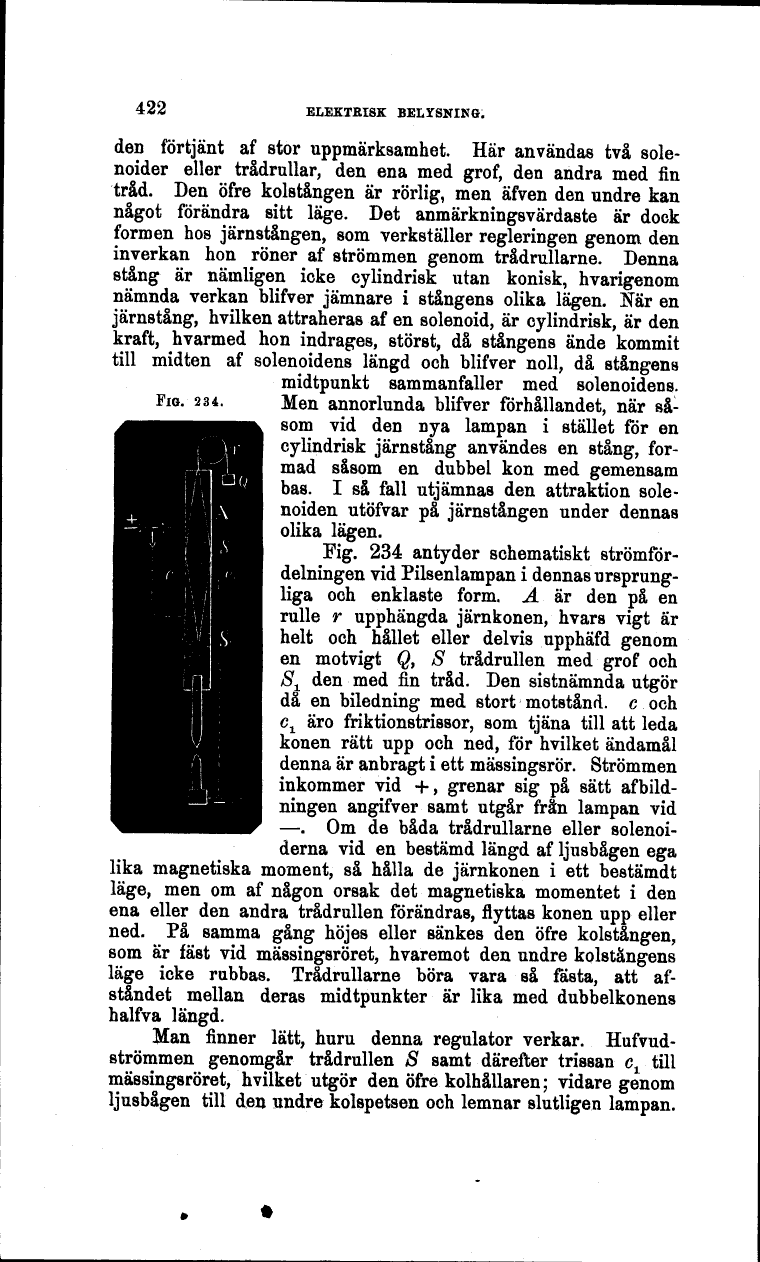

422
ELEKTRISK BELYSNING.
den förtjänt af stor uppmärksamhet. Här användas två
sole-noider eller trådrullar, den ena med grof, den andra med fin
tråd. Den öfre kolstången är rörlig, men äfven den undre kan
något förändra sitt läge. Det anmärkningsvärdaste är dock
formen hos järnstången, som verkställer regleringen genom den
inverkan hon röner af strömmen genom trådrullarne. Denna
stång är nämligen icke cylindrisk utan konisk, hvarigenom
nämnda verkan blifver jämnare i stångens olika lägen. När en
järnstång, hvilken attraheras af en solenoid, är cylindrisk, är den
kraft, hvarmed hon indrages, störst, då stångens ände kommit
till midten af solenoidens längd och blifver noll, då stångens
midtpunkt sammanfaller med solenoidens.
Men annorlunda blifver förhållandet, när
såsom vid den nya lampan i stället för en
cylindrisk järnstång användes en stång,
formad såsom en dubbel kon med gemensam
bas. I så fall utjämnas den attraktion
solenoiden utöfvar på järnstången under dennas
olika lägen.
Fig. 234 antyder schematiskt
strömför-delningen vid Pilsenlampan i dennas
ursprungliga och enklaste form. A är den på en
rulle r upphängda järnkonen, hvars vigt är
helt och hållet eller delvis upphäfd genom
en motvigt Q, S trådrullen med grof och
S i den med fin tråd. Den sistnämnda utgör
då en biledning med stort motstånd, c och
c1 äro friktionstrissor, som tjäna till att leda
könen rätt upp och ned, för hvilket ändamål
denna är anbragt i ett mässingsrör. Strömmen
inkommer vid -f-, grenar sig på sätt
afbildningen angifver samt utgår från lampan vid
-. Om de båda trådrullarne eller
solenoi-derna vid en bestämd längd af ljusbågen ega
lika magnetiska moment, så hålla de järnkonen i ett bestämdt
läge, men om af någon orsak det magnetiska momentet i den
ena eller den andra trådrullen förändras, flyttas könen upp eller
ned. På samma gång höjes eller sänkes den öfre kolstången,
som är fäst vid mässingsröret, hvaremot den undre kolstångens
läge icke rubbas. Trådrullarne böra vara så fästa, att
afståndet mellan deras midtpunkter är lika med dubbeikonens
halfva längd.
Man finner lätt, huru denna regulator verkar.
Hufvudströmmen genomgår trådrullen 8 samt därefter trissan c± till
mässingsröret, hvilket utgör den öfre kolhållaren; vidare genom
ljusbågen till den undre kolspetsen och lemnar slutligen lampan.
FIG. 234.
