PILSENLAMPAN
423
FIG. 235.
Ökas IjflÄkågeas längd och följaktligen motståndet i S, går en
större del af strömmen genom S± och drager järnkonen nedåt,
så att ljusbågens längd förminskas.;
Man kan ock i stället för två solenoider göra bruk af tre,
»på det sätt, att man utomkring S upplindar en annan tråd,
i hvilken samma gren af strömmen,
som går genom Si äfven kretsar,
men i motsatt riktning mot
strömmen i S. Denna tredje solenoid har
för ändamål att försvaga
hufvud-strömmens verkan på A, och att
sålunda möjliggöra en noggrannare
reglering.
Ersätter man motvigten Q genom
den undre kolhållarens vigt, kan man
äfven göra den undre kolspetsen
rörlig. Använder man därjämte för
upphängning af järnkonen A dubbla
rullar med olika diameter,
motsvarande den olika förbrukningen af
kol vid båda kolstängerna, kan man
få ljusbågen att bibehålla sitt läge
oförändradt.

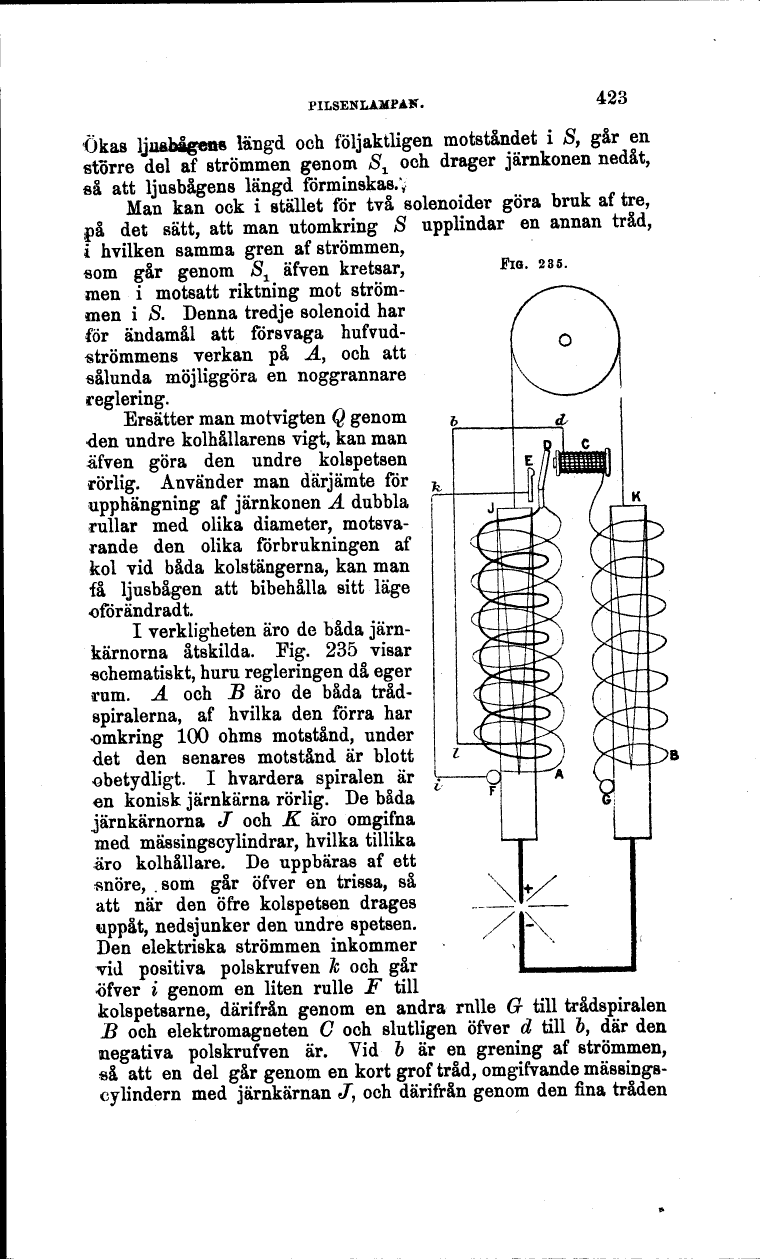

I verkligheten äro de båda
järnkärnorna åtskilda. Fig. 235 visar
schematiskt, huru regleringen då eger
rum. A och _B äro de båda
trådspiralerna, af hvilka den förra har
omkring 100 ohms motstånd, under
det den senares motstånd är blott
obetydligt. I hvardera spiralen är
^n konisk järnkärna rörlig. De båda
järnkärnorna J och K äro omgifna
med mässingscylindrar, hvilka tillika
äro kolhållare. De uppbäras af ett
snöre, .som går öfver en trissa, så
att när den öfre kolspetsen drages
uppåt, nedsjunker den undre spetsen.
Den elektriska strömmen inkommer
vid positiva polskrufven k och går
öfver i genom en liten rulle F till
kolspetsarne, därifrån genom en andra rnlle G till trådspiralen
jB och elektromagneten C och slutligen öfver d till 6, där den
negativa polskrufven är. Vid 6 är en grening af strömmen,
så att en del går genom en kort grof tråd, omgifvande
mässings-cylindern med järnkärnan J, och därifrån genom den fina tråden
