ELEKTRISK BELYSNING.
Vid nyare edisonska anläggningar gör man i stället bruk af
flera hopkopplade mindre maskiner, nämligen för 500
sextonljus-lampor hvardera, af hvilka två maskiner drifvas af en
ångmaskin medelst remutvexling till två svänghjul. Dynamons
hastighet är här 500 å 800 hvarf. Den är alltid en shunt-
dynamo, och
potentialskilnaden mellan
polskrufvarne
uppgår till 110 å 120
volt med undantag
för
municipalsyste-met (se p. 456).
Bland de stora
dynamo-maskiner
för likriktad ström,
som i Europa
begagnas, skola vi taga
i närmare
betraktande den af
Siemens & Halske vid
flera centralstationer
använda, och hvars
anordning framgår
af fig. 298 och 299.
Man har här tio
orörliga
elektromagneter af
rektangulär tvärskärning,
fastsatta vid
omkretsen af en
järnring AAj vid hvars
midt rotationsaxeln
O befinner sig. Vid
sidan af ringens
nedre del finnes ett
U-formigt stöd,
hvarigenom den kan
fästas vid foten £ till
ångmaskinens
ställning. Den är
likväl icke orubbligt fastsatt därstädes, utan endast fastskrufvad,
så att man kan förändra elektromagneternas läge genom att
flytta föreningsstället. Elektromagneterna äro stälda i shunt.
Induktorn c, c, hvilken roterar kring axeln O, är af
egendomlig inrättning. På nämnda axel sitter ett stjärnformigt stöd
D med flera armar och vid dessas ändar grofva bultar parallela

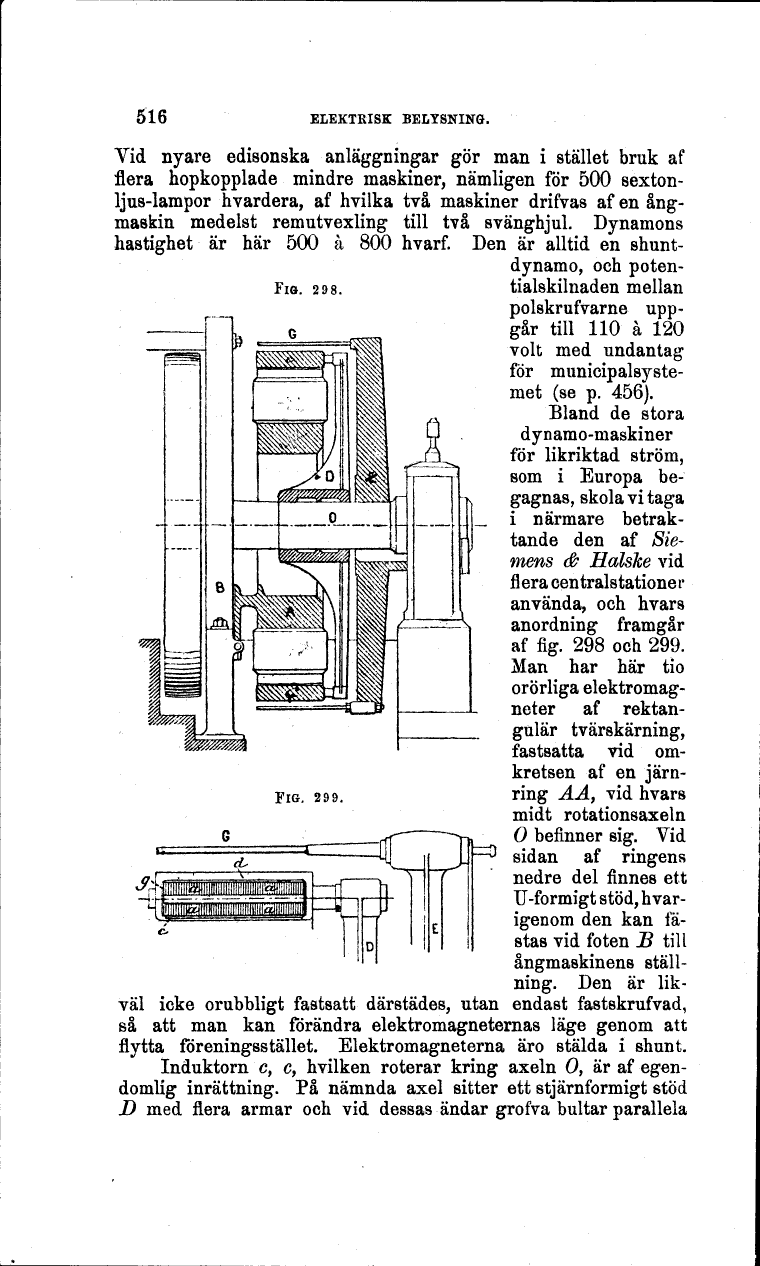

FIG. 298.
FIG. 299.
