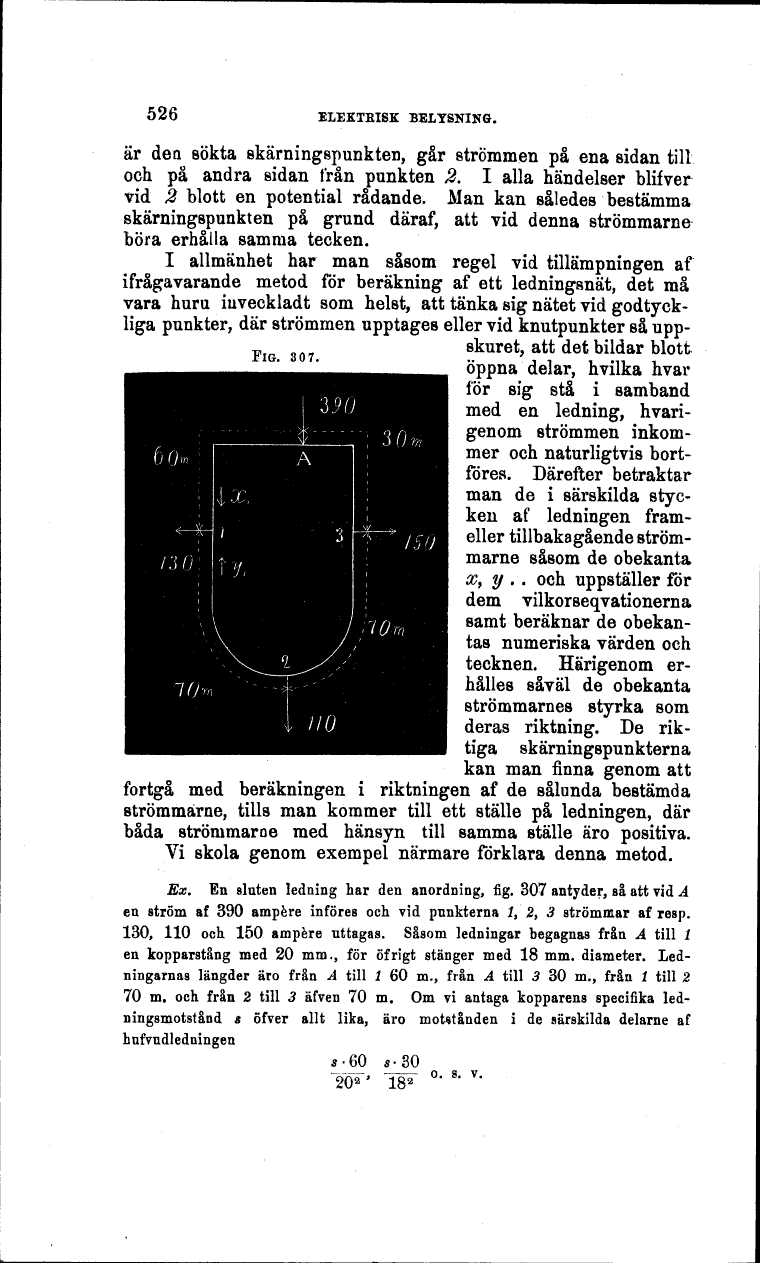

526 ELEKTEISK BELYSNING.

är den sökta skärningspunkten, går strömmen på ena sidan till
och på andra sidan från punkten 2. I alla händelser blifver
vid 2 blott en potential rådande. Man kan således bestämma
skärningspunkten på grund däraf, att vid denna strömmarne
böra erhålla samma tecken.

I allmänhet har man såsom regel vid tillämpningen af
ifrågavarande metod för beräkning af ett ledningsnät, det må
vara huru iuveckladt som helst, att tänka sig nätet vid
godtyckliga punkter, där strömmen upptages eller vid knutpunkter så
uppskuret, att det bildar blott
öppna delar, hvilka hvar
för sig stå i samband
med en ledning,
hvarigenom strömmen
inkommer och naturligtvis
bortföres. Därefter betraktar
man de i särskilda
stycken af ledningen
fram-eller tillbaka gående
strömmarne såsom de obekanta
x, y . . och uppställer för
dem vilkorseqvationerna
samt beräknar de
obekantas numeriska värden och
tecknen. Härigenom
erhålles såväl de obekanta
strömmarnes styrka som
deras riktning. De
riktiga skärningspunkterna
kan man finna genom att

fortgå med beräkningen i riktningen af de sålunda bestämda
strömmarne, tills man kommer till ett ställe på ledningen, där
båda strömmarne med hänsyn till samma ställe äro positiva.
Vi skola genom exempel närmare förklara denna metod.

Ex. En sluten ledning har den anordning, fig. 307 antyder, så att vid A
en ström af 390 ampere införes och vid pnnkterna l, 2> 3 strömmar af resp.
130, 110 och 150 ampere nttagas. Såsom ledningar begagnas från A till /
en kopparstång med 20 mm., för öfrigt stänger med 18 mm. diameter.
Ledningarnas längder äro från A till l 60 m., från A till 3 30 m., från l till 2
70 m. och från 2 till 3 äfven 70 m. Om vi antaga kopparens specifika
ledningsmotstånd s öfver allt lika, äro motstånden i de särskilda delarne af
hnfvudledningen

5-60 g-30
202 ’ 182

FIG. 307.

..........i
