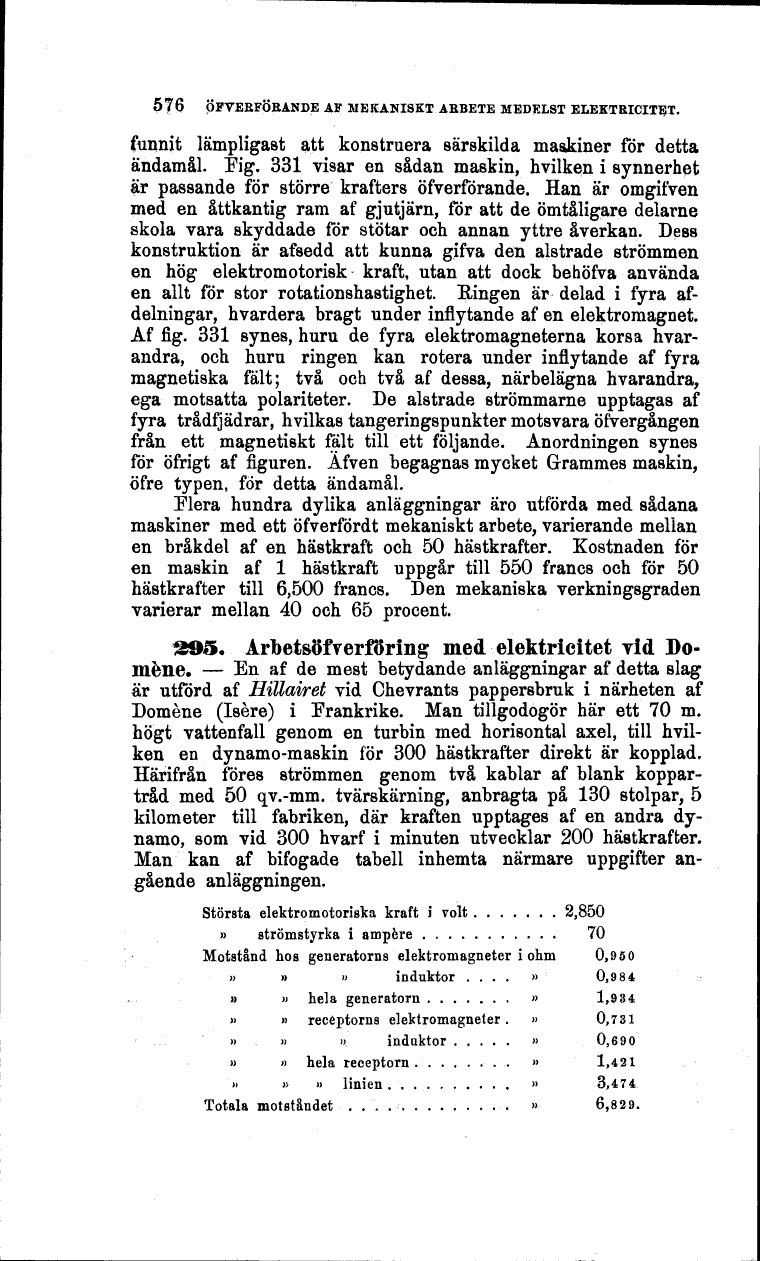

576 ÖFVERFÖRANDE AF MEKANISKT ARBETE MEDELST ELEKTRICITET.
funnit lämpligast att konstruera särskilda maskiner för detta
ändamål. Fig. 331 visar en sådan maskin, hvilken i synnerhet
är passande för större krafters öfverförande. Han är omgifven
med en åttkantig ram af gjutjärn, för att de ömtåligare delarne
skola vara skyddade för stötar och annan yttre åverkan. Dess
konstruktion är afsedd att kunna gifva den alstrade strömmen
en hög elektromotorisk kraft, utan att dock behöfva använda
en allt för stor rotationshastighet. Hingen är delad i fyra
afdelningar, hvardera bragt under inflytande af en elektromagnet.
Af fig. 331 synes, huru de fyra elektromagneterna korsa
hvarandra, och huru ringen kan rotera under inflytande af fyra
magnetiska fält; två och två af dessa, närbelägna hvarandra,
ega motsatta polariteter. De alstrade strömmarne upptagas af
fyra trådfjädrar, hvilkas tangeringspunkter motsvara öfvergången
från ett magnetiskt falt till ett följande. Anordningen synes
för öfrigt af figuren. Äfven begagnas mycket Grammes maskin,
öfre typen, för detta ändamål.
Flera hundra dylika anläggningar äro utförda med sådana
maskiner med ett öfverfördt mekaniskt arbete, varierande mellan
en bråkdel af en hästkraft och 50 hästkrafter. Kostnaden för
en maskin af l hästkraft uppgår till 550 francs och för 50
hästkrafter till 6,500 francs. Den mekaniska verkningsgraden
varierar mellan 40 och 65 procent.
295. Arbetsöfverföring med elektricitet rid
Doméne. - En af de mest betydande anläggningar af detta slag
är utförd af Hillairet vid Chevrants pappersbruk i närheten af
Doméne (Isére) i Frankrike. Man tillgodogör här ett 70 m.
högt vattenfall genom en turbin med horisontal axel, till
hvilken en dynamo-maskin för 300 hästkrafter direkt är kopplad.
Härifrån föres strömmen genom två kablar af blank
koppartråd med 50 qv.-mm. tvärskärning, anbragta på 130 stolpar, 5
kilometer till fabriken, där kraften upptages af en andra
dy-namo, som vid 300 hvarf i minuten utvecklar 200 hästkrafter.
Man kan af bifogade tabell inhemta närmare uppgifter
angående anläggningen.
Största elektromotoriska kraft i volt.......2,850
» strömstyrka i ampere........... 70
Motstånd hos generatorns elektromagneter i ohm 0,950
» » » induktor . . . . » 0,984
» » hela generatorn....... » 1,934
» » recéptorns elektromagneter. » 0,731
» » » induktor..... » 0,690
» « hela receptorn....... . .. » 1,421
M » » linien ,......... » 3,474
Totala motståndet ...’............ » 6,829.
