618
ELEKTRISKA JÄRNBANOR.
del härrör af nämnda fabrik. Dess längd är 6 km. Det har
visat sig, att den dagliga väglängd en elektrisk vagn där
till-ryggalägger är 40 å 60 km. längre än de af hästar dragna
spår-vagnarne genomgå. Äfven i Schweiz äro af fabriken åtskilliga
dylika anläggningar af ganska stort intresse utförda. Man har
härvid gjort bruk af systemet med of ver j ordsledningar och

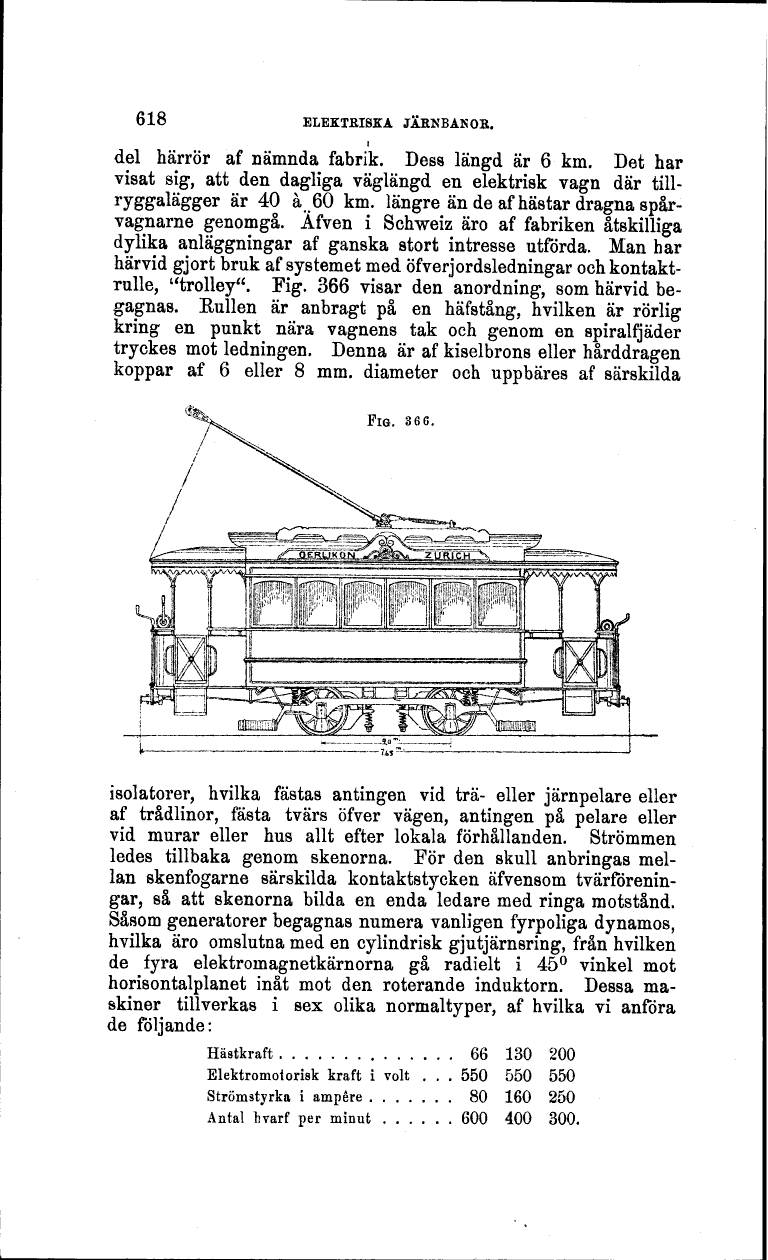

kontakt-rulle, "trolley". Fig. 366 visar den anordning, som härvid
begagnas. Bullen är anbragt på en hafstång, hvilken är rörlig
kring en punkt nära vagnens tak och genom en spiralfjäder
tryckes mot ledningen. Denna är af kiselbrons eller hårddragen
koppar af 6 eller 8 mm. diameter och uppbäres af särskilda
FIG. 366.
isolatorer, hvilka fästas antingen vid trä- eller järnpelare eller
af trådlinor, fästa tvärs öfver vägen, antingen på pelare eller
vid murar eller hus allt efter lokala förhållanden. Strömmen
ledes tillbaka genom skenorna. För den skull anbringas
mellan skenfogarne särskilda kontaktstycken äfvensom
tvärföreningar, så att skenorna bilda en enda ledare med ringa motstånd.
Såsom generatorer begagnas numera vanligen fyrpoliga dynamos,
hvilka äro omslutna med en cylindrisk gjutjärnsring, från hvilken
de fyra elektromagnetkärnorna gå radielt i 45° vinkel mot
horisontalplanet inåt mot den roterande induktorn. Dessa
maskiner tillverkas i sex olika normaltyper, af hvilka vi anföra
de följande:
Hästkraft.............. 66 130 200
Elektromotorisk kraft i volt ... 550 550 550
Strömstyrka i ampere....... 80 160 250
Antal hvarf per minut......600 400 300.
