706 TELEFONEN OCH MIKROFONEN.
är en cirkelformig skifva af järnplåt med 7 cm. diameter, och
det omgifves vid kanten med ett gummiband, spändt så, att
det betäcker vid pass 4 mm, af kantens båda sidor.
Membranet qvarhålles dels af en fjäderklämma af mässing, som
hvilar mot gummibandet, och dels af en stålfjäder. Denna är
på änden öfverdragen med kautschuk och framskjuter till nära
midten af membranet; hvilket genoiti gummibandet och
kaut-schuksöfverdraget är isoleradt från järnramen A. Från de öfre
och undre kanterna af denna ram utgå korta armar. Vid den
öfre armen är fastsatt ena änden af en fjäder, hvars andra
ände är nitad vid en järnklove C, uppbärande två fjädrar D
och E. Fjädern D är isolerad från klofven och genom en tråd

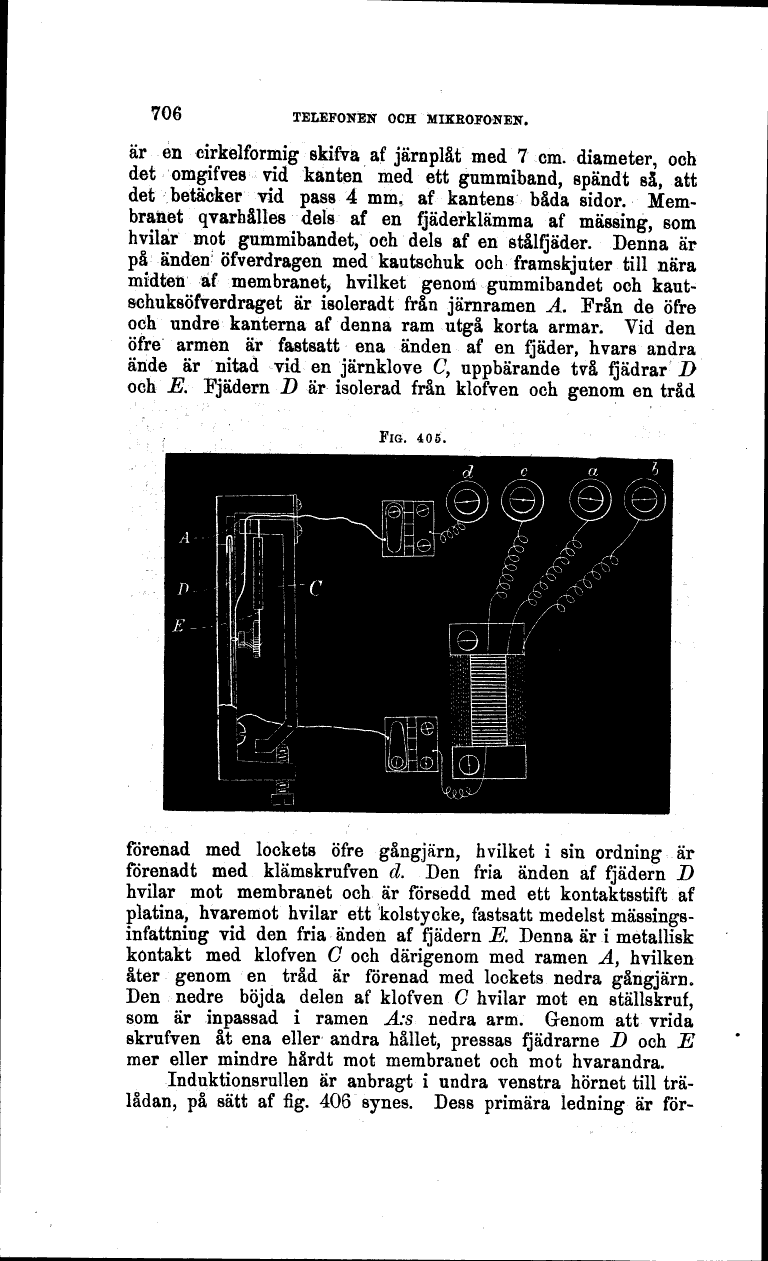

FIG. 405.
förenad med lockets öfre gångjärn, hvilket i sin ordning är
förenadt med klämskrufven d. Den fria änden af fjädern D
hvilar mot membranet och är försedd med ett kontaktsstift af
platina, hvaremot hvilar ett kolstycke, fastsatt medelst
mässings-infattniog vid den fria änden af fjädern E. Denna är i metallisk
kontakt med klofven C och därigenom med ramen A, hvilken
åter genom en tråd är förenad med lockets nedra gångjärn.
Den nedre böjda delen af klofven G hvilar mot en ställskruf,
som är inpassad i ramen A:s nedra arm. Genom att vrida
skrufven åt ena eller andra hållet, pressas fjädrarne D och E
mer eller mindre hårdt mot membranet och mot hvarandra.
Induktionsrullen är anbragt i undra venstra hörnet till
trälådan, på sätt af fig. 406 synes. Dess primära ledning är för-
