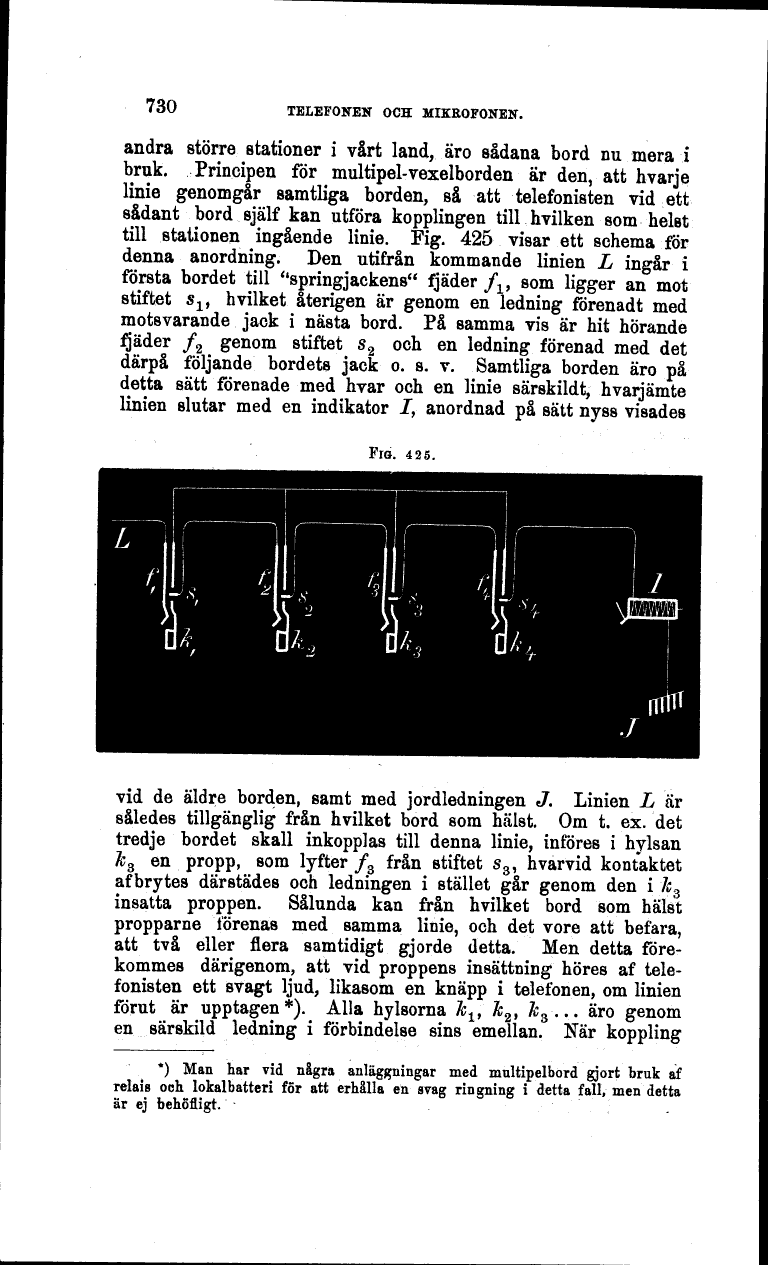

730
TELEFONEN OCH MIKROFONEN.
andra större stationer i vårt land, äro sådana bord nu mera i
bruk. Principen för multipel-vexelborden är den, att hvarje
linie genomgår samtliga borden, så att telefonisten vid ett
sådant bord själf kan utföra kopplingen till hvilken som helst
till stationen ingående linie. Fig. 425 visar ett schema för
denna anordning. Den utifrån kommande linien L ingår i
första bordet till "springjackens" fjäder f19 som ligger an mot
stiftet slt hvilket återigen är genom en ledning förenadt med
motsvarande jack i nästa bord. På samma vis är hit hörande
fjäder /2 genom stiftet S2 och en ledning förenad med det
därpå följande bordets jack o. s. v. Samtliga borden äro på
detta sätt förenade med hvar och en linie särskildt, hvarjämte
linien slutar med en indikator /, anordnad på sätt nyss visades
FIG. 425.
vid de äldre borden, samt med jordledningen J. Linien L är
således tillgänglig från hvilket bord som hälst. Om t. ex. det
tredje bordet skall inkopplas till denna linie, införes i hylsan
&3 en propp, som lyfter /3 från stiftet s3, hvarvid kontaktet
af brytes därstädes och ledningen i stället går genom den i Jc3
insatta proppen. Sålunda kan från hvilket bord som hälst
propparne förenas med samma linie, och det vore att befara,
att två eller flera samtidigt gjorde detta. Men detta
före-kommes därigenom, att vid proppens insättning höres af
telefonisten ett svagt ljud, likasom en knäpp i telefonen, om linien
förut är upptagen*). Alla hylsorna Jclt Jc2, &3 ... äro genom
en särskild ledning i förbindelse sins emellan. När koppling
*) Man har vid några anläggningar med multipelbord gjort bruk af
relais och lokalbatteri för att erhålla en svag ringning i detta fall, men detta
är ej behöfligt. -
