TELETERMOMETERN.
767
afloppskanaler i närheten af de särskilda logeraderna och dels
genom öppningen för ljuskronan. Regleringen häraf verkställer
en tjänsteman, hvilken å sin kontrollbyrå i teaterbyggnaden
har en visaretafla, som står i samband med termometrar,

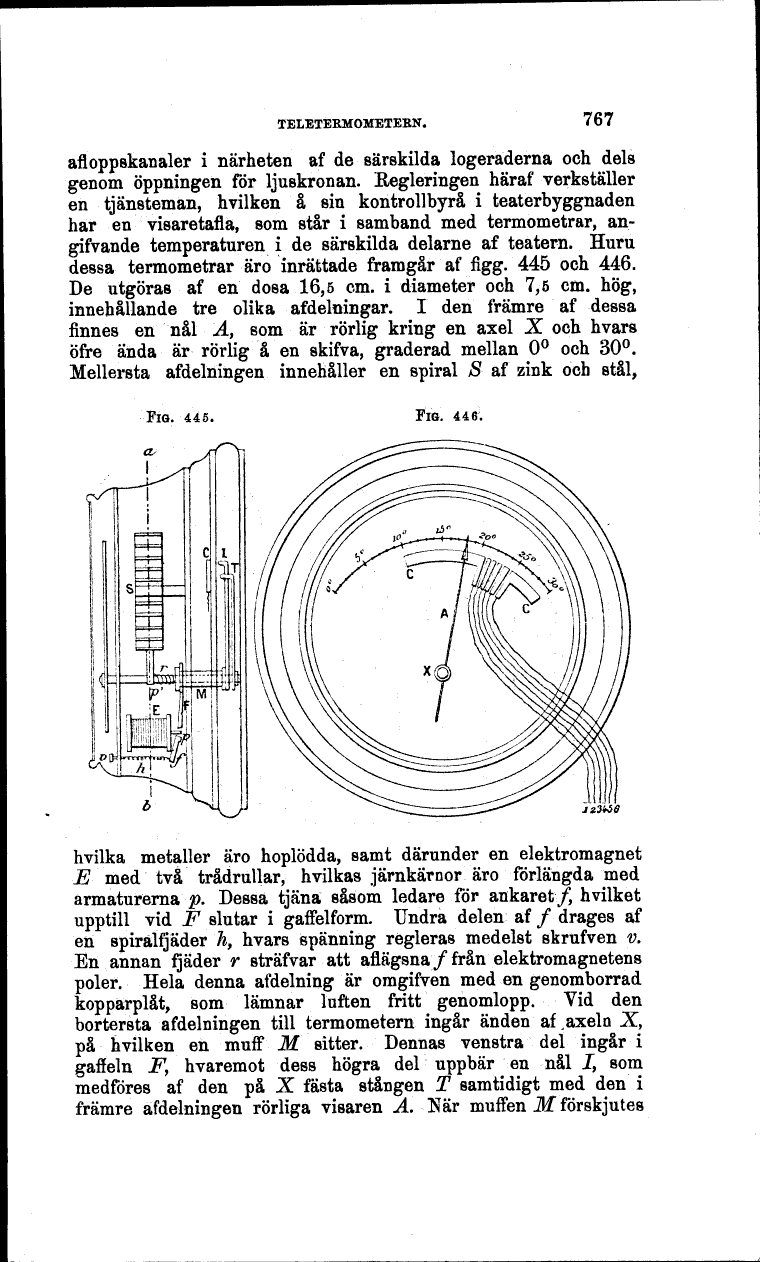

angifvande temperaturen i de särskilda delarne af teatern. Huru
dessa termometrar äro inrättade framgår af figg. 445 och 446.
De utgöras af en dosa 16,5 cm. i diameter och 7,5 cm. hög,
innehållande tre olika afdelningar. I den främre af dessa
finnes en nål A, som är rörlig kring en axel X och hvars
öfre ända är rörlig å en skifva, graderad mellan 0° och 30°.
Mellersta afdelningen innehåller en spiral S af zink och stål,
FIG. 446.
hvilka metaller äro hoplödda, samt därunder en elektromagnet
E med två trådrullar, hvilkas järnkärnor äro förlängda med
armaturerna j). Dessa tjäna såsom ledare för ankaret/, hvilket
upptill vid F slutar i gaffelform. Undra delen af / drages af
en spiralfjäder h, hvars spänning regleras medelst skrufven v.
En annan fläder r sträfvar att aflägsna / från elektromagnetens
poler. Hela denna afdelning är omgifven med en genomborrad
kopparplåt, som lämnar luften fritt genomlopp. Vid den
bortersta afdelningen till termometern ingår änden af .axeln X,
på hvilken en muff M sitter. Dennas venstra del ingår i
gaffeln Fy hvaremot dess högra del uppbär en nål J, som
medföres af den på X fästa stången T samtidigt med den i
främre afdelningen rörliga visaren A. När muffen M förskjutes
