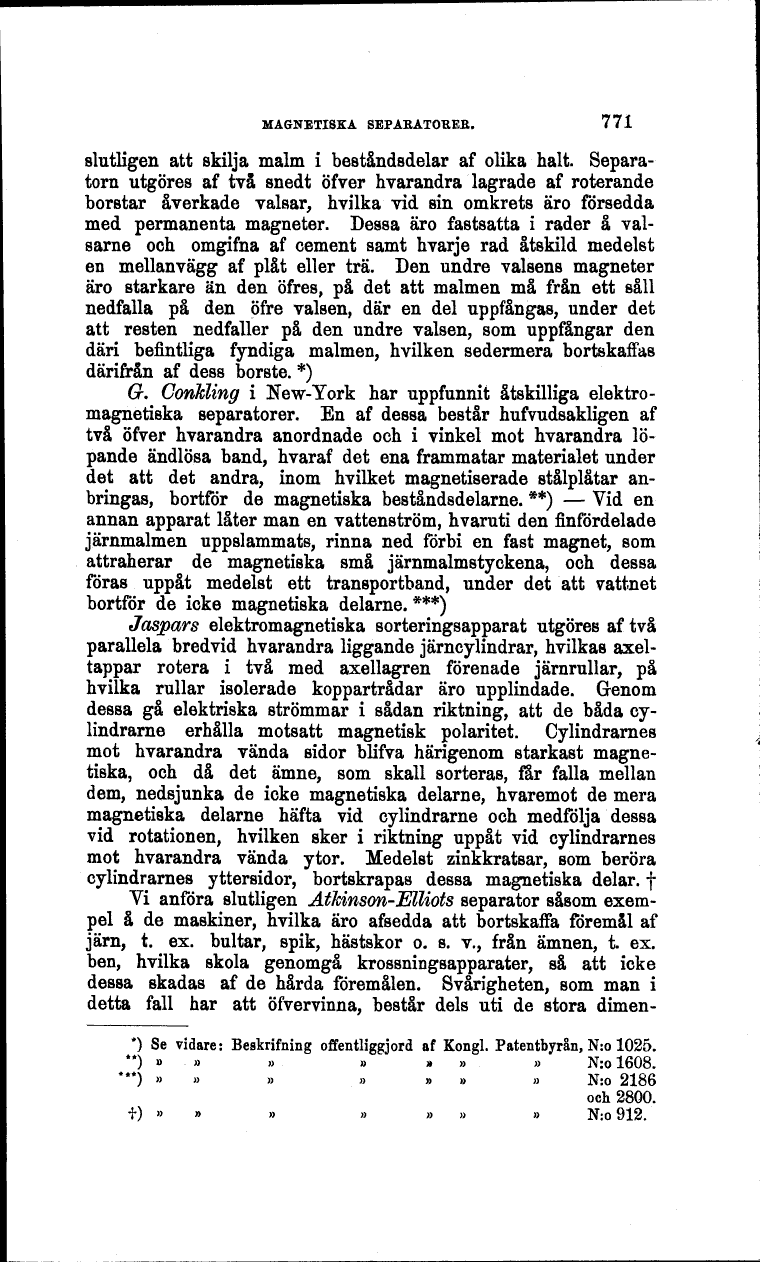

MAGNETISKA SEPABATOBEB. 771
slutligen att skilja malm i beståndsdelar af olika halt.
Separatorn utgöres af två snedt öfver hvarandra lagrade af roterande
borstar åverkade valsar, hvilka vid sin omkrets äro försedda
med permanenta magneter. Dessa äro fastsatta i rader å
valsarne och omgifna af cement samt hvarje rad åtskild medelst
en mellanvägg af plåt eller trä. Den undre valsens magneter
äro starkare än den öfres, på det att malmen må från ett såll
nedfalla på den öfre valsen, där en del uppfångas, under det
att resten nedfaller på den undre valsen, som uppfångar den
däri befintliga fyndiga malmen, hvilken sedermera bortskaffas
därifrån af dess borste. *)
G. Corikling i Ne w-York har uppfunnit åtskilliga
elektromagnetiska separatorer. En af dessa består hufvudsakligen af
två öfver hvarandra anordnade och i vinkel mot hvarandra
löpande ändlösa band, hvaraf det ena frammatar materialet under
det att det andra, inom hvilket magnetiserade stålplåtar
anbringas, bortför de magnetiska beståndsdelarna **) - Vid en
annan apparat låter man en vattenström, hvaruti den finfördelade
järnmalmen uppslammats, rinna ned förbi en fast magnet, som
attraherar de magnetiska små järnmalmstyckena, och dessa
föras uppåt medelst ett transportband, under det att vattnet
bortför de icke magnetiska delarne. ***)
Jaspars elektromagnetiska sorteringsapparat utgöres af två
parallela bredvid hvarandra liggande järncylindrar, hvilkas
axeltappar rotera i två med axellagren förenade järnrullar, på
hvilka rullar isolerade koppartrådar äro upplindade. Genom
dessa gå elektriska strömmar i sådan riktning, att de båda
cy-lindrarne erhålla motsatt magnetisk polaritet. Cylindrarnes
mot hvarandra vända sidor blifva härigenom starkast
magnetiska, och då det ämne, som skall sorteras, far falla mellan
dem, nedsjunka de icke magnetiska delarne, hvaremot de mera
magnetiska delarne häfta vid cylindrarne och medfölja dessa
vid rotationen, hvilken sker i riktning uppåt vid cylindrarnes
mot hvarandra vända ytor. Medelst zinkkratsar, som beröra
cylindrarnes yttersidor, bortskrapas dessa magnetiska delar, f
Yi anföra slutligen AtMnson-Elliots separator såsom
exempel å de maskiner, hvilka äro afsedda att bortskaffa föremål af
järn, t. ex. bultar, spik, hästskor o. s. v., från ämnen, t. ex.
ben, hvilka skola genomgå krossningsapparater, så att icke
dessa skadas af de hårda föremålen. Svårigheten, som man i
detta fall har att öfvervinna, består dels uti de stora dimen-
*) Se vidare: Beskrifning offentliggjord af Kongl. Patentbyrån, N:o 1025.
**) » » » » » » » N:o 1608.
***) » » » » » » » N:o 2186
och 2800.
.J*) » » » » » » » N:o 912.
