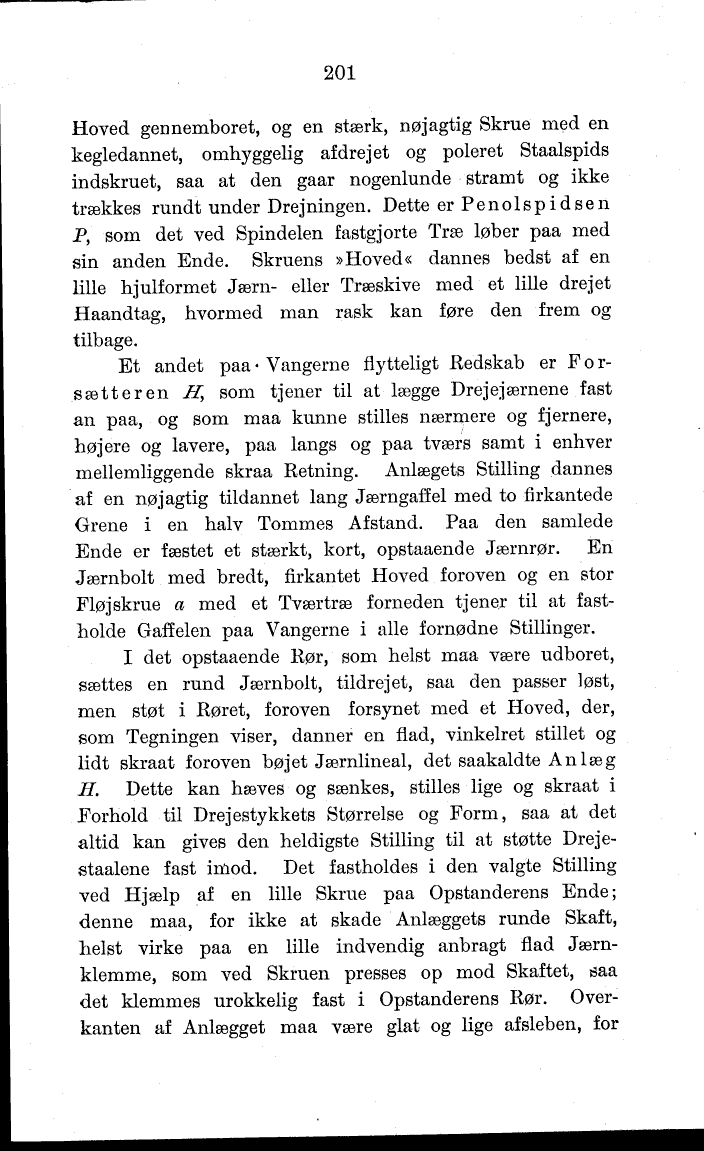

201
Hoved geDnemboret, og en stærk, nøjagtig Skrue med en
kegledannet, omhyggelig af drej et og poleret Staalspids
indskruet, saa at den gaar nogenlunde stramt og ikke
trækkes rundt under Drejningen. Dette er P e n o 1 s p i d s e n
P, som det ved Spindelen fastgjorte Træ løber paa med
sin anden Ende. Skruens »Hoved« dannes bedst af en
lille hjulformet Jærn- eller Træskive med et lille drejet
Haandtag, hvormed man rask kan føre den frem og
tilbage.
Et andet paa♦ Vangerne flytteligt Kedskab er
Forsætteren H^ som tjener til at lægge Drejejærnene fast
an paa, og som maa kunne stilles nærmere og fjernere,
højere og lavere, paa langs og paa tværs samt i enhver
mellemliggende skraa Retning. Anlægets Stilling dannes
af en nøjagtig tildannet lang Jærngaifel med to firkantede
Grene i en halv Tommes Afstand. Paa den samlede
Ende er fæstet et stærkt, kort, opstaaende Jærnrør. En
Jærnbolt med bredt, firkantet Hoved foroven og en stor
Fløj skrue a med et Tværtræ forneden tjener til at
fastholde Gaffelen paa Vangerne i alle fornødne Stillinger.
I det opstaaende Eør, som helst maa være udboret,
sættes en rund Jærnbolt, tildrejet, saa den passer løst,
men støt i Røret, foroven forsynet med et Hoved, der,
som Tegningen viser, danner en flad, vinkelret stillet og
lidt skraat foroven bøjet Jærnlineal, det saakaldte Anlæg
ZT. Dette kan hæves og sænkes, stilles lige og skraat i
Forhold til Drejestykkets Størrelse og Form, saa at det
altid kan gives den heldigste Stilling til at støtte
Dreje-staalene fast imod. Det fastholdes i den valgte Stilling
ved Hjælp af en lille Skrue paa Opstanderens Ende;
denne maa, for ikke at skade Anlæggets runde Skaft,
helst virke paa en lille indvendig anbragt flad
Jærn-klemme, som ved Skruen presses op mod Skaftet, saa
det klemmes urokkelig fast i Opstanderens Rør.
Overkanten af Anlægget maa være glat og lige af sleben, for
