32
vätgasblåsorna, som äro elektriskt oledande, att lägga sig som ett isolerande
skikt omkring elektroden ocli bilda på så sätt ett motstånd mot strömmen.
Brunstenen, som är en syrerik förening, har till uppgift att neutralisera
den vid kolelektroden samlade vätgasen. I stället för syra, som i onödan
skulle fräta på elektroderna, när elementet ej är belastat, användes salmiak.
Ett nytt element ger en spänning av ca 1,48 V, när det är obelastat.
För de flesta ändamål har torrelementet praktiskt taget utträngt alla andra
galvaniska element på grund av sin lätthanterlighet. Det består av samma
delar som Leclanchés element, men man har låtit vätskan uppsugas av ett
poröst ämne, såsom sågspån, bomull, gips, gelatin, kiselgur e. d. I mitten av
elementet är den positiva elektroden placerad. Den består av en rund
kolstav, omgiven av ett cylindriskt lager av pulvriserad brunsten, sammanhållen
av en vävpåse. Utanpå brunstenen ligger den halvfasta elektrolyten i ett
cylindriskt skikt, och utanpå denna finnes ett kärl av
zinkplåt, som samtidigt utgör den negativa elektroden.
Hela elementet är nedsatt i en isolerande pappask
och täckes upptill av någon isolermassa (fig. 2: 8).
Kolelektroden är vid vissa utföringsformer ihålig,
varigenom luftens syre får tillträde till brunstenen
genom det porösa kolet. I ett dylikt element bör den
upptill befintliga öppningen till kolcylinderns inre vara
öppen, när elementet är i drift. När elementet ej
användes, bör öppningen täckas t. ex. med en kork för
att skydda elektrolyten mot uttorkning, genom vilken
elementet skulle bliva odugligt.
Ett galvaniskt element i allmänhet kan ej utnyttjas
för alstring av ström hur länge som helst. Varje
element har en begränsad kapacitet, som är beroende av elementets storlek och
typ. Om strömuttagningen är ringa, kan elementet användas längre tid och
tvärtom. Efter en viss tids användning sjunker emellertid spänningen snabbt,
och elementet blir snart obrukbart. Ett undantag i detta avseende utgör den
elektriska ackumulatorn, vilken kan sägas vara ett galvaniskt element, som
besitter den egenskapen, att dess laddning kan förnyas efter urladdning.
Laddningen sker med elektrisk ström, som man kan säga ackumuleras av
elementet.
Den äldsta typen är blyackumulatorn, som i uppladdat tillstånd liar en
positiv elektrod av blysuperoxid och en negativ elektrod av poröst bly
(blysvamp). Elektroderna äro nedsänkta i utspädd svavelsyra (20—30 % syra).
Vid urladdningen sker en kemisk förändring av massan på elektroderna,
och dessutom förbrukas svavelsyra och bildas vatten. Vid laddningen bli
förhållandena helt ombytta. Den ursprungliga elektrodmassan återbildas och
likaså svavelsyran. Strömriktningen i ackumulatorn skall vid laddningen vara

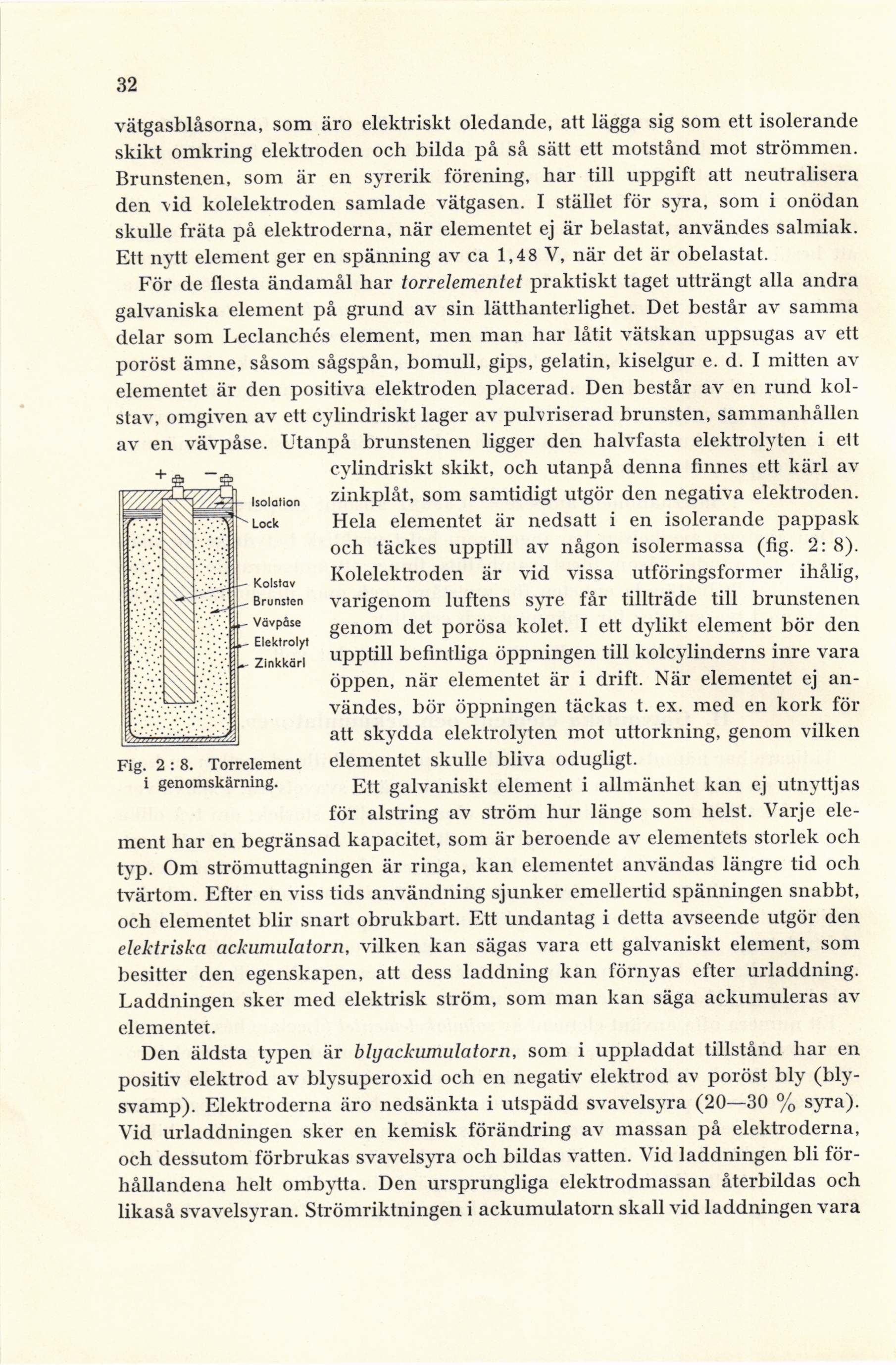

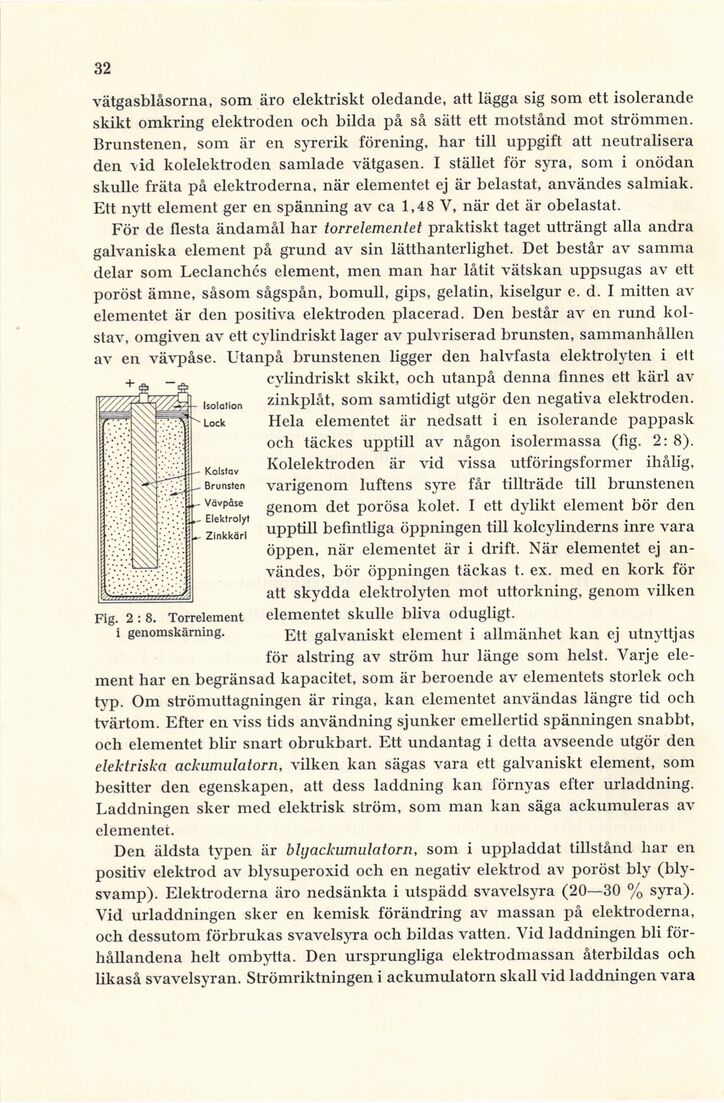

Fig. 2 : 8. Torrelement
i genomskärning.
