80
pektive e2 som funktion av tiden. För varje ögonblick kan man addera de
båda momentanvärdena, representerade av avstånden från respektive kurvor
till x-axeln. Man får på det sättet en resulterande spänningskurva e = ex +e2,
såsom figuren visar. Denna kurva är också sinusformad, men dess
maximivärde är mindre än summan av de ursprungliga kurvornas maximivärden.
Detsamma gäller effektivvärdena.
Motsvarande addition kan på ett vida enklare sätt utföras i vektordia-

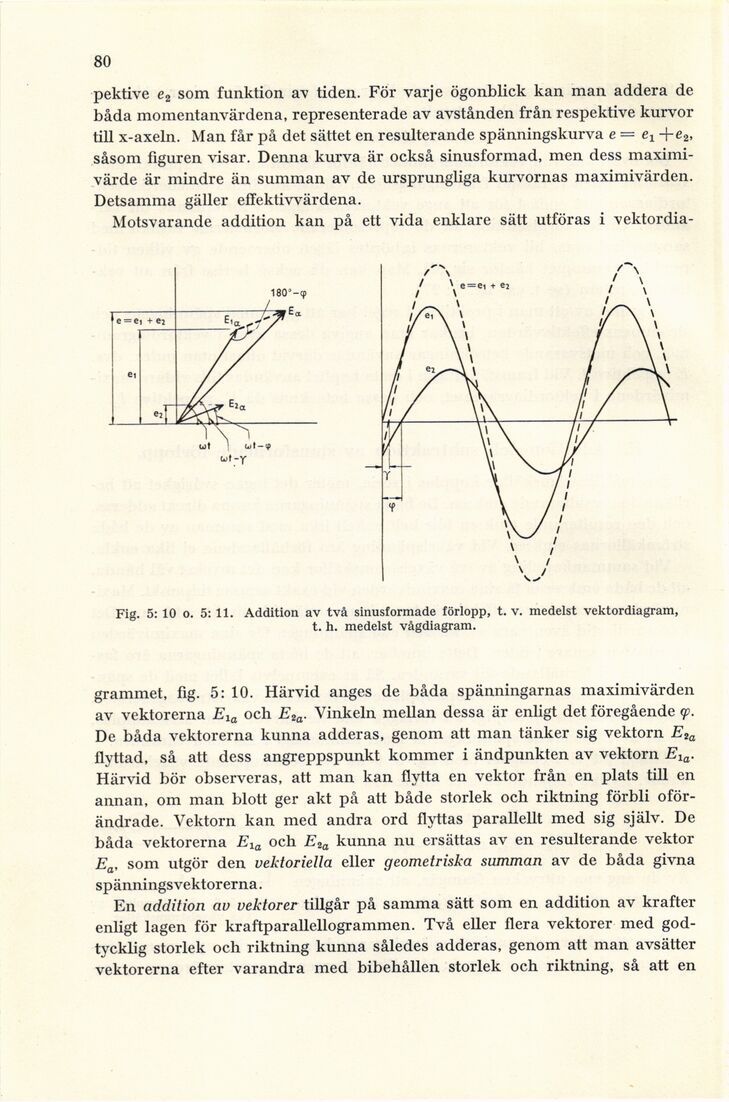

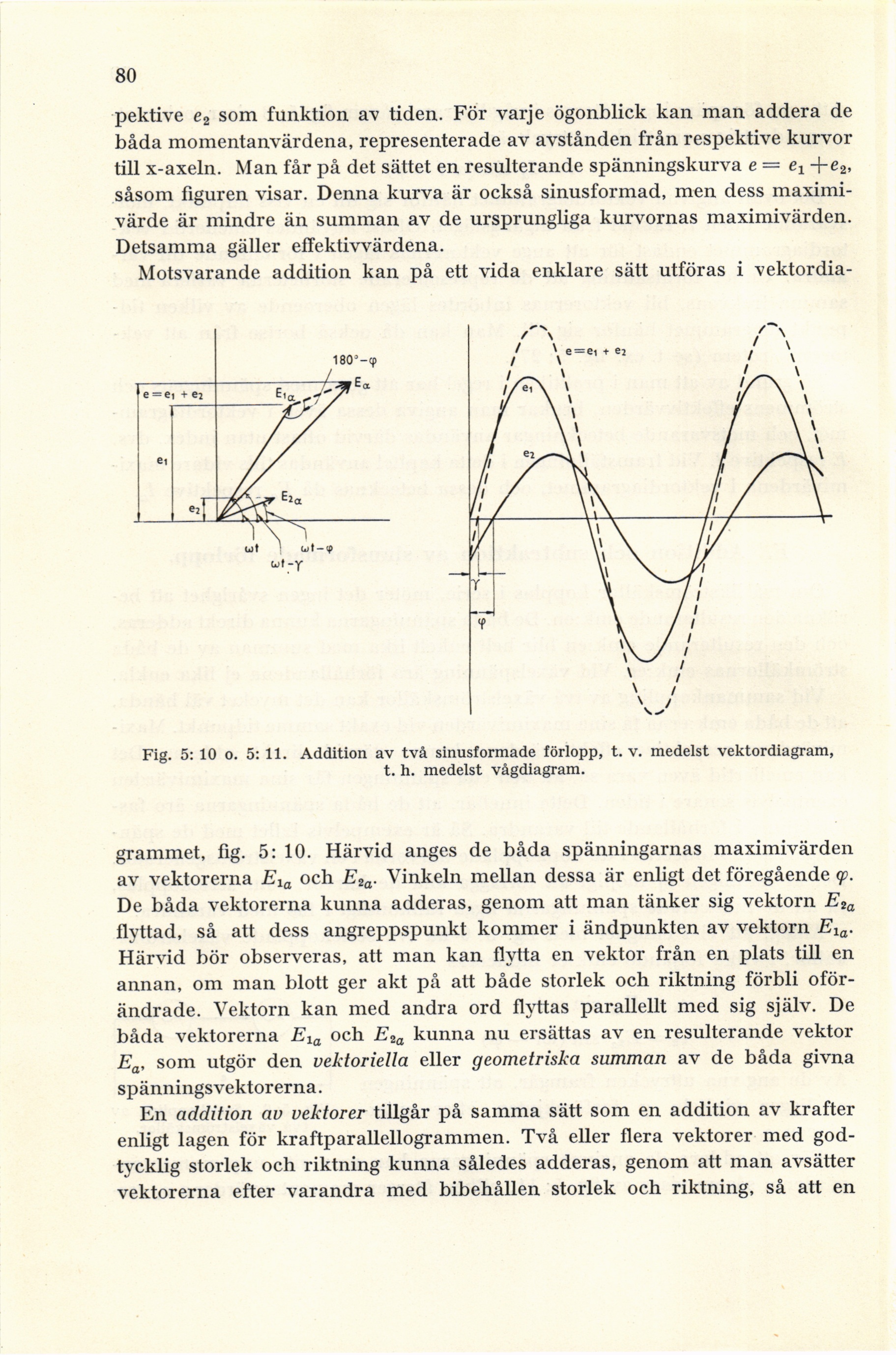

Fig. 5: 10 o. 5: 11. Addition av två sinusformade förlopp, t. v. medelst vektordiagram,
t. h. medelst vågdiagram.
grammet, fig. 5: 10. Härvid anges de båda spänningarnas maximivärden
av vektorerna Ela och Eia. Vinkeln mellan dessa är enligt det föregående q>.
De båda vektorerna kunna adderas, genom att man tänker sig vektorn E2a
flyttad, så att dess angreppspunkt kommer i ändpunkten av vektorn Ela.
Härvid bör observeras, att man kan flytta en vektor från en plats till en
annan, om man blott ger akt på att både storlek och riktning förbli
oförändrade. Vektorn kan med andra ord flyttas parallellt med sig själv. De
båda vektorerna Ela och E2a kunna nu ersättas av en resulterande vektor
Ea, som utgör den vektoriella eller geometriska summan av de båda givna
spänningsvektorerna.
En addition av vektorer tillgår på samma sätt som en addition av krafter
enligt lagen för kraftparallellogrammen. Två eller flera vektorer med
godtycklig storlek och riktning kunna således adderas, genom att man avsätter
vektorerna efter varandra med bibehållen storlek och riktning, så att en
