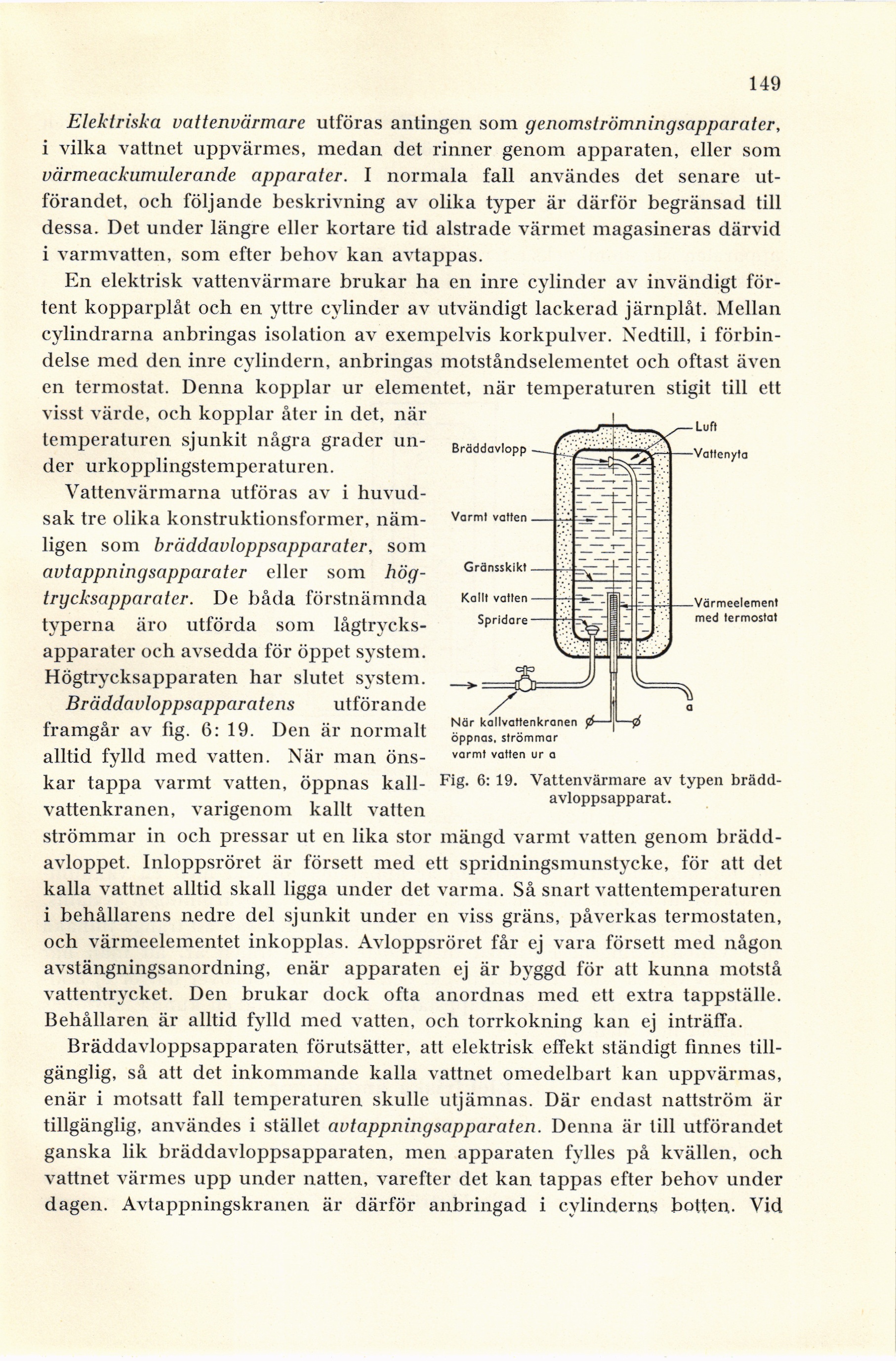

149
Elektriska vattenvärmare utföras antingen som genomströmningsapparater,
i vilka vattnet uppvärmes, medan det rinner genom apparaten, eller som
värmeackumulerande apparater. I normala fall användes det senare
utförandet, och följande beskrivning av olika typer är därför begränsad till
dessa. Det under längre eller kortare tid alstrade värmet magasineras därvid
i varmvatten, som efter behov kan avtappas.
En elektrisk vattenvärmare brukar ha en inre cylinder av invändigt
förtent kopparplåt och en yttre cylinder av utvändigt lackerad järnplåt. Mellan
cylindrarna anbringas isolation av exempelvis korkpulver. Nedtill, i
förbindelse med den inre cylindern, anbringas motståndselementet och oftast även
en termostat. Denna kopplar ur elementet, när temperaturen stigit till ett
visst värde, och kopplar åter in det, när
temperaturen sjunkit några grader
under urkopplingstemperaturen.
Vattenvärmarna utföras av i
huvudsak tre olika konstruktionsformer,
nämligen som bräddavloppsapparater, som
avtappningsapparater eller som
högtrycksapparater. De båda förstnämnda
typerna äro utförda som
lågtrycksapparater och avsedda för öppet system.
Högtrycksapparaten har slutet system.
Bräddavloppsapparatens utförande
framgår av fig. 6: 19. Den är normalt
alltid fylld med vatten. När man
önskar tappa varmt vatten, öppnas
kallvattenkranen, varigenom kallt vatten
strömmar in och pressar ut en lika stor mängd varmt vatten genom
bräddavloppet. Inloppsröret är försett med ett spridningsmunstycke, för att det
kalla vattnet alltid skall ligga under det varma. Så snart vattentemperaturen
i behållarens nedre del sjunkit under en viss gräns, påverkas termostaten,
och värmeelementet inkopplas. Avloppsröret får ej vara försett med någon
avstämningsanordning, enär apparaten ej är byggd för att kunna motstå
vattentrycket. Den brukar dock ofta anordnas med ett extra tappställe.
Behållaren är alltid fylld med vatten, och torrkokning kan ej inträffa.
Bräddavloppsapparaten förutsätter, att elektrisk effekt ständigt finnes
tillgänglig, så att det inkommande kalla vattnet omedelbart kan uppvärmas,
enär i motsatt fall temperaturen skulle utjämnas. Där endast nattström är
tillgänglig, användes i stället avtappningsapparaten. Denna är till utförandet
ganska lik bräddavloppsapparaten, men apparaten fylles på kvällen, och
vattnet värmes upp under natten, varefter det kan tappas efter behov under
dagen. Avtappningskranen är därför anbringad i cylinderns botten- Vid
Bräddavlopp
Varmt vatten
När kallvattenkranen 0—
öppnas, strömmar
varmt vatten ur a
Värmeelement
med termostat
Fig. 6: 19. Vattenvärmare av typen
brädd-avloppsapparat.
