150
denna apparat kunna flera tappställen anordnas, men vattenvärmaren
måste fortfarande vara placerad högre än tappställena.
Högtrycksapparatens utförande framgår av fig. 6: 20. Behållaren är
ständigt under vattenledningens tryck, och den måste därför tillverkas av
betydligt kraftigare plåt än de båda övriga typerna. Förutom termostat har
apparaten stundom också termometer för övervakning av temperaturen.
Dessutom finnes en upptill anbringad säkerhetsventil, avsedd att träda i
funktion, om termostaten skulle underlåta att urkoppla värmeelementet

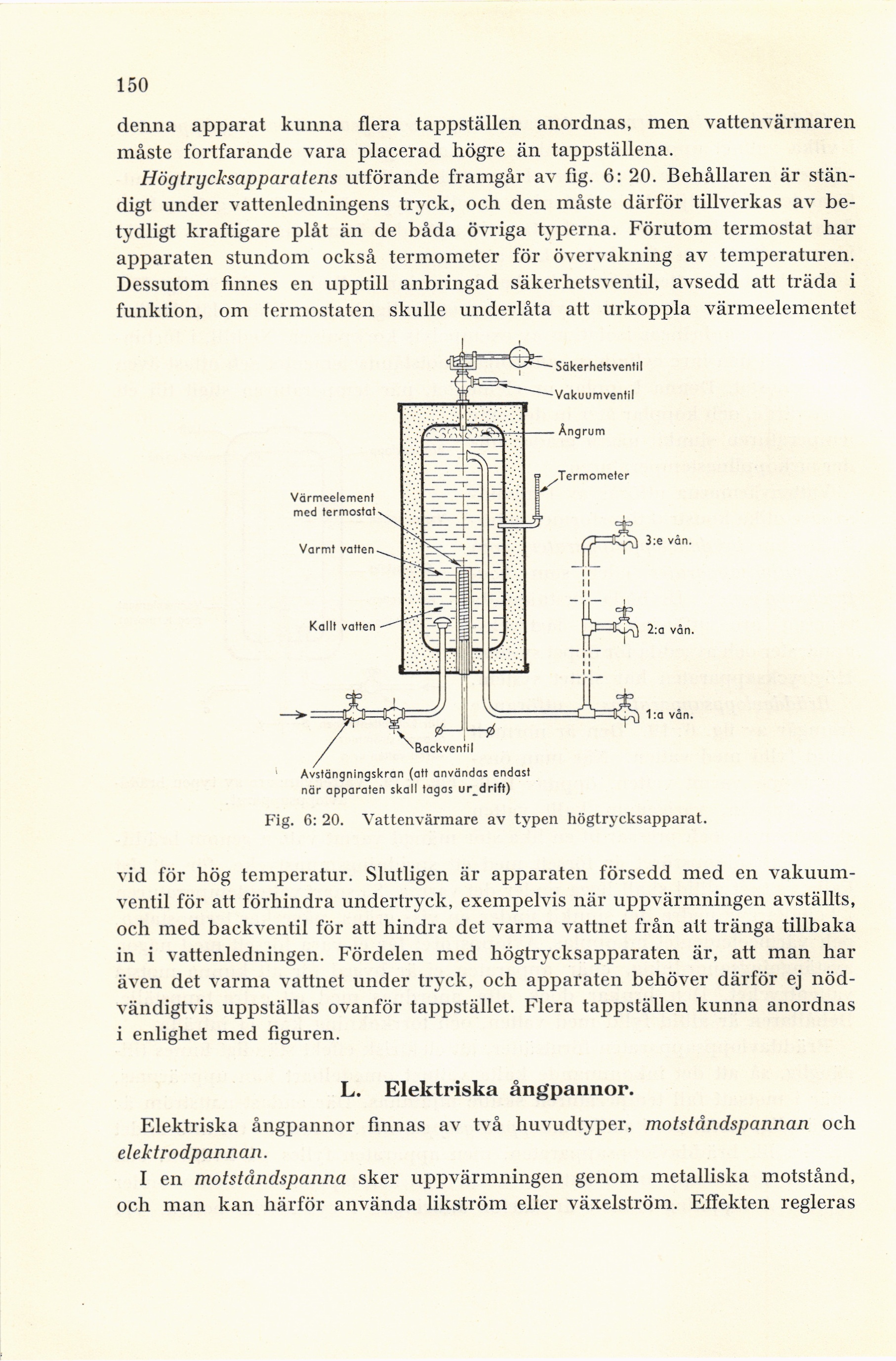

Fig. 6: 20. Vattenvärmare av typen högtrycksapparat.
vid för hög temperatur. Slutligen är apparaten försedd med en
vakuumventil för att förhindra undertryck, exempelvis när uppvärmningen avställts,
och med backventil för att hindra det varma vattnet från att tränga tillbaka
in i vattenledningen. Fördelen med högtrycksapparaten är, att man har
även det varma vattnet under tryck, och apparaten behöver därför ej
nödvändigtvis uppställas ovanför tappstället. Flera tappställen kunna anordnas
i enlighet med figuren.
L. Elektriska ångpannor.
Elektriska ångpannor finnas av två huvudtyper, motståndspannan och
elektrodpannan.
I en motståndspanna sker uppvärmningen genom metalliska motstånd,
och man kan härför använda likström eller växelström. Effekten regleras
