151
genom in- eller urkoppling av ett större eller mindre
antal värmeelement.
I elektrodpannan utgöres motståndet av vatten,
som uppvärmes, när strömmen medelst elektroder
ledes genom vattnet. Härvid kan likström ej komma
till användning på grund av uppstående elektrolys
med åtföljande knallgasbildning. Elektrodpannan
utföres sålunda uteslutande för växelspänning. Den
har fått en mycket stor användning. Reglering av
effekten kan åstadkommas, genom att antingen
elektroden eller också vattenytan höjes eller sänkes.
I övrigt finnas flera olika slag av utföranden med
längre eller kortare väg för strömmen genom
vattnet och därmed sammanhängande högre eller lägre
driftspänning. Ett utförande med den strömförande
elektroden i form av ett antal något böjda stavar

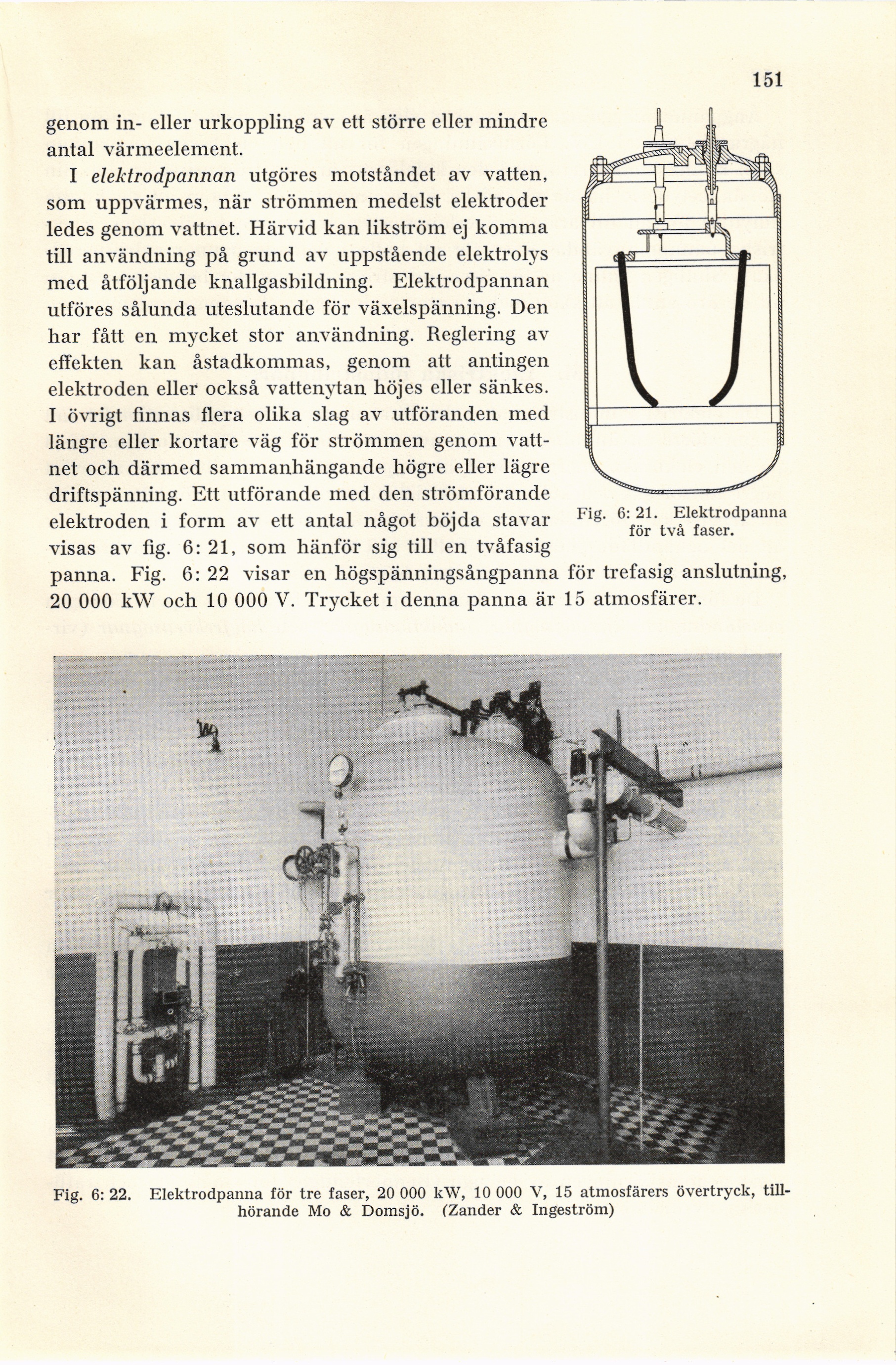

visas av fig. 6: 21, som hänför sig till en tvåfasig
panna. Fig. 6: 22 visar en högspänningsångpanna för trefasig anslutning,
20 000 kW och 10 000 V. Trycket i denna panna är 15 atmosfärer.
Fig. 6:21. Elektrodpanna
för två faser.
Fig. 6: 22. Elektrodpanna för tre faser, 20 000 kW, 10 000 V, 15 atmosfärers övertryck,
tillhörande Mo & Domsjö. ("Zander & Ingeström)
