153
Induktionsugnen består i princip av en enfasig transformator med
järnkärna och normal högspänningslindning. (Transformatorns allmänna
utförande behandlas i kap. 7.) Såsom lågspänningslindning tjänstgör själva

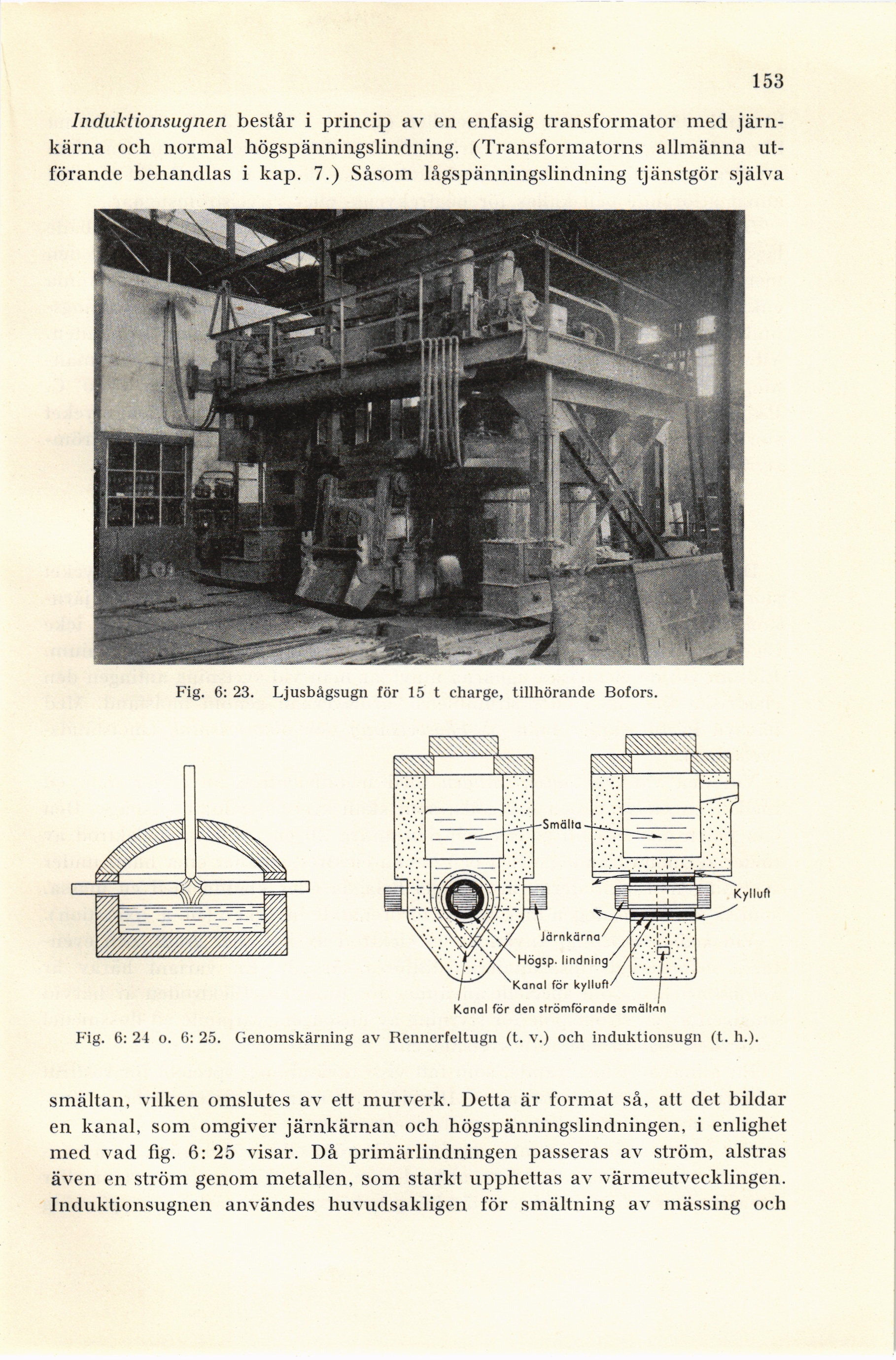

Fig. 6: 23. Ljusbågsugn för 15 t charge, tillhörande Bofors.
Fig. 6: 24 o. 6: 25. Genomskärning av Bennerfeltugn (t. v.) och induktionsugn (t. h.).
smältan, vilken omslutes av ett murverk. Detta är format så, att det bildar
en kanal, som omgiver järnkärnan och högspänningslindningen, i enlighet
med vad fig. 6: 25 visar. Då primärlindningen passeras av ström, alstras
även en ström genom metallen, som starkt upphettas av värmeutvecklingen.
Induktionsugnen användes huvudsakligen för smältning av mässing och
