’208
avgivningen olämpligt stor utsträckning i axiell led, kan ledararean även
uppdelas i axiell led, och man får alltefter uppdelningen en 2- eller
fler-gängad spole, vars »gängor» parallellkopplas med varandra.

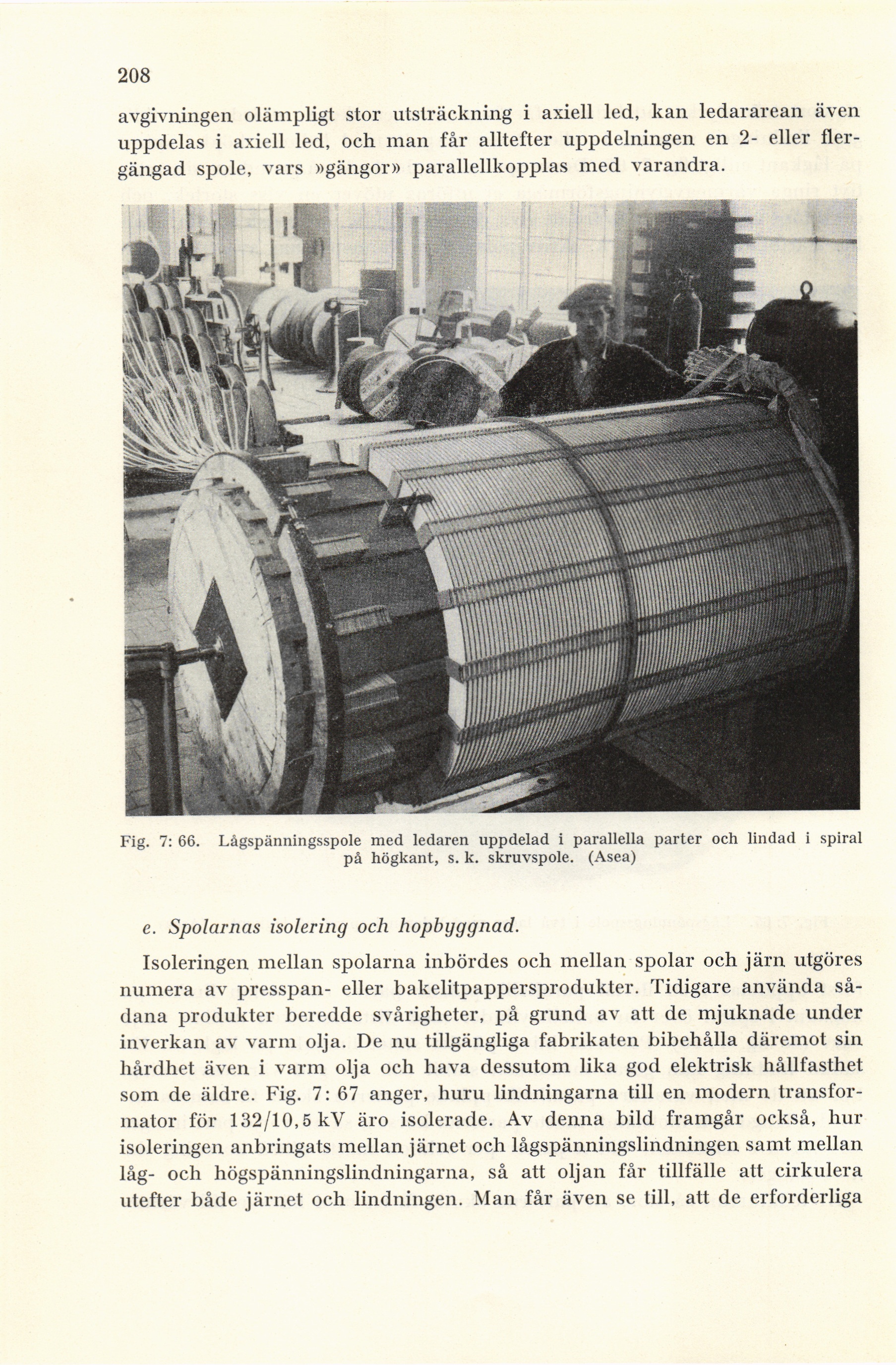

Fig. 7: 66. Lågspänningsspole med ledaren uppdelad i parallella parter och lindad i spiral
på högkant, s. k. skruvspole. (Asea)
c. Spolarnas isolering och hopbyggnad.
Isoleringen mellan spolarna inbördes och mellan spolar och järn utgöres
numera av presspan- eller bakelitpappersprodukter. Tidigare använda
sådana produkter beredde svårigheter, på grund av att de mjuknade under
inverkan av varm olja. De nu tillgängliga fabrikaten bibehålla däremot sin
hårdhet även i varm olja och hava dessutom lika god elektrisk hållfasthet
som de äldre. Fig. 7: 67 anger, huru lindningarna till en modern
transformator för 132/10,5 kV äro isolerade. Av denna bild framgår också, hur
isoleringen anbringats mellan järnet och lågspänningslindningen samt mellan
låg- och högspänningslindningarna, så att oljan får tillfälle att cirkulera
utefter både järnet och lindningen. Man får även se till, att de erforderliga
