’232
Av ovanstående framgår, att kontaktarmarna utföra alla omkopplingar i strömlöst tillstånd. Någon gnistbildning förekommer ej, och väljaren kan därför byggas in i själva transformatorlådan. Man vinner därigenom, att de extra uttagen på transformatorlindningen ej behöva föras ut ur transformatorn.

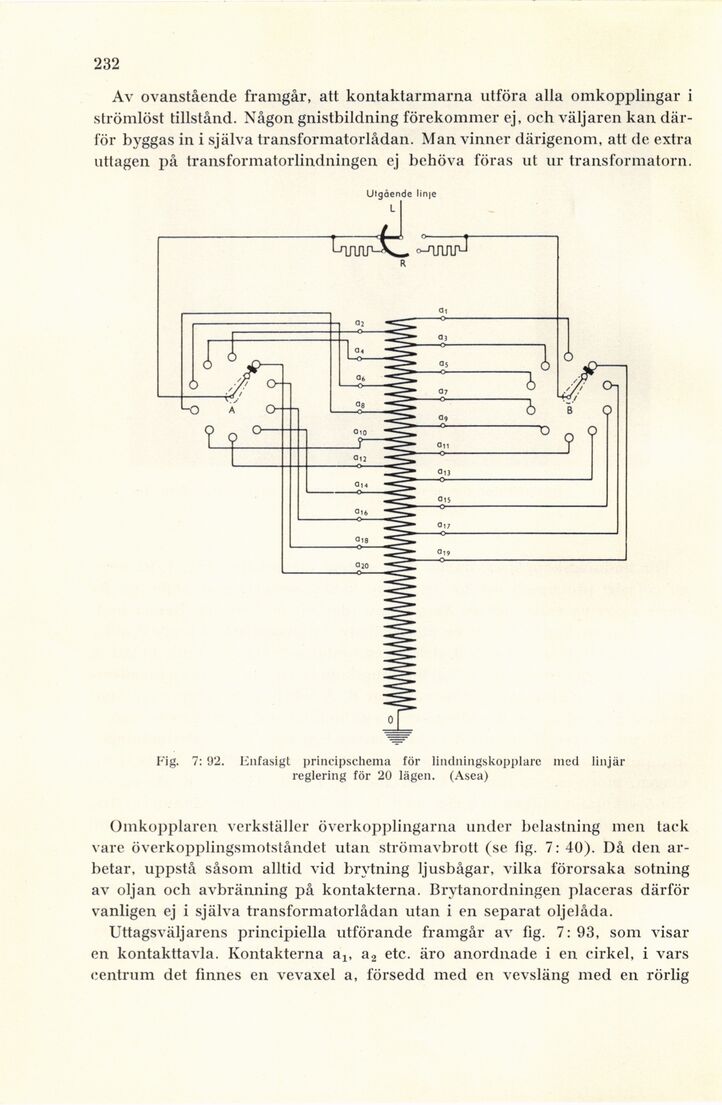

Fig. 7: 92. Enfasigt principschema för lindningskopplare med linjär reglering för 20 lägen. (Asea)
Omkopplaren verkställer överkopplingarna under belastning men tack vare överkopplingsmotståndet utan strömavbrott (se fig. 7: 40). Då den arbetar, uppstå såsom alltid vid brytning ljusbågar, vilka förorsaka sotning av oljan och avbränning på kontakterna. Brytanordningen placeras därför
vanligen ej i själva transformatorlådan utan i en separat oljelåda.
Uttagsvälj arens principiella utförande framgår av fig. 7: 93, som visar en kontakttavla. Kontakterna a1, a2 etc. äro anordnade i en cirkel, i vars centrum det finnes en vevaxel a, försedd med en vevsläng med en rörlig
