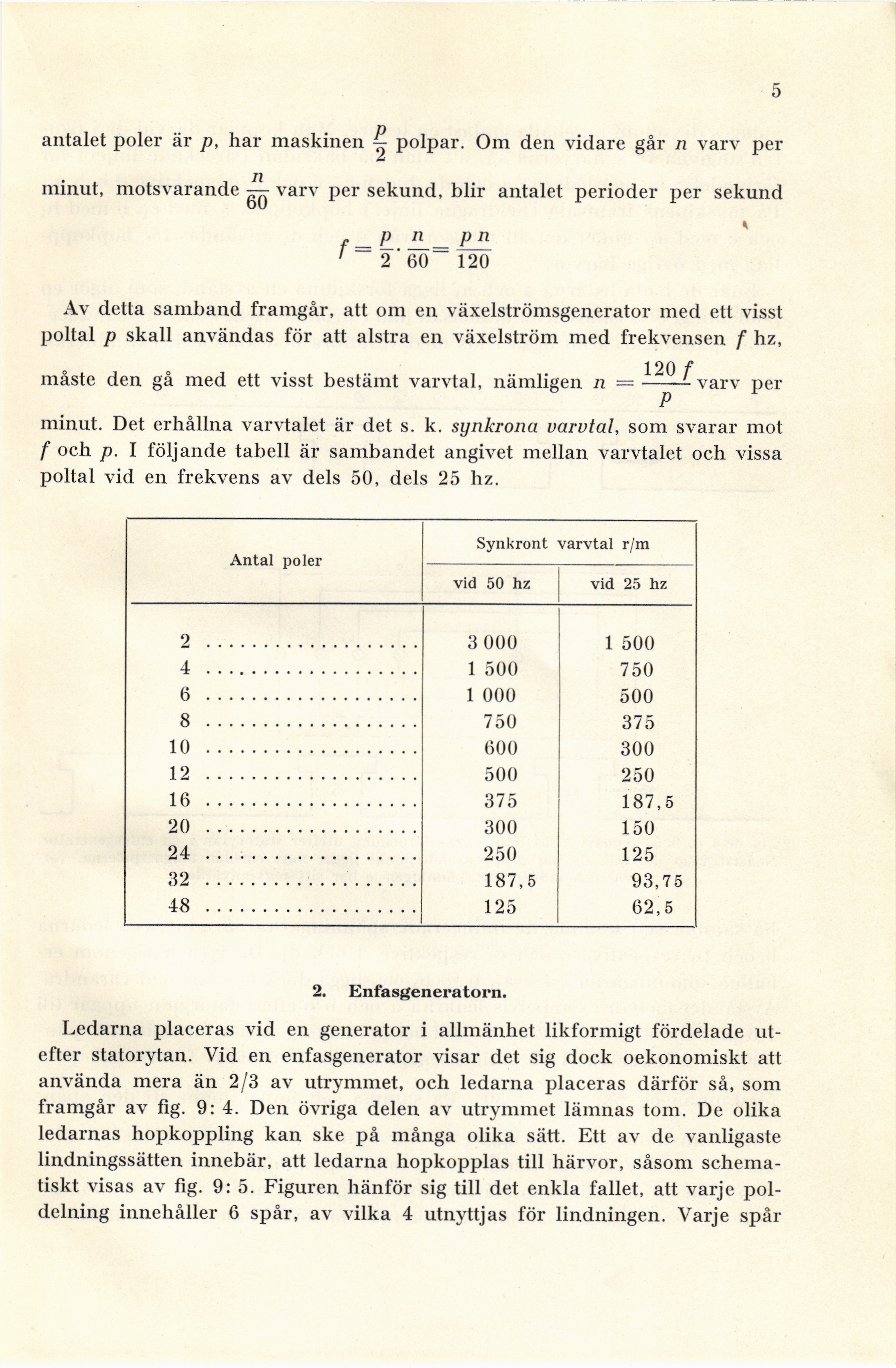

Full resolution (JPEG) - On this page / på denna sida - 9. Synkronmaskiner - A. Grundprinciper - 1. Växelströmsgenerering - 2. Enfasgeneratorn
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
5
antalet poler är p, har maskinen polpar. Om den vidare går n varv per
A
minut, motsvarande ^ varv per sekund, blir antalet perioder per sekund
f=P n = pn
1 2’60 120
Av detta samband framgår, att om en växelströmsgenerator med ett visst
poltal p skall användas för att alstra en växelström med frekvensen f hz,
120 f
måste den gå med ett visst bestämt varvtal, nämligen n = varv per
minut. Det erhållna varvtalet är det s. k. synkrona varvtal, som svarar mot
f och p. I följande tabell är sambandet angivet mellan varvtalet och vissa
poltal vid en frekvens av dels 50, dels 25 hz.
Antal poler Synkront varvtal r/m
vid 50 hz vid 25 hz
2 3 000 1 500
4 1 500 750
6 1 000 500
8 750 375
10 600 300
12 500 250
16 375 187,5
20 300 150
24 250 125
32 187,5 93,75
48 125 62,5
2. Enfasgeneratorn.
Ledarna placeras vid en generator i allmänhet likformigt fördelade
utefter statorytan. Vid en enfasgenerator visar det sig dock oekonomiskt att
använda mera än 2/3 av utrymmet, och ledarna placeras därför så, som
framgår av fig. 9: 4. Den övriga delen av utrymmet länmas tom. De olika
ledarnas hopkoppling kan ske på många olika sätt. Ett av de vanligaste
lindningssätten innebär, att ledarna hopkopplas till härvor, såsom
schematiskt visas av fig. 9: 5. Figuren hänför sig till det enkla fallet, att varje
poldelning innehåller 6 spår, av vilka 4 utnyttjas för lindningen. Varje spår
