10
I det ögonblick, som åskådliggöres av fig. 9: 9,
alltså då polerna befinna sig mitt för ledare,
tillhörande fas 2, får den inducerade spänningen
i fas 2 sitt maximum. Då magnethjulet roterat
120 elektriska grader (2/3 poldelning), befinna
sig polerna mitt för ledare, tillhörande fas 3,
och spänningen i denna fas får alltså sitt
maximum. Efter ytterligare rotation 120 elektriska
grader har spänningen i fas 1 sitt maximum etc.
Den erhållna trefasspänningen kan anges genom
tre vektorer enligt fig. 9: 10. Härvid tänkes
vektorsystemet roterande nioturs, och de olika fasspänningarnas
momentanvärden erhållas genom att projicera respektive vektorer på en vertikal linje.
3

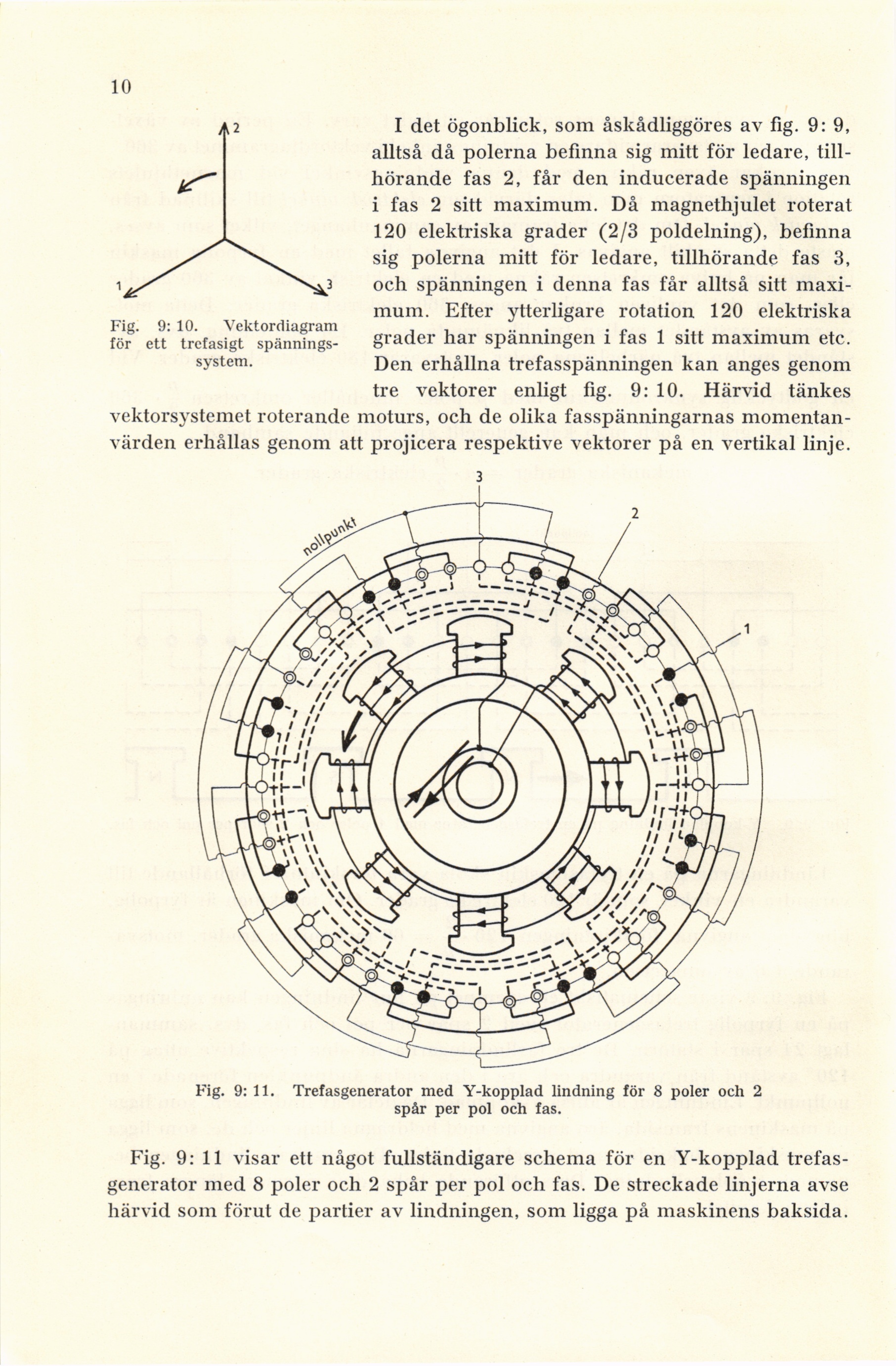

Fig. 9: 11. Trefasgenerator med Y-kopplad lindning för 8 poler och 2
spår per pol och fas.
Fig. 9: 10. Vektordiagram
för ett trefasigt
spänningssystem.
Fig. 9: 11 visar ett något fullständigare schema för en Y-kopplad
trefasgenerator med 8 poler och 2 spår per pol och fas. De streckade linjerna avse
härvid som förut de partier av lindningen, som ligga på maskinens baksida.
