47
sin spänning ungefär enligt kurva C’ ocli härigenom erhålla den relativt goda
kurvan C för generatorspänningens återställande. Ett villkor för snabb
reglering är, att magnetspänningen i första ögonblicket överregleras, varefter
den genom någon form av åtcrföring bringas till rätt värde i rätt ögonblick.t
Principschemat i fig. 9: 54 avser reglering med matarens
magnetmot-stånd. Regulatorn har ett till generatorn G över en spänningstransformator
tidskonst.

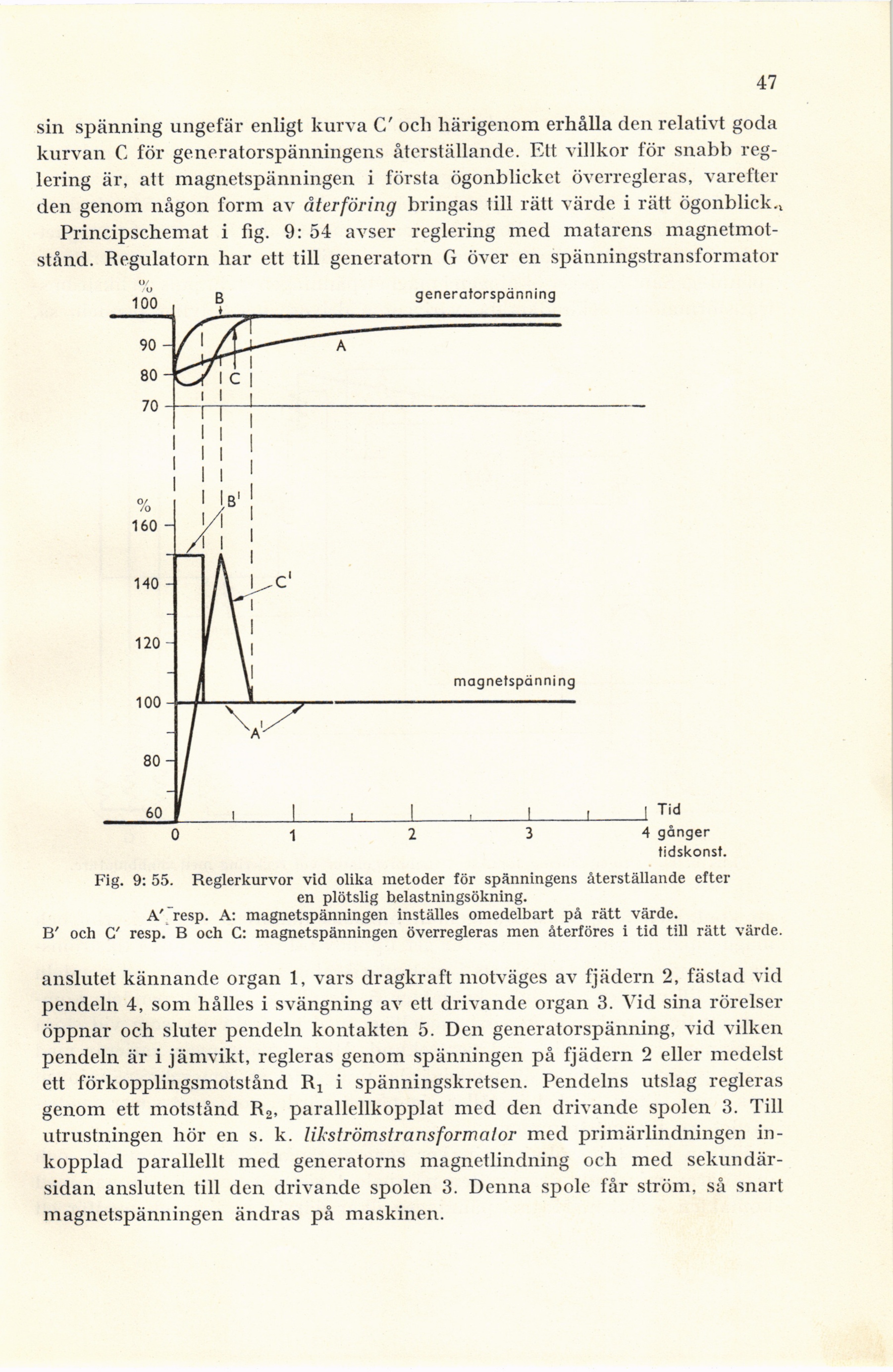

Fig. 9: 55. Reglerkurvor vid olika metoder för spänningens återställande efter
en plötslig belastningsökning.
A’ resp. A: magnetspänningen inställes omedelbart på rätt värde.
B’ och C’ resp. B och C: magnetspänningen överregleras men återföres i tid till rätt värde.
anslutet kännande organ 1, vars dragkraft motväges av fjädern 2, fästad vid
pendeln 4, som hålles i svängning av ett drivande organ 3. Vid sina rörelser
öppnar och sluter pendeln kontakten 5. Den generatorspänning, vid vilken
pendeln är i jämvikt, regleras genom spänningen på fjädern 2 eller medelst
ett förkopplingsmotstånd Rx i spänningskretsen. Pendelns utslag regleras
genom ett motstånd R2, parallellkopplat med den drivande spolen 3. Till
utrustningen hör en s. k. likströmstransformator med primärlindningen
inkopplad parallellt med generatorns magnetlindning och med
sekundärsidan ansluten till den drivande spolen 3. Denna spole får ström, så snart
magnetspänningen ändras på maskinen.
