82
ankarring att rotera med synkron hastighet på samma sätt som före
belastningsökningen. Vid den plötsliga ökningen av belastningen kommer
emellertid magnethjulet på grund av fjäderns elasticitet i svängning.
Följden härav är, att fjädern successivt sträckes mer eller mindre, tills efter
en stund svängningarna stannat av och fjädern intagit sitt nya läge.
På liknande sätt beter sig en synkrongenerator. Magnethjulet får i
övergångstillståndet en pendlande rörelse, överlagrad den jämna likformiga
rotationsrörelsen, innan pendlingen så småningom dämpats ut och
magnethjulet intagit sitt av den nya belastningen bestämda läge. Den under
övergångstillståndet inträdande variationen i belastningsvinkeln 0 blir av
den art, som anges i fig. 9: 82. En dylik pendling inträder i själva verket

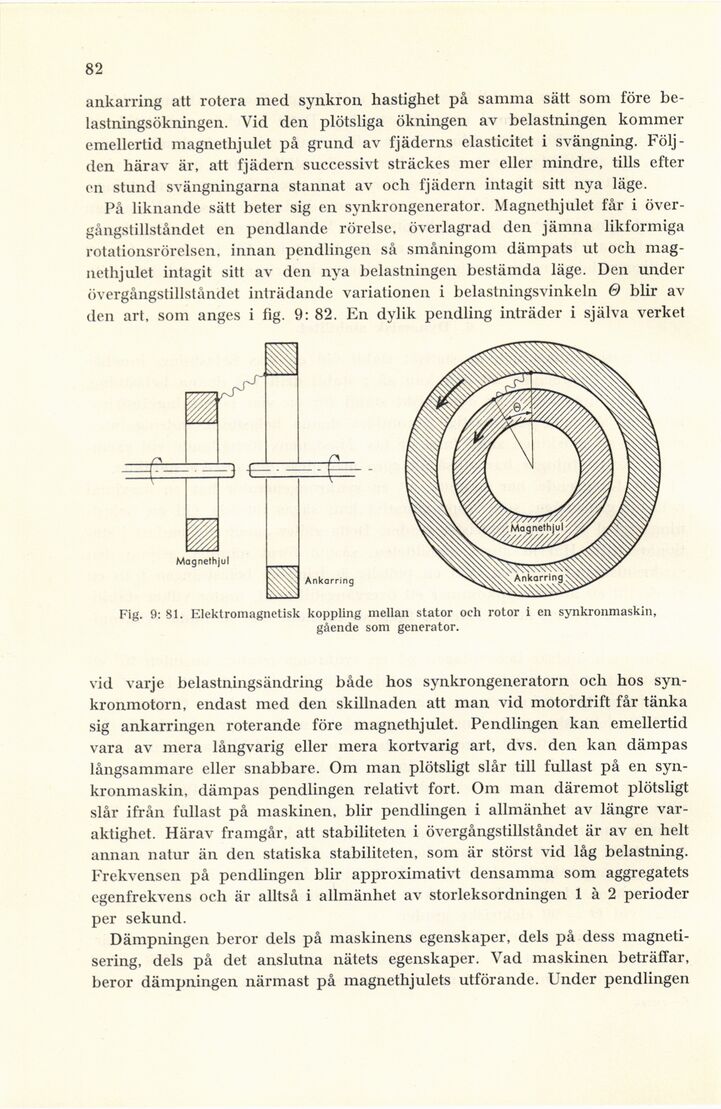

Fig. 9: 81. Elektromagnetisk koppling mellan stator och rotor i en synkronmaskin,
gående som generator.
vid varje belastningsändring både hos synkrongeneratorn och hos
synkronmotorn, endast med den skillnaden att man vid motordrift får tänka
sig ankarringen roterande före magnethjulet. Pendlingen kan emellertid
vara av mera långvarig eller mera kortvarig art, dvs. den kan dämpas
långsammare eller snabbare. Om man plötsligt slår till fullast på en
synkronmaskin, dämpas pendlingen relativt fort. Om man däremot plötsligt
slår ifrån fullast på maskinen, blir pendlingen i allmänhet av längre
varaktighet. Härav framgår, att stabiliteten i övergångstillståndet är av en helt
annan natur än den statiska stabiliteten, som är störst vid låg belastning.
Frekvensen på pendlingen blir approximativt densamma som aggregatets
egenfrekvens och är alltså i allmänhet av storleksordningen 1 à 2 perioder
per sekund.
Dämpningen beror dels på maskinens egenskaper, dels på dess
magnetisering, dels på det anslutna nätets egenskaper. Vad maskinen beträffar,
beror dämpningen närmast på magnethjulets utförande. Under pendlingen
