118
Om man behöver ett högt startmoment vid låg startström, utföres
enfas-motorn som kondensatormotor. Även kondensatormotorn grundar sig på att
man åstadkommit fasklyvning, men denna ernås i detta fall, genom att en
kondensator kopplas i serie med startfasen. Detta slags motorer ha blivit av
större betydelse än de förut nämnda och utföras enligt ett flertal olika
kopplingsschema. Det enklaste schemat visas i fig. 10: 25. Härvid är kondensatorn
kopplad i serie med en hjälplindning, som endast användes under starten.
Principen blir alltså densamma som för den förstnämnda enfasmotorn, men
startförhållandena bli betydligt fördelaktigare.

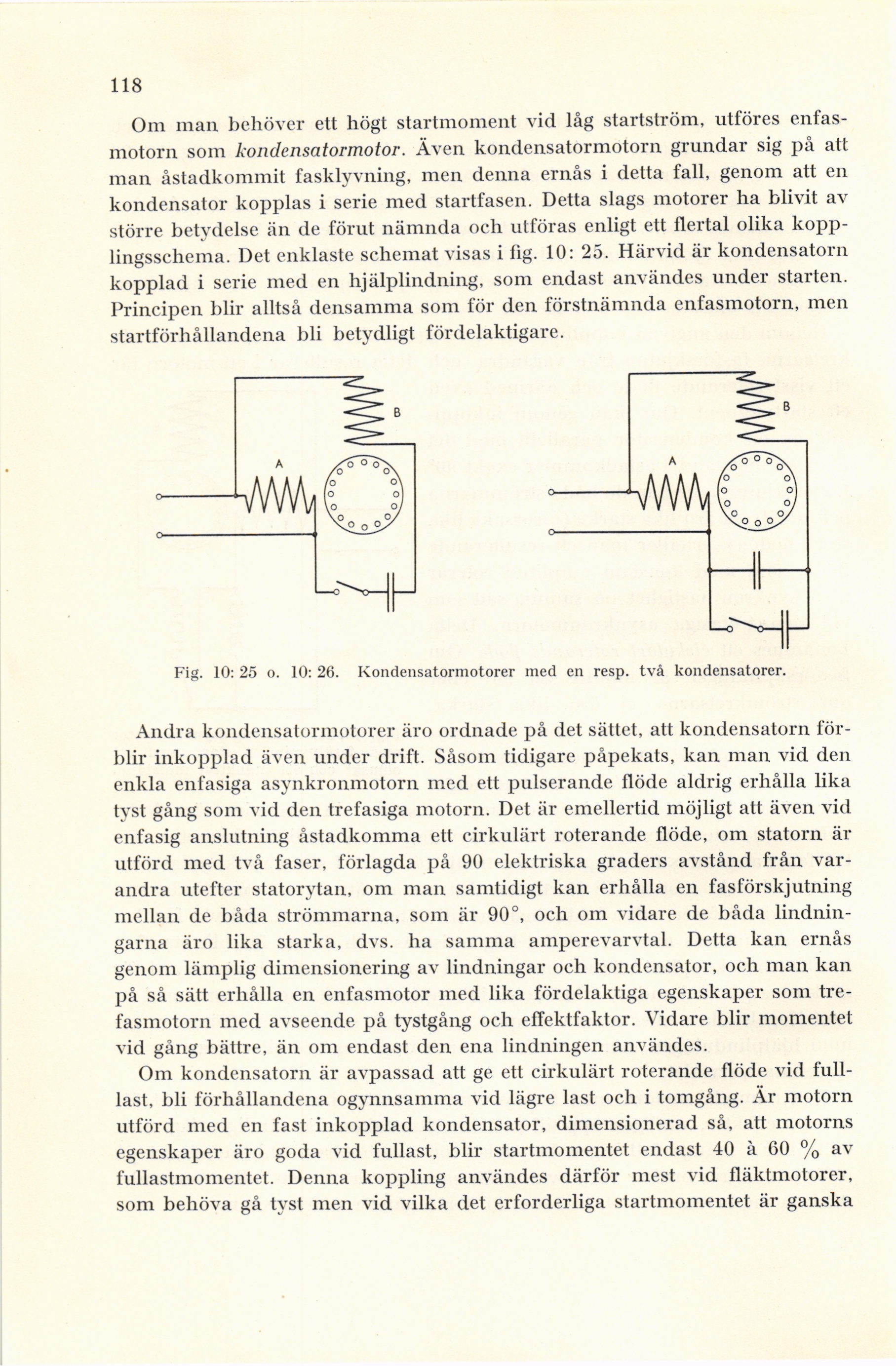

Fig. 10: 25 o. 10: 26. Kondensatormotorer med en resp. två kondensatorer.
Andra kondensatormotorer äro ordnade på det sättet, att kondensatorn
förblir inkopplad även under drift. Såsom tidigare påpekats, kan man vid den
enkla enfasiga asynkronmotorn med ett pulserande flöde aldrig erhålla lika
tyst gång som vid den trefasiga motorn. Det är emellertid möjligt att även vid
enfasig anslutning åstadkomma ett cirkulärt roterande flöde, om statorn är
utförd med två faser, förlagda på 90 elektriska graders avstånd från
varandra utefter statorytan, om man samtidigt kan erhålla en fasförskjutning
mellan de båda strömmarna, som är 90°, och om vidare de båda
lindningarna äro lika starka, dvs. ha samma amperevarvtal. Detta kan ernås
genom lämplig dimensionering av lindningar och kondensator, och man kan
på så sätt erhålla en enfasmotor med lika fördelaktiga egenskaper som
trefasmotorn med avseende på tystgång och effektfaktor. Vidare blir momentet
vid gång bättre, än om endast den ena lindningen användes.
Om kondensatorn är avpassad att ge ett cirkulärt roterande flöde vid
fulllast, bli förhållandena ogynnsamma vid lägre last och i tomgång. Ar motorn
utförd med en fast inkopplad kondensator, dimensionerad så, att motorns
egenskaper äro goda vid fullast, blir startmomentet endast 40 à 60 % av
fullastmomentet. Denna koppling användes därför mest vid fläktmotorer,
som behöva gå tvst men vid vilka det erforderliga startmomentet är ganska
