124
mindre och medelstora motorer. Vid större motorer med effekter på några
hundra hk utföres erforderlig stagning på liknande sätt som vid
synkronmaskinen.
Mindre motorer bruka i allmänhet förses med sex uttag, dvs. början och
slutet av varje fas uttagas till en kopplingsplint. Uttagen bruka därvid
anordnas så, att motorn enkelt kan kopplas om från Y till D medelst
förbindningsbleck, såsom fig. 10: 32 visar. Fördelen med detta är, att motorn kan
användas för två spänningar, exempelvis 220 och 380 V. Vid
stjärn-triangel-start förbindas alla sex uttagen med startapparaten.
2. Mekanisk byggnad.
Fig. 10: 33 visar, hur en medelstor asynkronmotor är byggd. Den
magnetiska kretsen i maskinen består av plåt i både stator och rotor. Beträffande
plåtens sammansättning, tjocklek och isolering gäller, vad som sagts i fråga
om synkronmaskinens statorjärn. Plåten är dock i allmänhet stansad i hela
stycken. Spårens anbringande beror ej enbart på allmänna
dimensioneringssynpunkter utan sammanhänger också med motorns .tystgång och
momentkurvans utseende. Genom att välja ett lämpligt förhållande mellan
antalet spår i stator och rotor kan man minska luftens vibration och få
tystare gång. Vidare brukar man åtminstone vid mindre motorer
snedställa spåren i stator eller rotor för att få ett jämnare moment. Den i

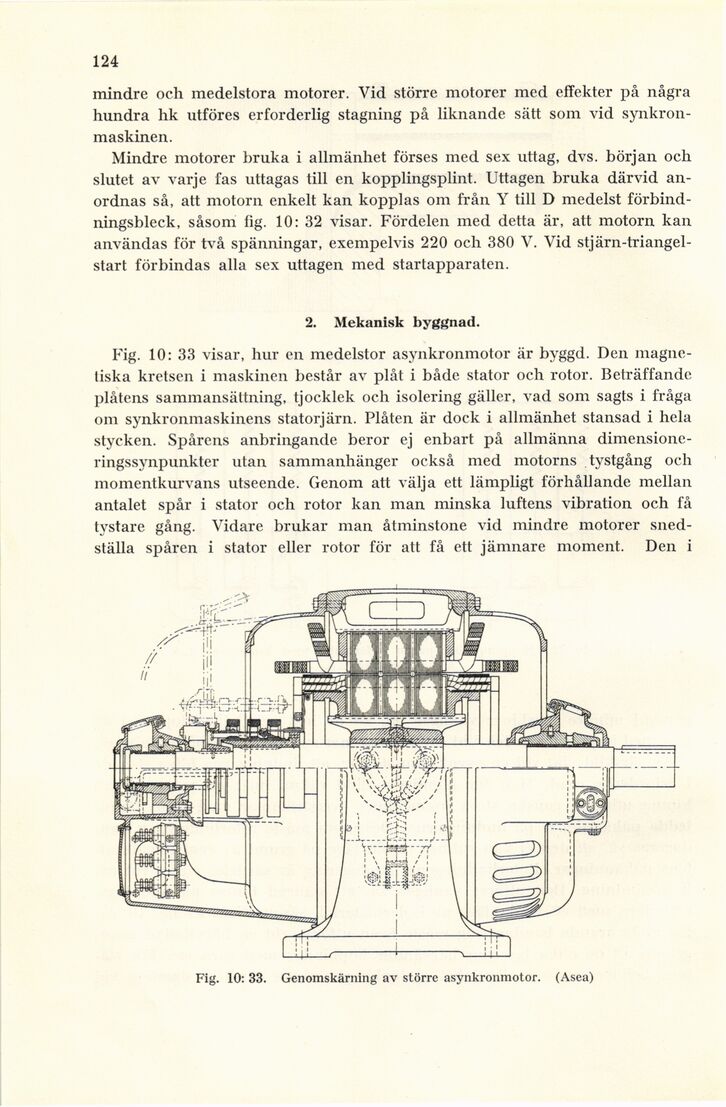

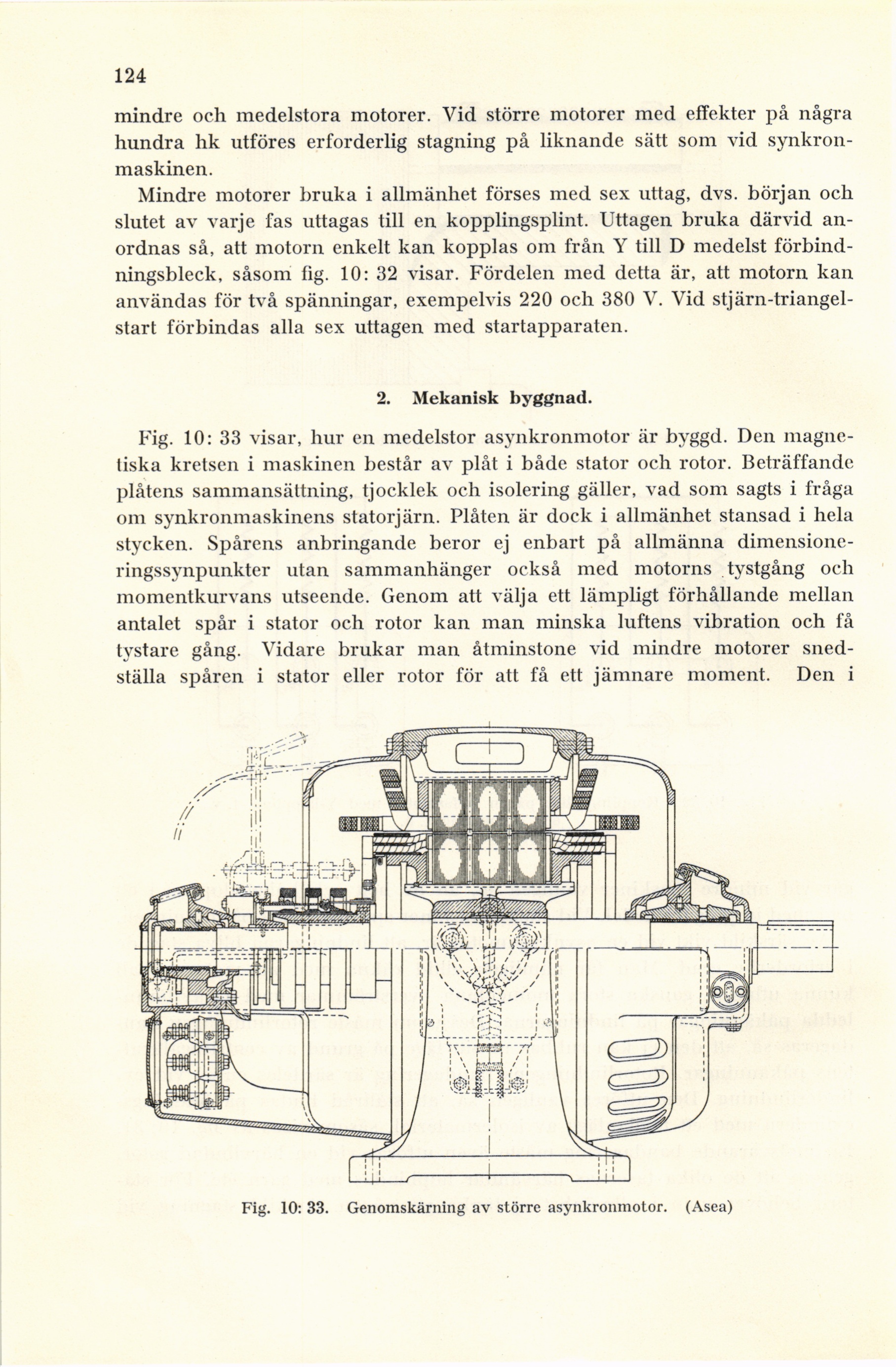

Fig. 10: 33. Genomskärning av större asynkronmotor. (Asea)
