174

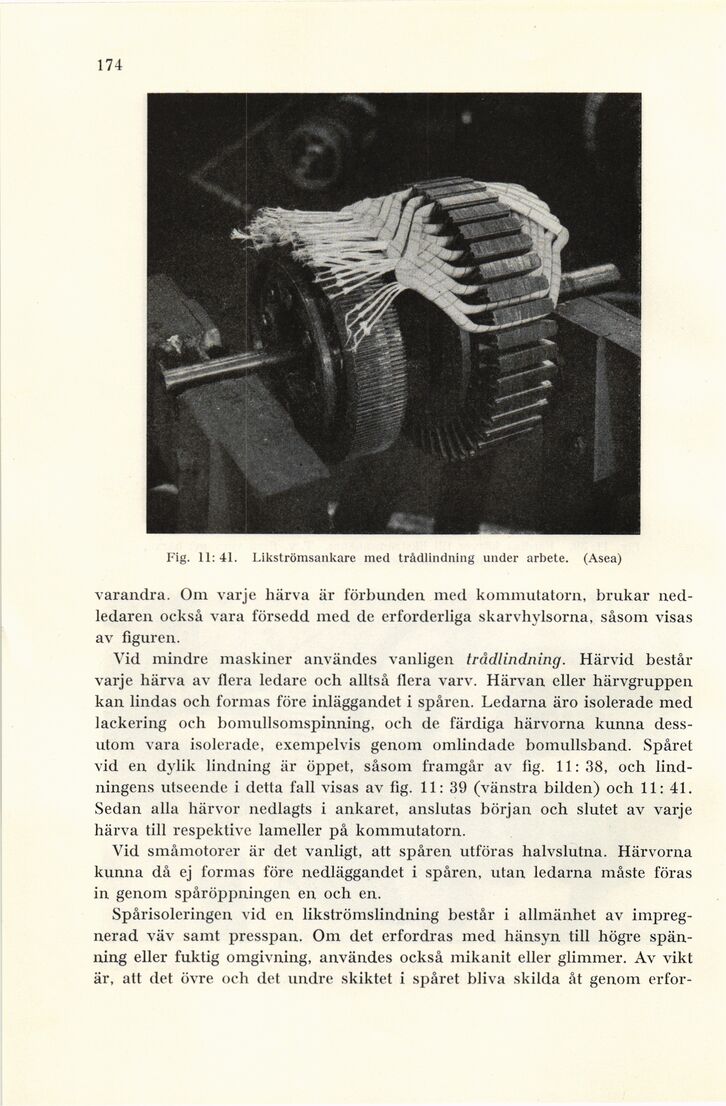

Fig. 11: 41. Likströmsankare med trådlindning under arbete. (Asea)
varandra. Om varje härva är förbunden med kommutatorn, brukar
ned-ledaren också vara försedd med de erforderliga skarvhylsorna, såsom visas
av figuren.
Vid mindre maskiner användes vanligen trådlindning. Härvid består
varje härva av flera ledare och alliså liera varv. Härvan eller härvgruppen
kan lindas och formas före inläggandet i spåren. Ledarna äro isolerade med
lackering och bomullsomspinning, och de färdiga härvorna kunna
dessutom vara isolerade, exempelvis genom omlindade bomullsband. Spåret
vid en dylik lindning är öppet, såsom framgår av lig. 11: 38, och
lindningens utseende i detta fall visas av fig. 11: 39 (vänstra bilden) och 11: 41.
Sedan alla härvor nedlagts i ankaret, anslutas början och slutet av varje
härva till respektive lameller på kommutatorn.
Vid småmotorer är det vanligt, att spåren utföras halvslutna. Härvorna
kunna då ej formas fore nedläggandet i spåren, utan ledarna måste föras
in genom spåröppningen en och en.
Spårisoleringen vid en likströmslindning består i allmänhet av
impregnerad väv samt presspan. Om det erfordras med hänsyn till högre
spänning eller fuktig omgivning, användes också mikanit eller glimmer. Av vikt
är, att det övre och det undre skiktet i spåret bliva skilda åt genom erfor-
