220

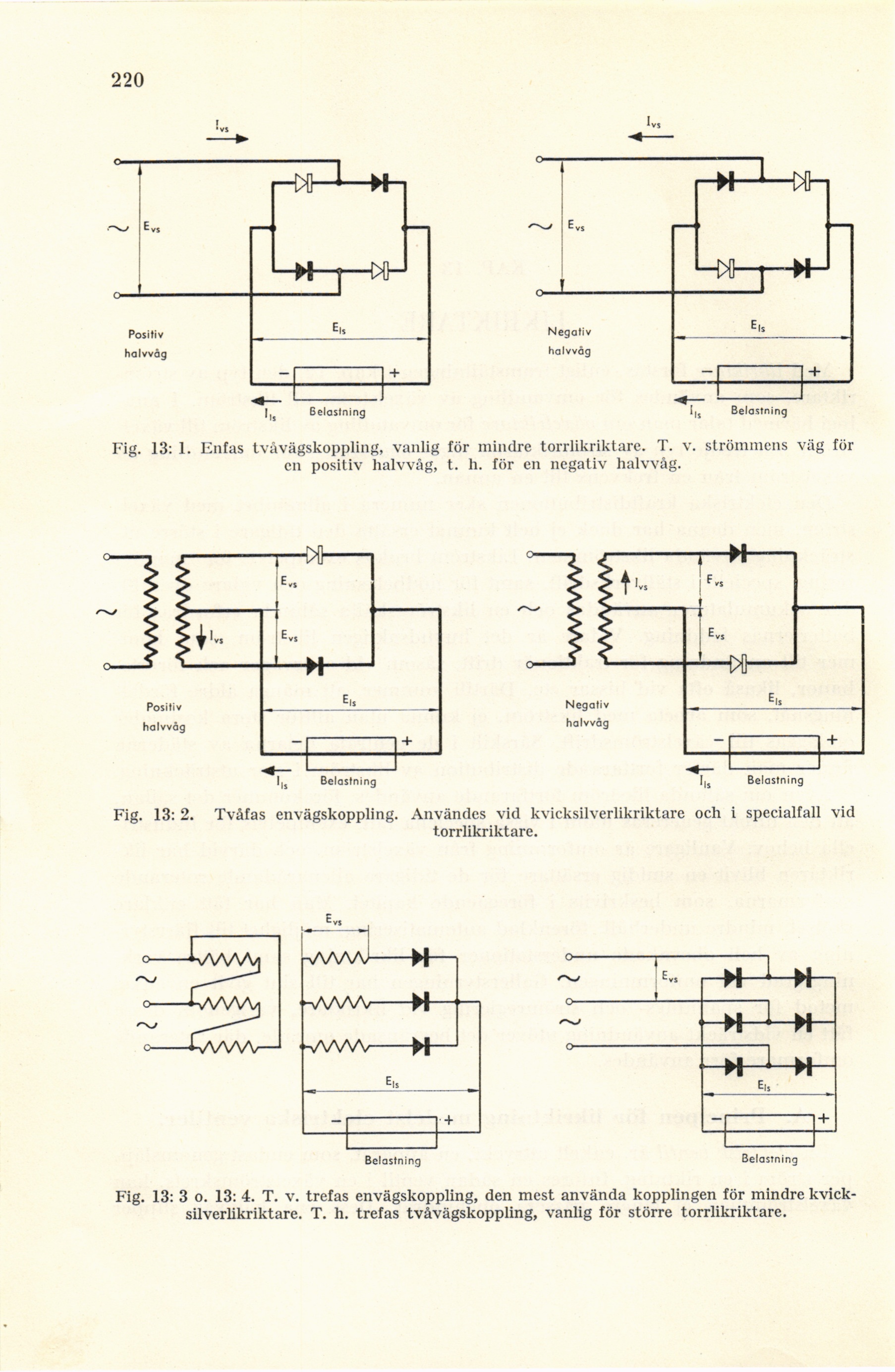

Fig. 13: 1. Enfas tvåvägskoppling, vanlig för mindre torrlikriktarc. T. v. strömmens väg för
en positiv halvvåg, t. h. för en negativ halvvåg.
Fig. 13: 2. Tvåfas envägskoppling. Användes vid kvicksilverlikriktare och i specialfall vid
torrlikriktare.
Fig. 13: 3 o. 13: 4. T. v. trefas envägskoppling, den mest använda kopplingen för mindre
kvicksilverlikriktare. T. h. trefas tvåvägskoppling, vanlig för större torrlikriktare.
