253
citeten med mindre fasavstånd och mindre höjd över marken. Ledningens
höjd över marken inverkar dock föga, och det visar sig, att man i uttrycket
för beräkning av driftkapacitetens storlek approximativt kan försumma
inverkan därav.
I regel äro de högspänningsledningar, vid vilka man måste taga hänsyn
till kapacitetsfenomen, skruvade, dvs. varje fas får successivt intaga olika
placering i ledningen. Denna kan därigenom betraktas såsom en
symmetrisk ledning, och man får räkna med ett medelvärde för kapaciteten hos
samtliga faser.

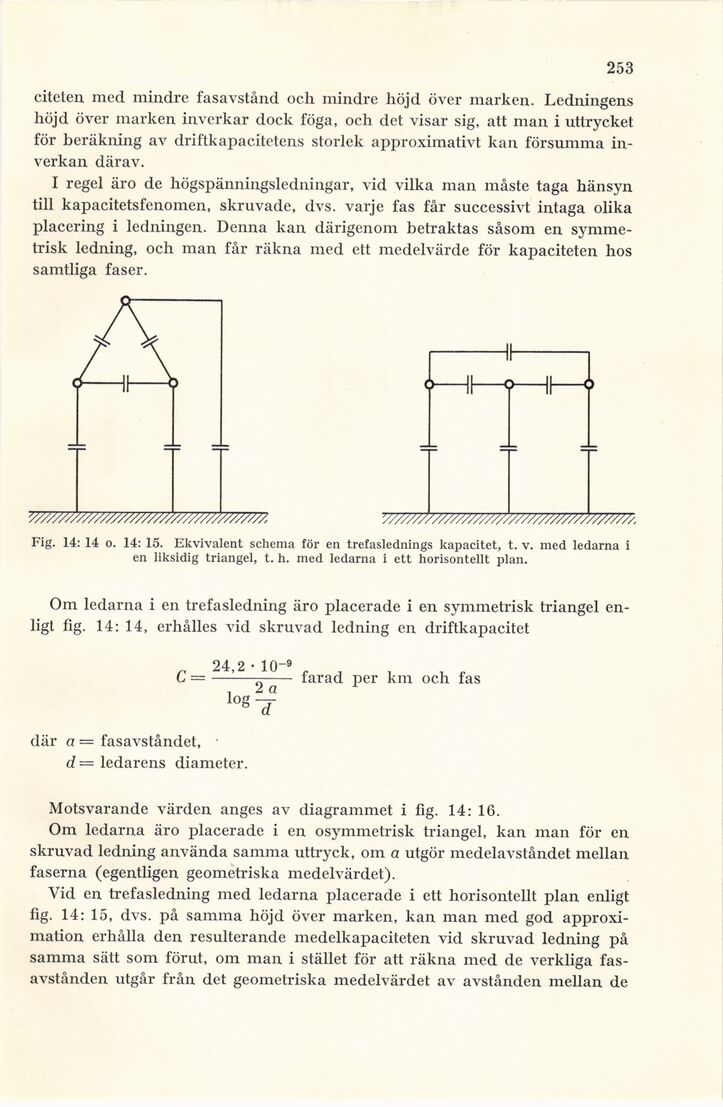

Fig. 14: 14 o. 14: 15. Ekvivalent schema för en trefaslednings kapacitet, t. v. med ledarna i
en liksidig triangel, t. h. med ledarna i ett horisontellt plan.
Om ledarna i en trefasledning äro placerade i en symmetrisk triangel
enligt fig. 14: 14, erhålles vid skruvad ledning en driftkapacitet
24,2 • 10~9
C =–- farad per km och fas
log
2 a
där a — fasavståndet,
d = ledarens diameter.
Motsvarande värden anges av diagrammet i fig. 14: 16.
Om ledarna äro placerade i en osymmetrisk triangel, kan man för en
skruvad ledning använda samma uttryck, om a utgör medelavståndet mellan
faserna (egentligen geometriska medelvärdet).
Vid en trefasledning med ledarna placerade i ett horisontellt plan enligt
fig. 14: 15, dvs. på samma höjd över marken, kan man med god
approximation erhålla den resulterande medelkapaciteten vid skruvad ledning på
samma sätt som förut, om man i stället för att räkna med de verkliga
fasavstånden utgår från det geometriska medelvärdet av avstånden mellan de
