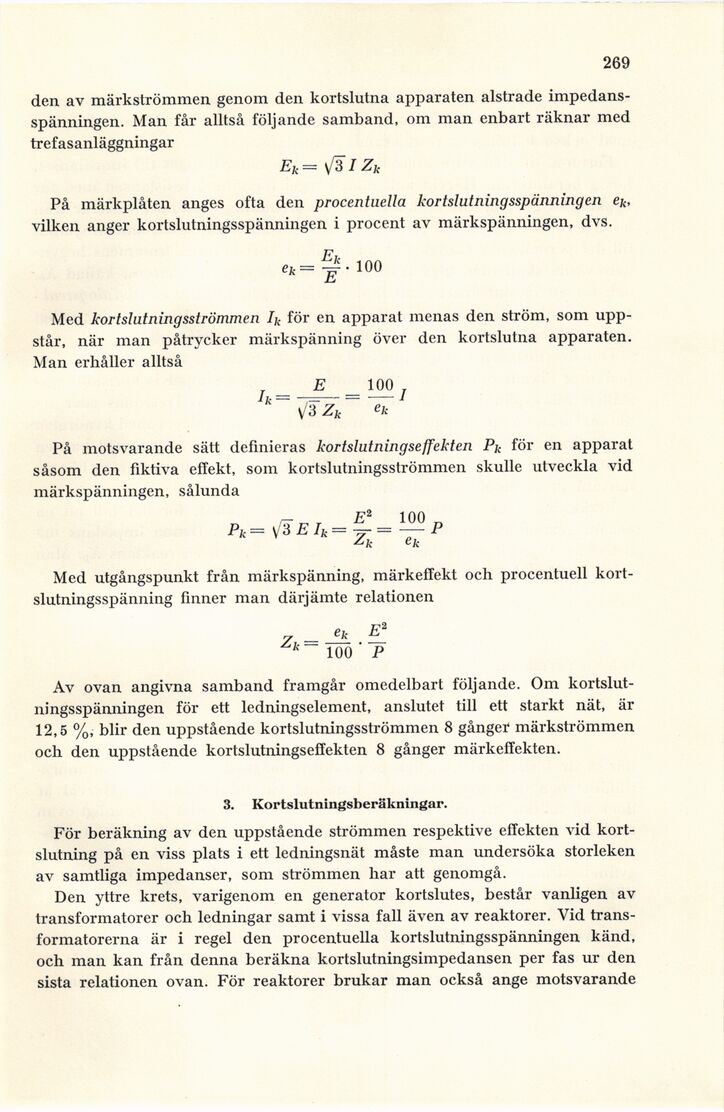

Full resolution (JPEG) - On this page / på denna sida - 14. Kraftöverföringars elektriska egenskaper - D. Kortslutning - 2. Benämningar och beteckningar - 3. Kortslutningsberäkningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
269
den av märkströmmen genom den kortslutna apparaten alstrade
impedansspänningen. Man får alltså följande samband, om man enbart räknar med
trefasanläggningar
På märkplåten anges ofta den procentuella kortslutningsspänningen ek,
vilken anger kortslutningsspänningen i procent av märkspänningen, dvs.
100
Med kortslutningsströmmen Ik för en apparat menas den ström, som
uppstår, när man påtrycker märkspänning över den kortslutna apparaten.
Man erhåller alltså
E _ 100
k v 3 Zk ek
På motsvarande sätt definieras kortslutningseffekten Pk för en apparat
såsom den fiktiva effekt, som kortslutningsströmmen skulle utveckla vid
märkspänningen, sålunda
jCk ek
Med utgångspunkt från märkspänning, märkeffekt och procentuell
kortslutningsspänning finner man därjämte relationen
y _ ek tf
Ak~ 100 ’ P
Av ovan angivna samband framgår omedelbart följande. Om
kortslutningsspänningen för ett ledningselement, anslutet till ett starkt nät, är
12,5 %, blir den uppstående kortslutningsströmmen 8 gånger märkströmmen
och den uppstående kortslutningseffekten 8 gånger märkeffekten.
3. Kortslutningsberäkningar.
För beräkning av den uppstående strömmen respektive effekten vid
kortslutning på en viss plats i ett ledningsnät måste man undersöka storleken
av samtliga impedanser, som strömmen har att genomgå.
Den yttre krets, varigenom en generator kortslutes, består vanligen av
transformatorer och ledningar samt i vissa fall även av reaktorer. Vid
transformatorerna är i regel den procentuella kortslutningsspänningen känd,
och man kan från denna beräkna kortslutningsimpedansen per fas ur den
sista relationen ovan. För reaktorer brukar man också ånge motsvarande
