14
med lagertappen äro förlagda utanför vattenkanalen, såsom visas av fig.
15: 17. Detta möjliggör smörjning under drift. Dessutom kan man mellan
reglerring och ledskenor inbygga brottlänkar, som äro till för att skydda
de övriga rörliga delarna vid de stora påkänningar, som kunna uppstå,

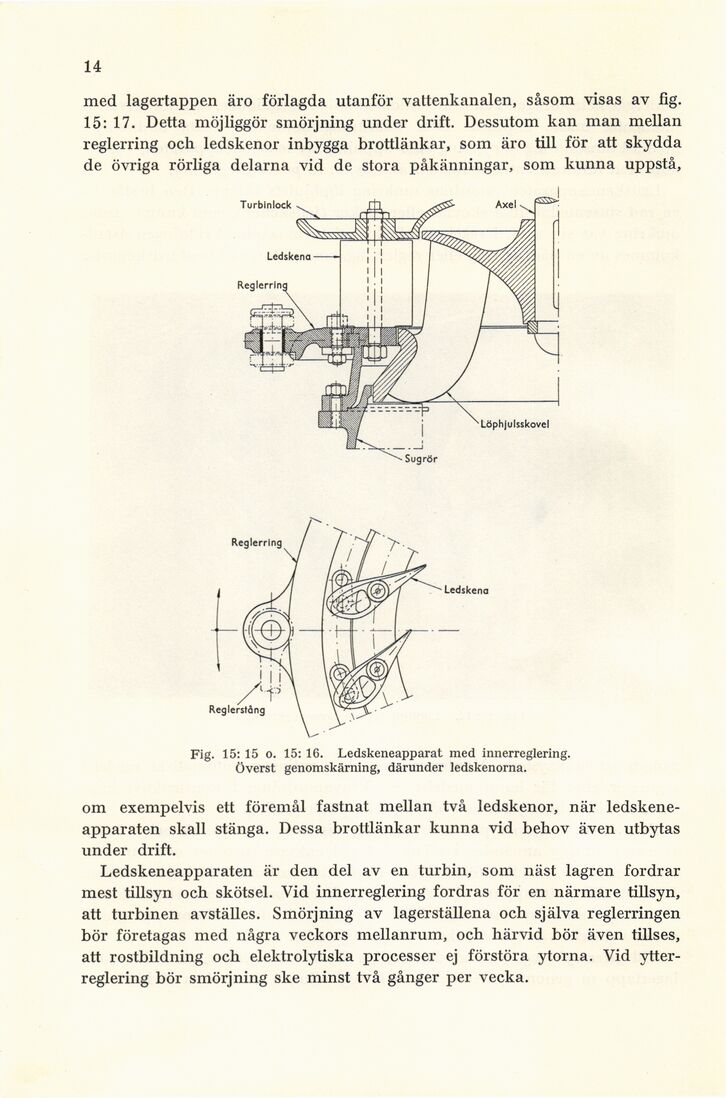

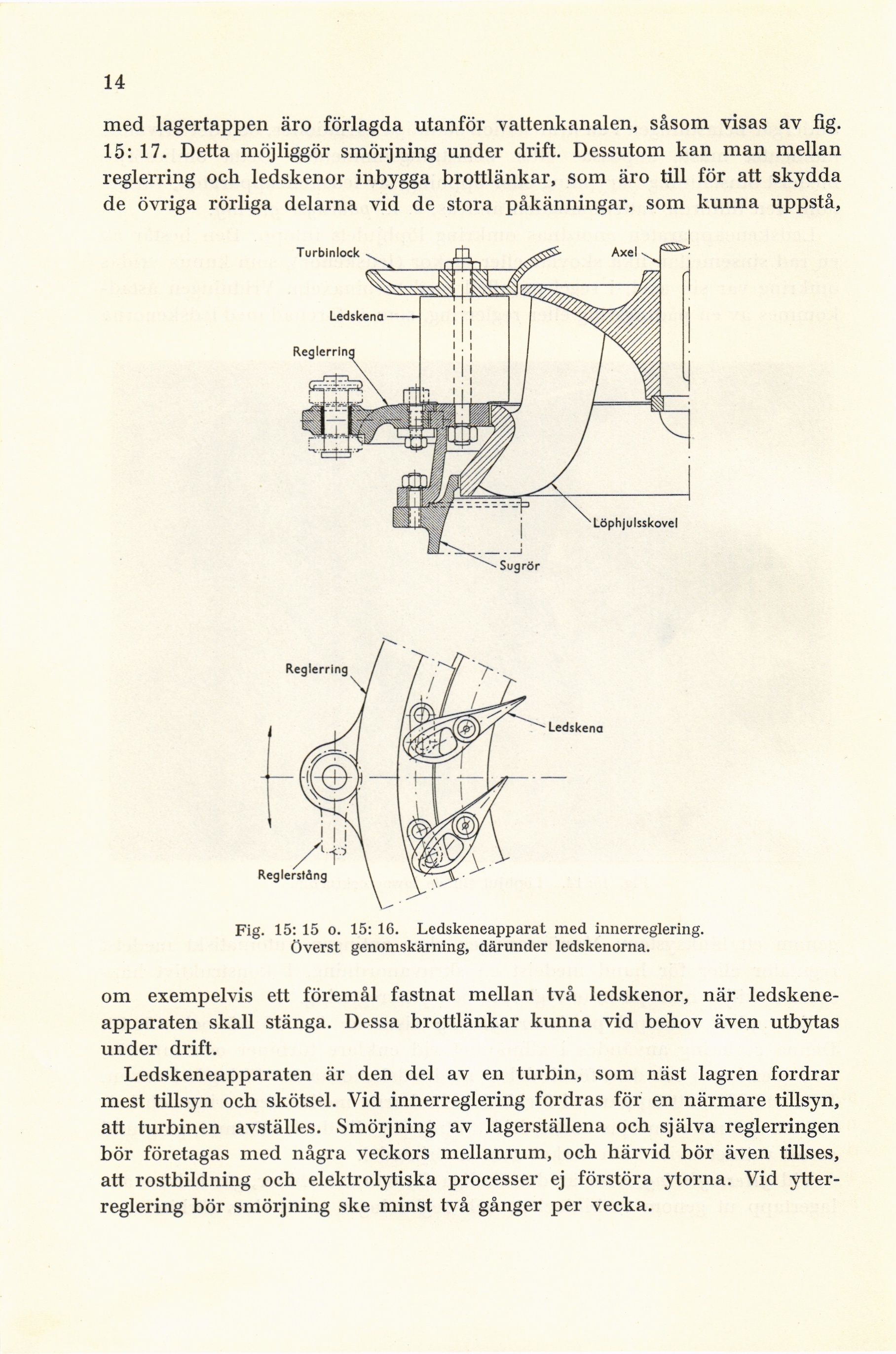

Fig. 15: 15 o. 15: 16. Ledskeneapparat med innerreglering.
Överst genomskärning, därunder ledskenorna.
om exempelvis ett föremål fastnat mellan två ledskenor, när
ledskene-apparaten skall stänga. Dessa brottlänkar kunna vid behov även utbytas
under drift.
Ledskeneapparaten är den del av en turbin, som näst lagren fordrar
mest tillsyn och skötsel. Vid innerreglering fordras för en närmare tillsyn,
att turbinen avställes. Smörjning av lagerställena och själva reglerringen
bör företagas med några veckors mellanrum, och härvid bör även tillses,
att rostbildning och elektrolytiska processer ej förstöra ytorna. Vid
ytter-reglering bör smörjning ske minst två gånger per vecka.
Turbinlock
Ledskena
Sugrör
Löphjulsskovel
