19
tive stiger, för att på det sättet efter en belastningsändring och den därav
föranledda varvtalsändringen återställa varvtalet till det normala.
För undersökning av en turbinregulator arbetssätt är det enklast att
utgå från det fallet, att turbinen arbetar ensam. Regulatorns uppgift blir
därvid att anpassa pådraget efter belastningen, så att varvtalet hålles konstant
vid ett visst värde, så länge ingen belastningsändring inträffar, samt så att
det snabbt återställes efter en belastningsändring. För att konstatera hur
regulatorn arbetar, kan man t. ex. hastigt slå ifrån belastningen på en i
drift varande turbin och samtidigt registrera varvtalet. Det visar sig då,
att varvtalet snabbt ökar, i samma ögonblick som lastmomentet blir mindre
än drivmomentet (se fig. 15: 20). Överskottet på drivmoment kommer

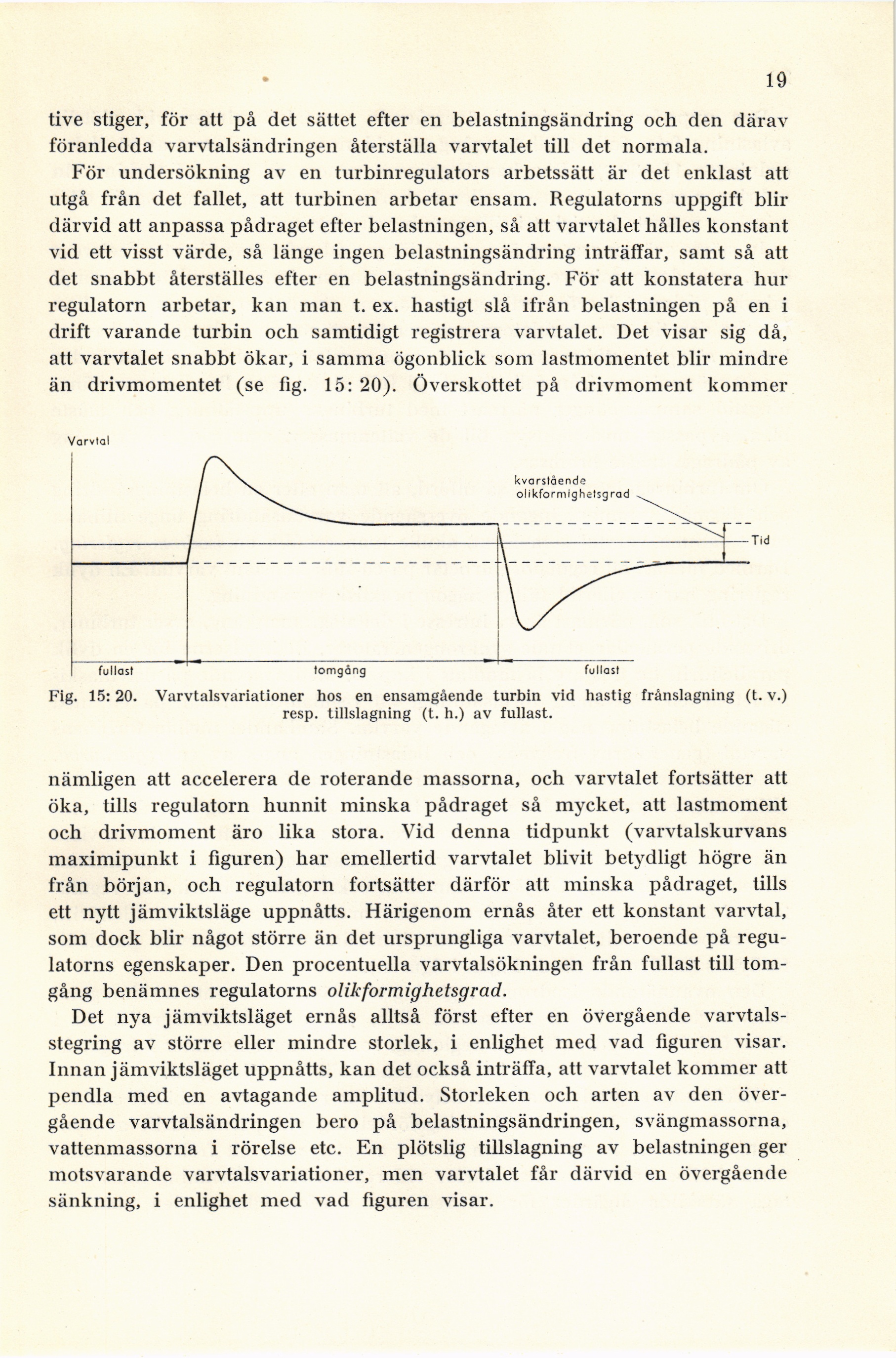

Fig. 15:20. Varvtalsvariationer hos en ensamgående turbin vid hastig frånslagning (t. v.)
resp. tillslagning (t. h.) av fullast.
nämligen att accelerera de roterande massorna, och varvtalet fortsätter att
öka, tills regulatorn hunnit minska pådraget så mycket, att lastmoment
och drivmoment äro lika stora. Vid denna tidpunkt (varvtalskurvans
maximipunkt i figuren) har emellertid varvtalet blivit betydligt högre än
från början, och regulatorn fortsätter därför alt minska pådraget, tills
ett nytt jämviktsläge uppnåtts. Härigenom ernås åter ett konstant varvtal,
som dock blir något större än det ursprungliga varvtalet, beroende på
regulatorns egenskaper. Den procentuella varvtalsökningen från fullast till
tomgång benämnes regulatorns olikformighetsgrad.
Det nya jämviktsläget ernås alltså först efter en övergående
varvtalsstegring av större eller mindre storlek, i enlighet med vad figuren visar.
Innan jämviktsläget uppnåtts, kan det också inträffa, att varvtalet kommer att
pendla med en avtagande amplitud. Storleken och arten av den
övergående varvtalsändringen bero på belastningsändringen, svängmassorna,
vattenmassorna i rörelse etc. En plötslig tillslagning av belastningen ger
motsvarande varvtalsvariationer, men varvtalet får därvid en övergående
sänkning, i enlighet med vad figuren visar.
