24
lägen, och turbinens pådrag är avpassat efter den för tillfället rådande
belastningen på generatorn, så att jämvikt råder.
Plötsligt inträffar en minskning i belastningen. Turbinens varvtal ökar
då momentant, och pendelvikternas utslag ökar, vilket medför en ändring
av pendelhylsans ursprungligen intagna läge. Vid den förutsatta
belastningsändringen kommer hylsan H i fig. 15: 22 att förflyttas uppåt, och vi
antaga, att den får läget Hx. Hylsans rörelse överföres med punkten A
Återföringsstång^
Tryckolja
Oljekatarakt

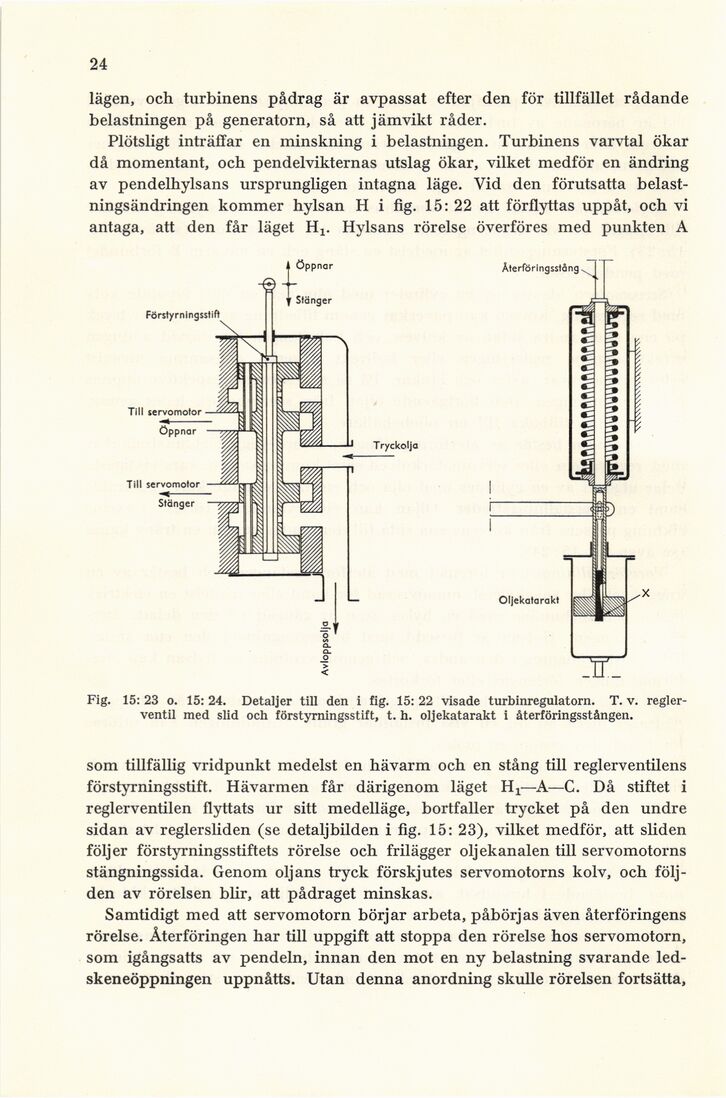

Fig. 15: 23 o. 15: 24. Detaljer till den i fig. 15: 22 visade turbinregulatorn. T. v.
regler-ventil med slid och förstyrningsstift, t. h. oljekatarakt i återföringsstången.
som tillfällig vridpunkt medelst en hävarm och en stång till reglerventilens
förstyrningsstift. Hävarmen får därigenom läget Hx—A—C. Då stiftet i
reglerventilen flyttats ur sitt medelläge, bortfaller trycket på den undre
sidan av reglersliden (se detaljbilden i fig. 15: 23), vilket medför, att sliden
följer förstyrningsstiftets rörelse och frilägger oljekanalen till servomotorns
stängningssida. Genom oljans tryck förskjutes servomotorns kolv, och
följden av rörelsen blir, att pådraget minskas.
Samtidigt med att servomotorn börjar arbeta, påbörjas även återföringens
rörelse. Återföringen har till uppgift att stoppa den rörelse hos servomotorn,
som igångsatts av pendeln, innan den mot en ny belastning svarande
led-skeneöppningen uppnåtts. Utan denna anordning skulle rörelsen fortsätta,
-4-
i öppnar
f Stänger
Förstyrningsstift
Till servomotor
Till servomotor
Stänger
