37
eller isavbördning, skiljer man mellan flodutskov, flottningsutskov och
is-utskov.
Utskoven i en damm skola dimensioneras så, att de tillsammans kunna
avbörda den största vattenföring, som kan förekomma i vattendraget. Härvid
skall ej räknas med att något vatten samtidigt framsläppes genom en till
dammen ansluten kraftstation, enär denna kan vara ur drift. De båda
sistnämnda utskovstyperna göras sådana, att de för flottning respektive
isavbördning erfordra så liten vattenmängd som möjligt.

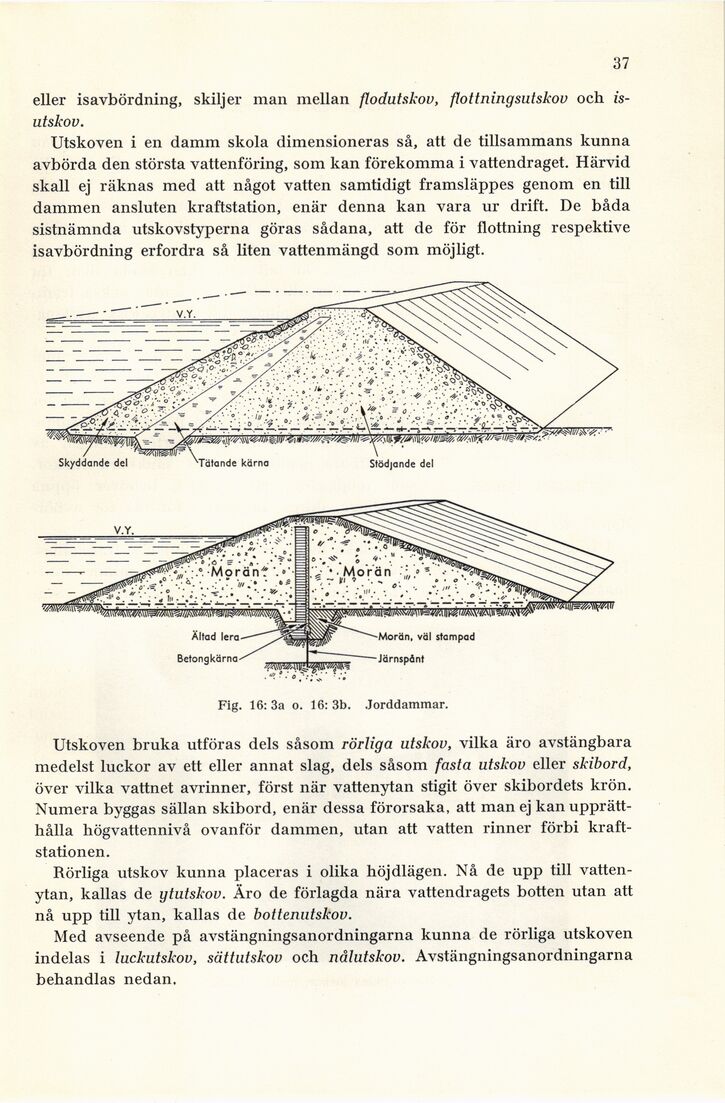

Fig. 16:3a o. 16:3b. .Jorddammar.
Utskoven bruka utföras dels såsom rörliga utskov, vilka äro avstängbara
medelst luckor av ett eller annat slag, dels såsom fasta utskov eller skibord,
över vilka vattnet avrinner, först när vattenytan stigit över skibordets krön.
Numera byggas sällan skibord, enär dessa förorsaka, att man ej kan
upprätthålla högvattennivå ovanför dammen, utan att vatten rinner förbi
kraftstationen.
Rörliga utskov kunna placeras i olika höjdlägen. Nå de upp till
vattenytan, kallas de ytutskov. Äro de förlagda nära vattendragets botten utan att
nå upp till ytan, kallas de bottenutskov.
Med avseende på avstängningsanordningarna kunna de rörliga utskoven
indelas i luckutskov, sättutskov och nålutskov. Avstängningsanordningarna
behandlas nedan.
