40

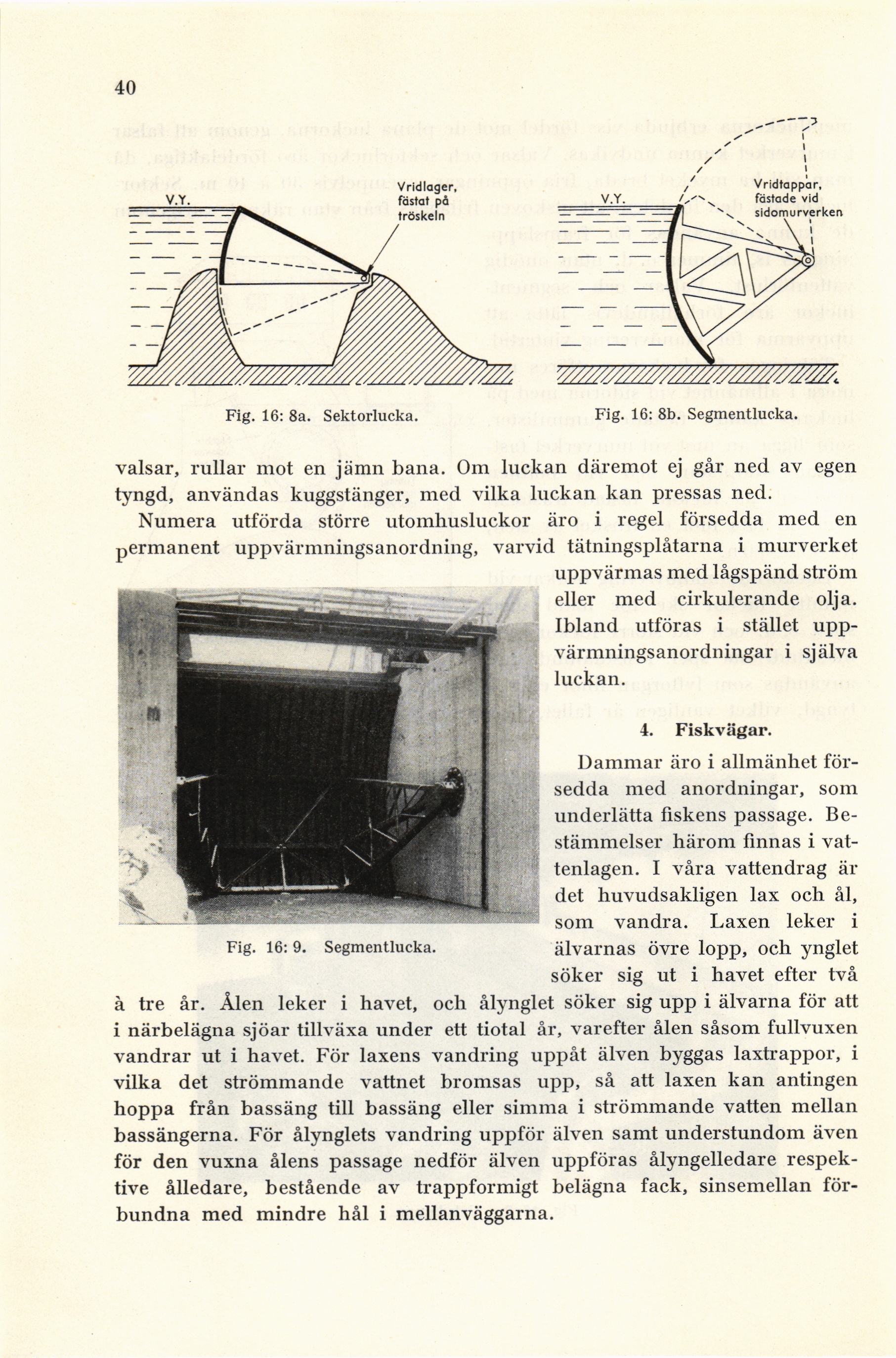

Fig. 16: 8a. Sektorlucka. Fig. 16: 8b. Segmentlucka.
valsar, rullar mot en jämn bana. Om luckan däremot ej går ned av egen
tyngd, användas kuggstänger, med vilka luckan kan pressas ned.
Numera utförda större utomhusluekor äro i regel försedda med en
permanent uppvärmningsanordning, varvid tätningsplåtarna i murverket
uppvärmas med lågspänd ström
eller med cirkulerande olja.
Ibland utföras i stället
uppvärmningsanordningar i själva
luckan.
4. Fiskvägar.
Dammar äro i allmänhet
försedda med anordningar, som
underlätta fiskens passage.
Bestämmelser härom finnas i
vattenlagen. I våra vattendrag är
det huvudsakligen lax och ål,
som vandra. Laxen leker i
älvarnas övre lopp, och ynglet
söker sig ut i havet efter två
à tre år. Ålen leker i havet, och ålynglet söker sig upp i älvarna för att
i närbelägna sjöar tillväxa under ett tiotal år, varefter ålen såsom fullvuxen
vandrar ut i havet. För laxens vandring uppåt älven byggas laxtrappor, i
vilka det strömmande vattnet bromsas upp, så att laxen kan antingen
hoppa från bassäng till bassäng eller simma i strömmande vatten mellan
bassängerna. För ålynglets vandring uppför älven samt understundom även
för den vuxna ålens passage nedför älven uppföras ålyngelledare
respektive ålledare, bestående av trappformigt belägna fack, sinsemellan
förbundna med mindre hål i mellanväggarna.
Fig. 16: 9. Segmentlucka.
