82
uppstår. För att motverka detta brukar man vanligen samtidigt med
kolpulvret använda någon mindre oljebrännare för att underhålla tändningen.
Ett annat sätt är, att man nedtill i eldstaden anordnar en mindre rost för
eldning med styckekol, varvid flammorna från denna tända kolpulvret.
Denna rost kan vara av betydelse även för bortförandet av den del utav
askan, som efter kolpulvrets förbränning faller till botten. Vad som här sagts,
gäller också andra bränslen i pulverform, t. ex. torv.

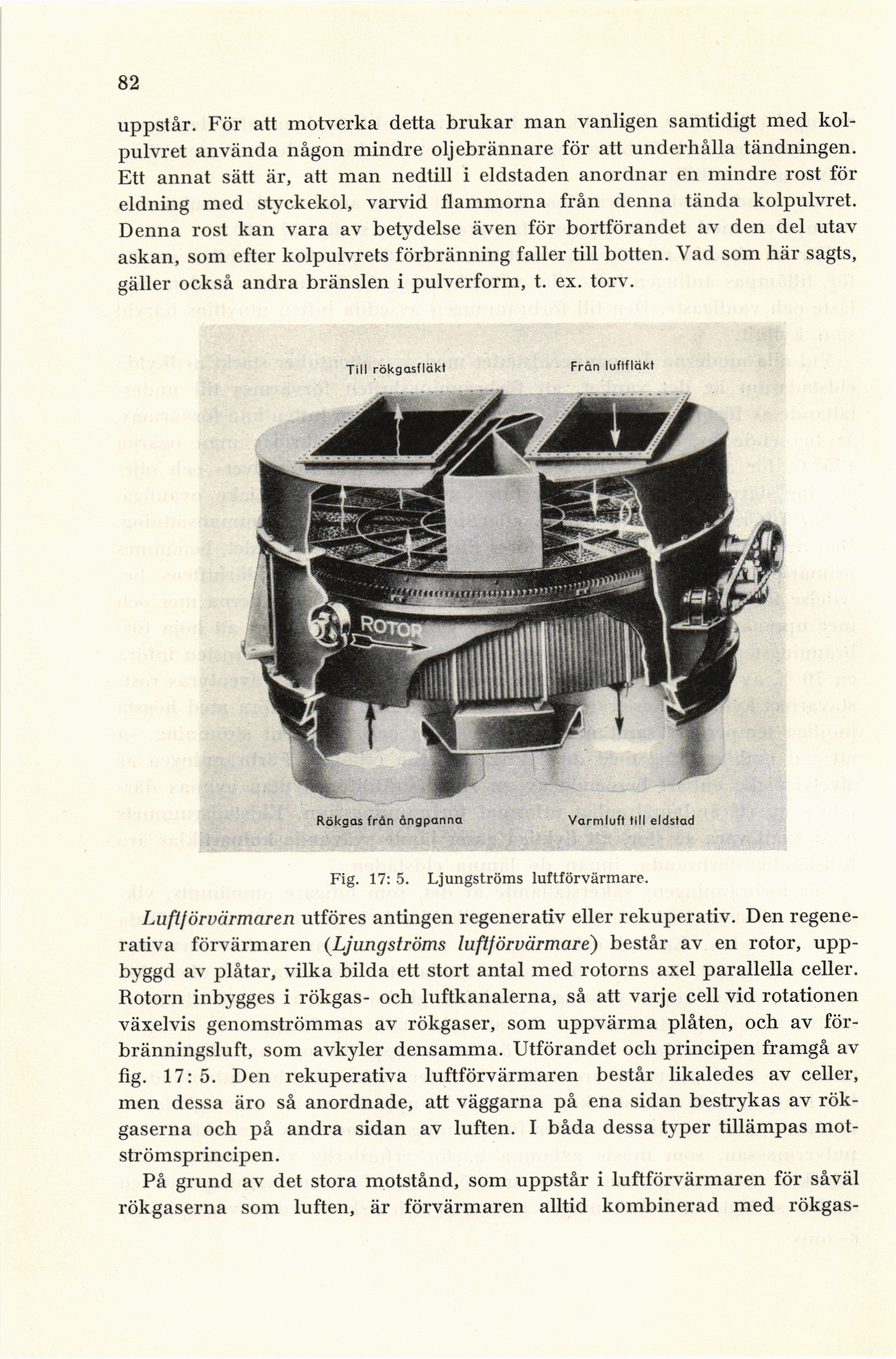

Fig. 17: 5. Ljungströms luftförvärmare.
Luftförvärmaren utföres antingen regenerativ eller rekuperativ. Den
regenerativa förvärmaren (Ljungströms luftförvärmare) består av en rotor,
uppbyggd av plåtar, vilka bilda ett stort antal med rotorns axel parallella celler.
Rotorn inbygges i rökgas- och luftkanalerna, så att varje cell vid rotationen
växelvis genomströmmas av rökgaser, som uppvärma plåten, och av
förbränningsluft, som avkyler densamma. Utförandet ocli principen framgå av
fig. 17:5. Den rekuperativa luftförvärmaren består likaledes av celler,
men dessa äro så anordnade, att väggarna på ena sidan bestrykas av
rökgaserna och på andra sidan av luften. I båda dessa typer tillämpas
motströmsprincipen .
På grund av det stora motstånd, som uppstår i luftförvärmaren för såväl
rökgaserna som luften, är förvärmaren alltid kombinerad med rökgas-
