103
turen till 435° C vid högre belastningar åstadkommes genom
vatteninsprut-ning i överhettartuberna. Denna insprutning regleras automatiskt med en
ventil, som är styrd från en termostat i huvudångledningen från pannan.
Överhettningen blir därigenom konstant över praktiskt taget hela belastnings-

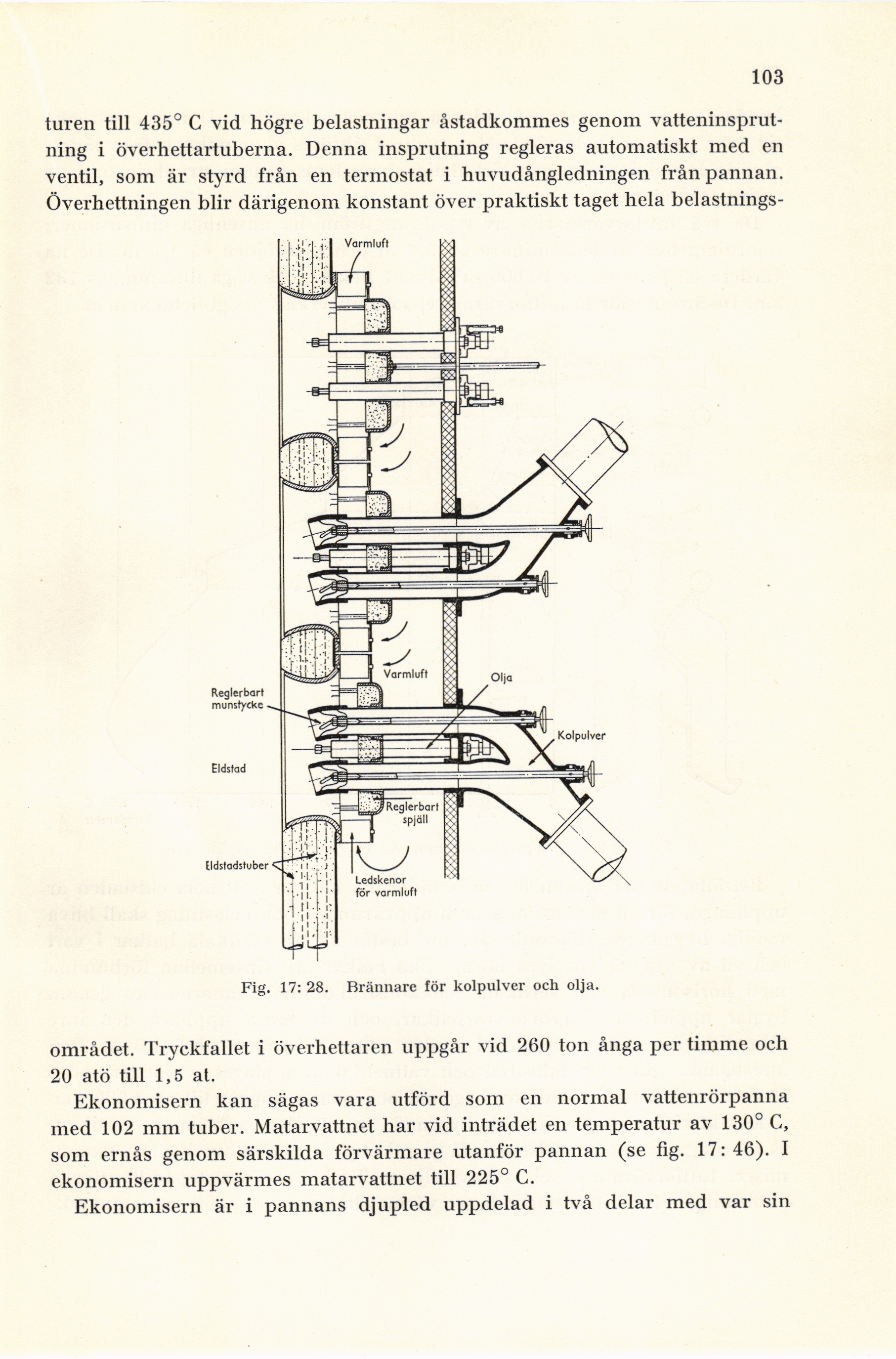

Fig. 17: 28. Brännare för kolpulver och olja.
området. Tryckfallet i överhettaren uppgår vid 260 ton ånga per timme och
20 atö till 1,5 at.
Ekonomisern kan sägas vara utförd som en normal vattenrörpanna
med 102 mm tuber. Matarvattnet har vid inträdet en temperatur av 130° C,
som ernås genom särskilda förvärmare utanför pannan (se fig. 17:46). I
ekonomisern uppvärmes matarvattnet till 225° C.
Ekonomisern är i pannans djupled uppdelad i två delar med var sin
