115
då kugghjulspumpen på grund av för lågt varvtal ej kan ge tillräckligt
tryck, sker oljecirkulationen från en ångturbindriven oljepump. Oljan
kyles med kondensat från kondensorn. Den härför erforderliga oljekylaren
anbringas närmast efter kondensatpumpen.
Kondensatpump Kylvattenpump

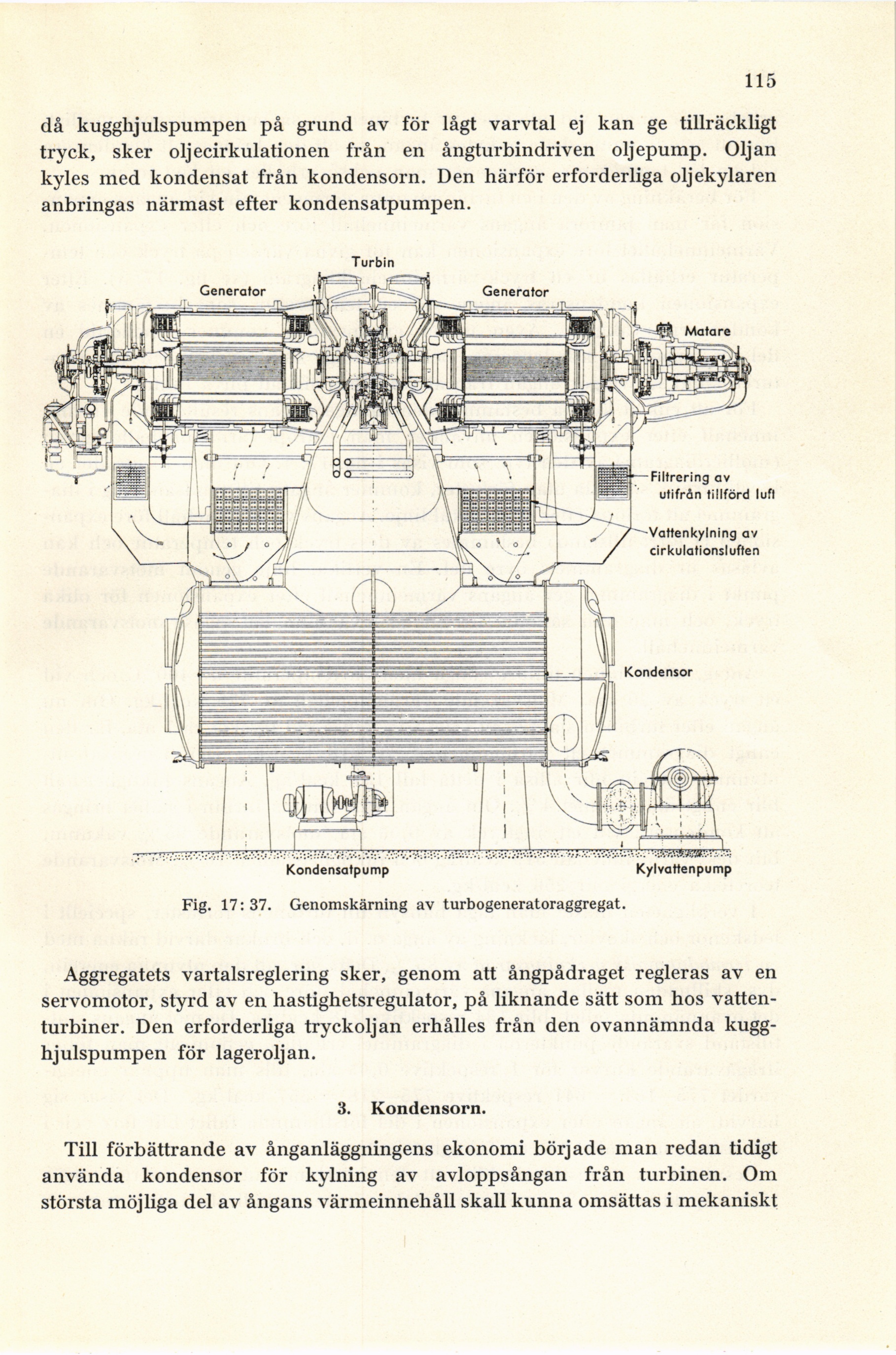

Fig. 17: 37. Genomskärning av turbogeneratoraggregat.
Aggregatets vartalsreglering sker, genom att ångpådraget regleras av en
servomotor, styrd av en hastighetsregulator, på liknande sätt som hos
vattenturbiner. Den erforderliga tryckoljan erhålles från den ovannämnda
kugghjulspumpen för lageroljan.
3. Kondensorn.
Till förbättrande av ånganläggningens ekonomi började man redan tidigt
använda kondensor för kylning av avloppsångan från turbinen. Om
största möjliga del av ångans värmeinnehåll skall kunna omsättas i mekaniskt
