164

Vid exempelvis en transformatorgenomföring önskar man en starkare
isolation på oljesidan än på luftsidan för att undvika inre överslag i
transformatorn. Om man utgår från att den inre isolationen skall lia 50 % större
stöthållfasthet än den yttre (dvs. luftsträckan) för tider om 20 à 25 /us, kan
man för en kondensatorgenomföring få exempelvis de tidkurvor, som anges
i fig. 19:4. Resultatet blir, att oljesidan är starkare än luftsidan för
spänningsstötar med längre fronttid än ca 2,5 /us och med amplituder om
maximalt ca 165 % av den för längre tider gällande överslagsspänningen på
luftsidan. För häftigare spänningsstegringar med större amplitud åter
kunna överslag (genomslag) på oljesidan ej undvikas. Motsvarande gäller

placering)

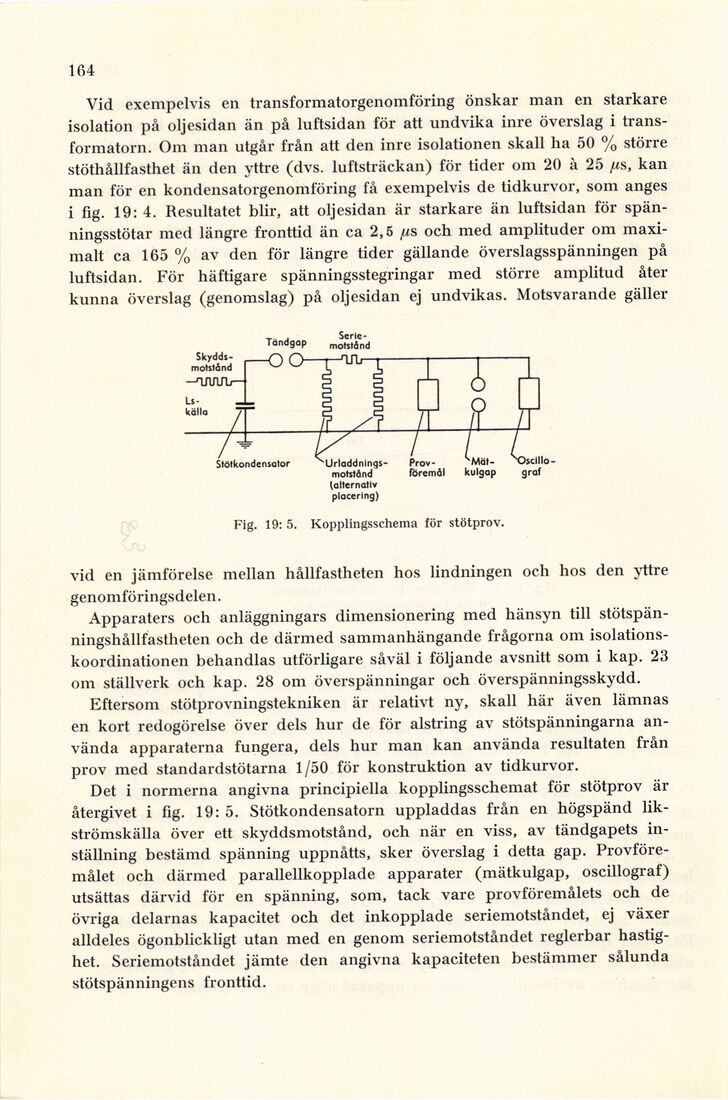

Fig. 19: 5. Kopplingsschema for stötprov.

vid en jämförelse mellan hållfastheten hos lindningen och hos den yttre
genomfö ringsdelen.

Apparaters och anläggningars dimensionering med hänsyn till
stötspän-ningshållfastheten och de därmed sammanhängande frågorna om
isolations-koordinationen behandlas utförligare såväl i följande avsnitt som i kap. 23
om ställverk och kap. 28 om överspänningar och överspänningsskydd.

Eftersom stötprovningstekniken är relativt ny, skall här även lämnas
en kort redogörelse över dels hur de för alstring av stötspänningarna
använda apparaterna fungera, dels hur man kan använda resultaten från
prov med standardstötarna 1/50 för konstruktion av tidkurvor.

Det i normerna angivna principiella kopplingsschemat för stötprov är
återgivet i lig. 19: 5. Stötkondensatorn uppladdas från en högspänd
likströmskälla över ett skyddsmotstånd, och när en viss, av tändgapets
inställning bestämd spänning uppnåtts, sker överslag i detta gap.
Provföremålet och därmed parallellkopplade apparater (mätkulgap, oscillograf)
utsättas därvid för en spänning, som, tack vare provföremålets och de
övriga delarnas kapacitet och det inkopplade seriemotståndet, ej växer
alldeles ögonblickligt utan med en genom seriemotståndet reglerbar
hastighet. Seriemotståndet jämte den angivna kapaciteten bestämmer sålunda
stötspänningens fronttid.
