197
inbyggda i strömbrytare eller placerade i vägg eller golv. Vidare kunna
kondensatorgenomföringar användas för spänningsmätning, om de förses
med uttag från kondensatorbelägget närmast fastsättningsflänsen. Slutligen
kan man också till de sistnämnda uttagen ansluta fasningsdon, på grund

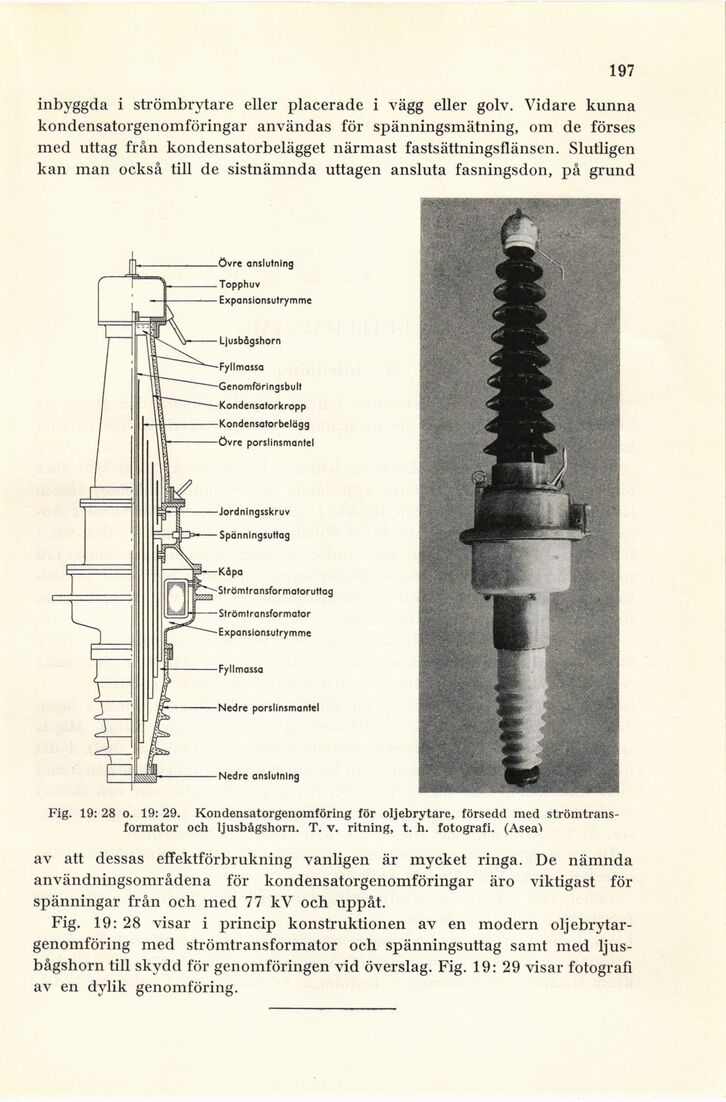

Fig. 19: 28 o. 19: 29. Kondensatorgenomföring för oljebrytare, försedd med
strömtransformator och ljusbågshorn. T. v. ritning, t. h. fotografi. (Asea’»
av att dessas effektförbrukning vanligen är mycket ringa. De nämnda
användningsområdena för kondensatorgenomföringar äro viktigast för
spänningar från och med 77 kV och uppåt.
Fig. 19: 28 visar i princip konstruktionen av en modern
oljebrytar-genomföring med strömtransformator och spänningsuttag samt med
ljusbågshorn till skydd för genomföringen vid överslag. Fig. 19: 29 visar fotografi
av en dylik genomföring.
