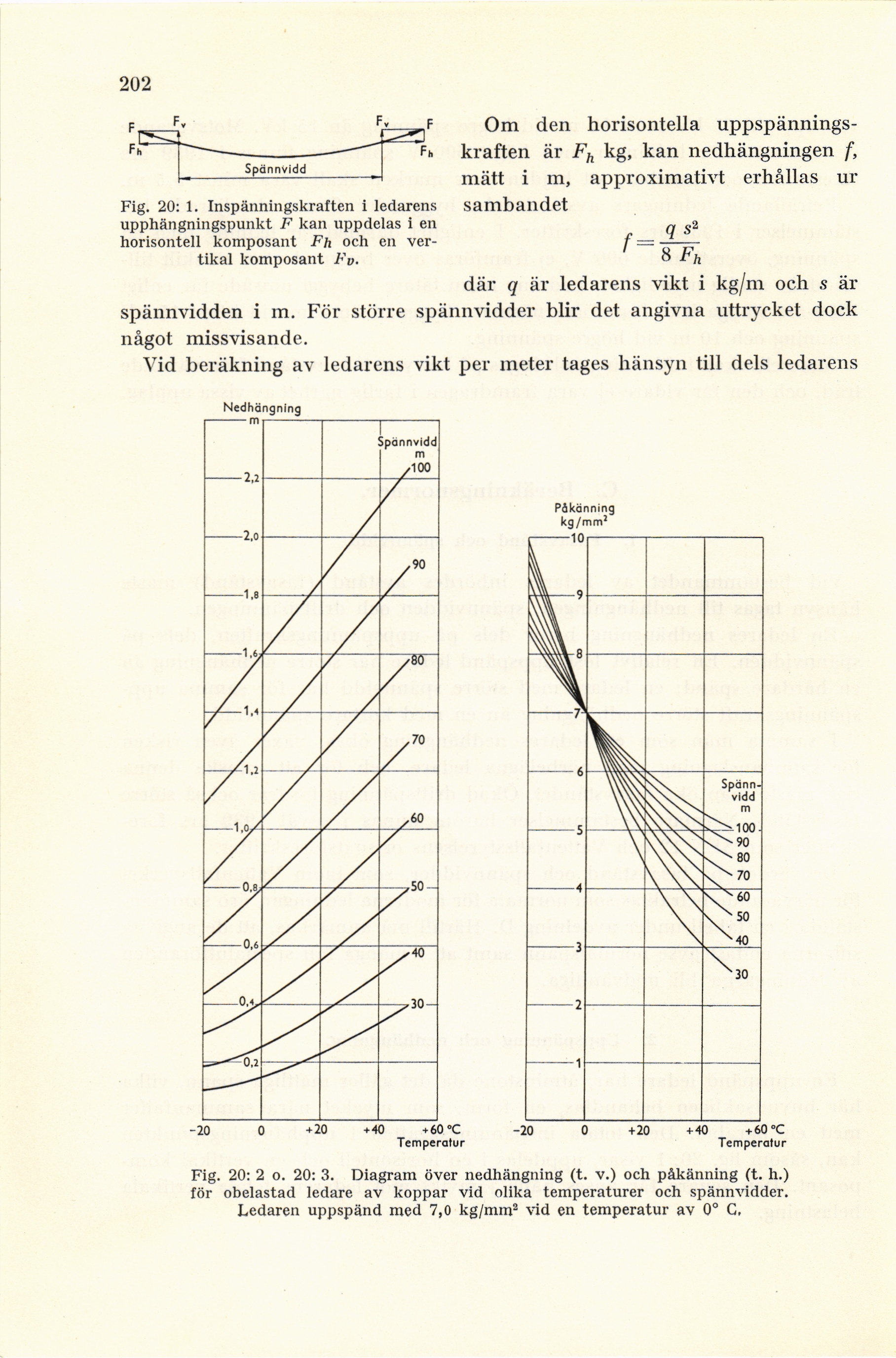

Fig. 20: 1. Inspänningskraften i ledarens
upphängningspunkt F kan uppdelas i en
horisontell komposant Fh och en
vertikal komposant Fv.
Om den horisontella
uppspännings-kraften är Fh kg, kan nedhängningen f,
mätt i m, approximativt erhållas ur
sambandet
där q är ledarens vikt i kg/m och s är
spännvidden i m. För större spännvidder blir det angivna uttrycket dock
något missvisande.
Vid beräkning av ledarens vikt per meter tages hänsyn till dels ledarens
Fig. 20: 2 o. 20: 3. Diagram över nedhängning (t. v.) och påkänning (t. h.)
för obelastad ledare av koppar vid olika temperaturer och spännvidder.
Ledaren uppspänd med 7,0 kg/mm3 vid en temperatur av 0° C.
