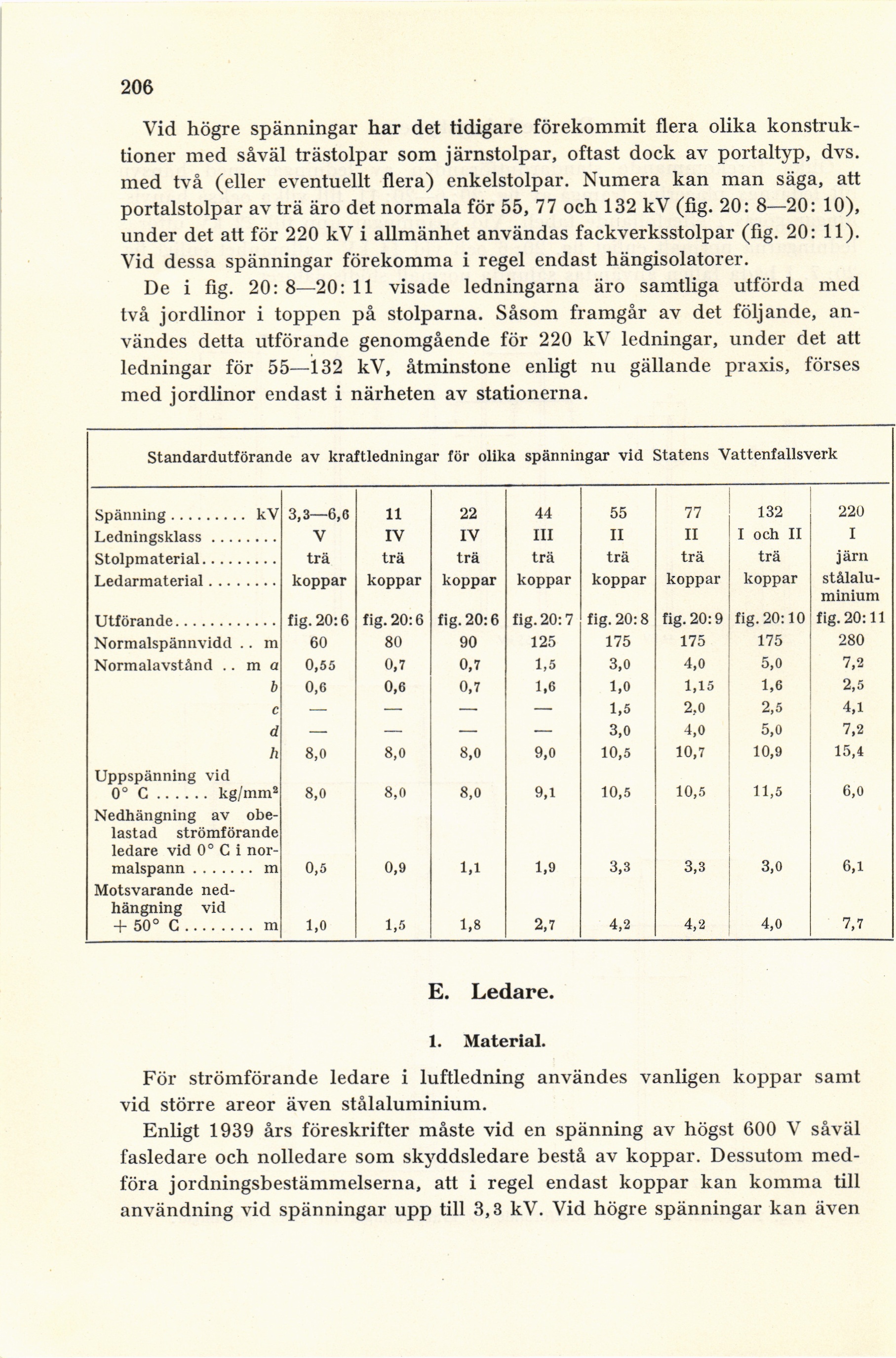

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

206

Vid högre spänningar har det tidigare förekommit flera olika
konstruktioner med såväl trästolpar som järnstolpar, oftast dock av portaltyp, dvs.
med två (eller eventuellt flera) enkelstolpar. Numera kan man säga, att
portalstolpar av trä äro det normala för 55, 77 och 132 kV (fig. 20: 8—20: 10),
under det att för 220 kV i allmänhet användas fackverksstolpar (fig. 20: 11).
Vid dessa spänningar förekomma i regel endast hängisolatorer.

De i fig. 20: 8—20: 11 visade ledningarna äro samtliga utförda med
två jordlinor i toppen på stolparna. Såsom framgår av det följande,
användes detta utförande genomgående för 220 kV ledningar, under det att
ledningar för 55—132 kV, åtminstone enligt nu gällande praxis, förses
med jordlinor endast i närheten av stationerna.

Standardutförande av kraftledningar för olika spänningar vid Statens Vattenfallsverk

Spänning......... kV 3,3—6,5 11 22 44 55 77 132 220
Ledningsklass........ V IV IV III II II I och II I
Stolpmaterial......... trä trä trä trä trä trä trä järn
Ledarmaterial........ koppar koppar koppar koppar koppar koppar koppar [-stålaluminium-] {+stålalu- minium+}
Utförande............ fig. 20:6 fig. 20:6 fig. 20:6 fig. 20:7 fig. 20:8 fig. 20:9 fig. 20:10 fig. 20:11
Normalspännvidd .. m 60 80 90 125 175 175 175 280
Normalavstånd ..ma 0,55 0,7 0,7 1,5 3,0 4,0 5,0 7,2
b 0,6 0,6 0,7 1,6 1,0 1,15 1,6 2,5
c — — — — 1,5 2,0 2,5 4,1
d — — — — 3,0 4,0 5,0 7,2
h 8,0 8,0 8,0 9,0 10,5 10,7 10,9 15,4
Uppspänning vid
0° C...... kg/mm2 8,0 8,0 8,0 9,1 10,5 10,5 11,5 6,0
Nedhängning av obe-
lastad strömförande
ledare vid 0° C i nor-
malspann ....... m 0,5 0,9 1,1 1,9 3,3 3,3 3,0 6,1
Motsvarande ned-
hängning vid
+ 50° C........ m 1,0 1,5 1,8 2,7 4,2 4,2 4,0 7,7

E. Ledare.

1. Material.

För strömförande ledare i luftledning användes vanligen koppar samt
vid större areor även stålaluminium.

Enligt 1939 års föreskrifter måste vid en spänning av högst 600 V såväl
fasledare och nolledare som skyddsledare bestå av koppar. Dessutom
medföra jordningsbestämmelserna, att i regel endast koppar kan komma till
användning vid spänningar upp till 3,3 kV. Vid högre spänningar kan även
