227

Höjd från marken
till understa

ledarens fästpunkt Stolpdiameter

Nedhängning vid 50;C

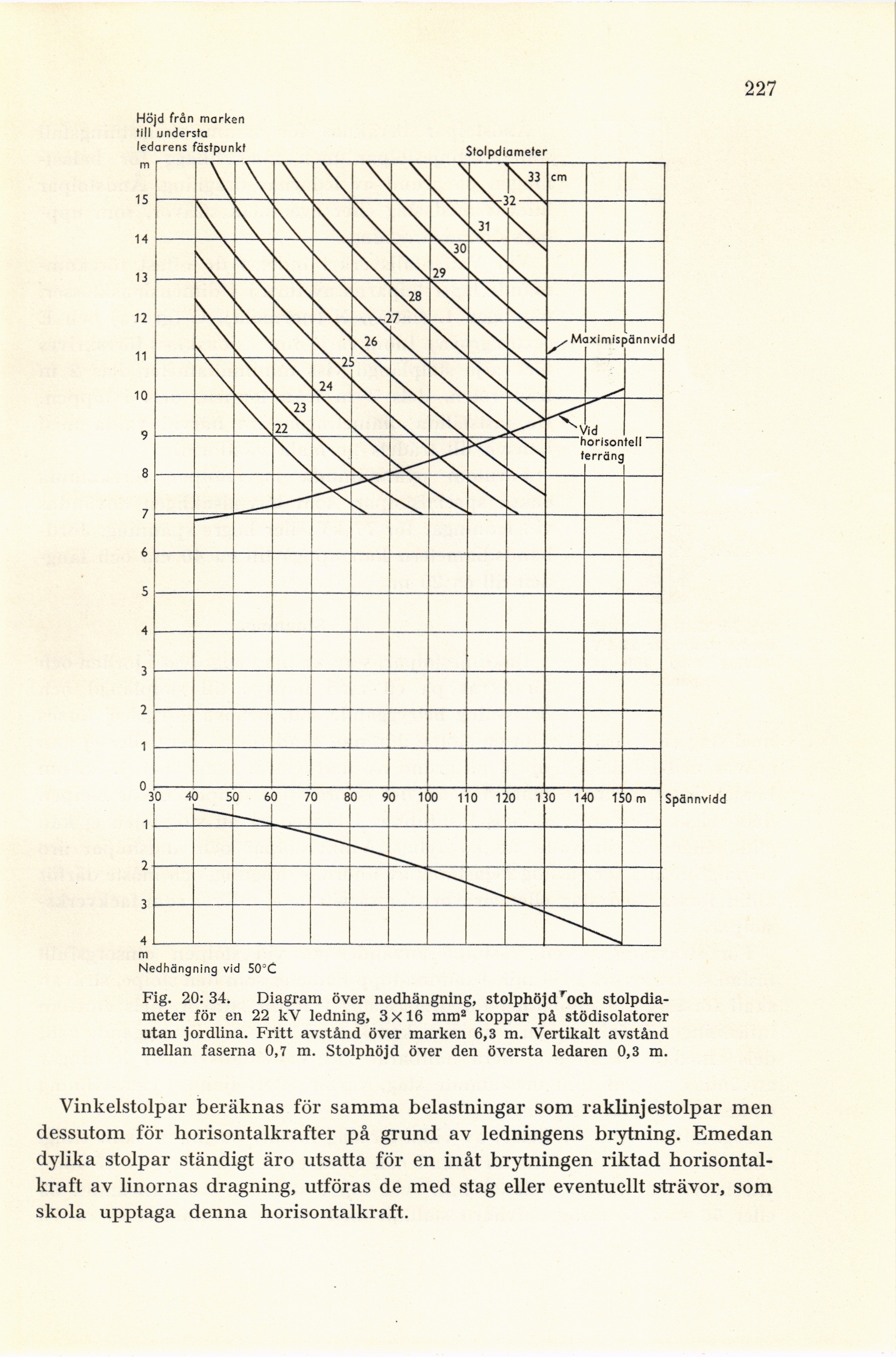

Fig. 20: 34. Diagram över nedhängning, stolphöjd roeh
stolpdiameter för en 22 kV ledning, 3x16 mm2 koppar på stödisolatorer
utan jordlina. Fritt avstånd över marken 6,3 m. Vertikalt avstånd
mellan faserna 0,7 m. Stolphöjd över den översta ledaren 0,3 m.

Vinkelstolpar beräknas för samma belastningar som raklinjestolpar men
dessutom för horisontalkrafter på grund av ledningens brytning. Emedan
dylika stolpar ständigt äro utsatta för en inåt brytningen riktad
horisontalkraft av linornas dragning, utföras de med stag eller eventuellt strävor, som
skola upptaga denna horisontalkraft.
