244
för spänningar över 55 kV men kunna vara motiverade även för 44 kV vid
långa ledningar. Användningsområdet uppåt har utsträckts till 220 kV.
Den äldsta oljefyllda kabeln är Pirellikabeln, som utgöres av en
enledar-kabel med ihålig ledare. Kanalen är fylld med olja, som står i förbindelse
med expansionskärl, anordnade utefter kabeln med vissa mellanrum.
Oljan bör stå under ständigt tryck, för att man skall vara säker på att
både kanalen och isoleringen hållas väl fyllda med olja.
I allmänhet måste man räkna med att en kabel på grund av uppträ-

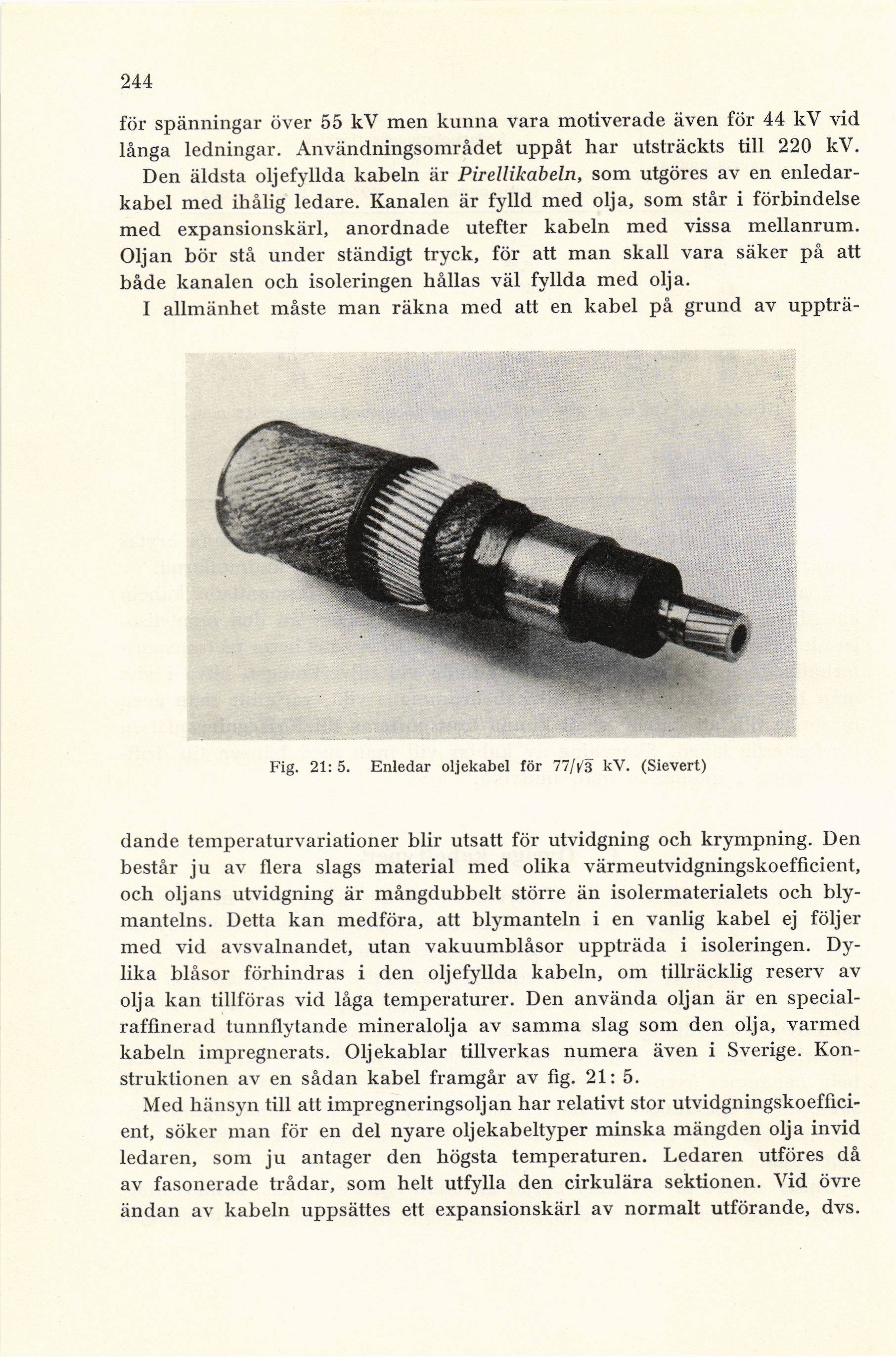

Fig. 21: 5. Enledar oljekabel för 77/^3 kV. (Sievert)
dande temperaturvariationer blir utsatt för utvidgning och krympning. Den
består ju av flera slags material med olika värmeutvidgningskoeflicient,
och oljans utvidgning är mångdubbelt större än isolermaterialets och
blymantelns. Detta kan medföra, att blymanteln i en vanlig kabel ej följer
med vid avsvalnandet, utan vakuumblåsor uppträda i isoleringen.
Dylika blåsor förhindras i den oljefyllda kabeln, om tillräcklig reserv av
olja kan tillföras vid låga temperaturer. Den använda oljan är en
special-raffinerad tunnflytande mineralolja av samma slag som den olja, varmed
kabeln impregnerats. Oljekablar tillverkas numera även i Sverige.
Konstruktionen av en sådan kabel framgår av fig. 21: 5.
Med hänsyn till att impregneringsoljan har relativt stor
utvidgningskoefficient, söker man för en del nyare oljekabeltyper minska mängden olja invid
ledaren, som ju antager den högsta temperaturen. Ledaren utföres då
av fasonerade trådar, som helt utfylla den cirkulära sektionen. Vid övre
ändan av kabeln uppsättes ett expansionskärl av normalt utförande, dvs.
