I stort sett kan man betrakta klass I som lämplig för muffar, vilka
uppsättas inomhus i ouppvärmda lokaler eller utomhus, i jord eller ovan
jord, samt klass II som lämplig för muffar, vilka uppsättas inomhus i
uppvärmda lokaler.
2. Trycktäta muffar.
Trycktäta muffar skola uppfylla fordringarna för icke trycktäta muffar
och dessutom vara så utförda, att någon täckning av isolerolja icke uppstår,
även om uppvärmning eller nivåskillnad hos kabeln skulle förorsaka ett

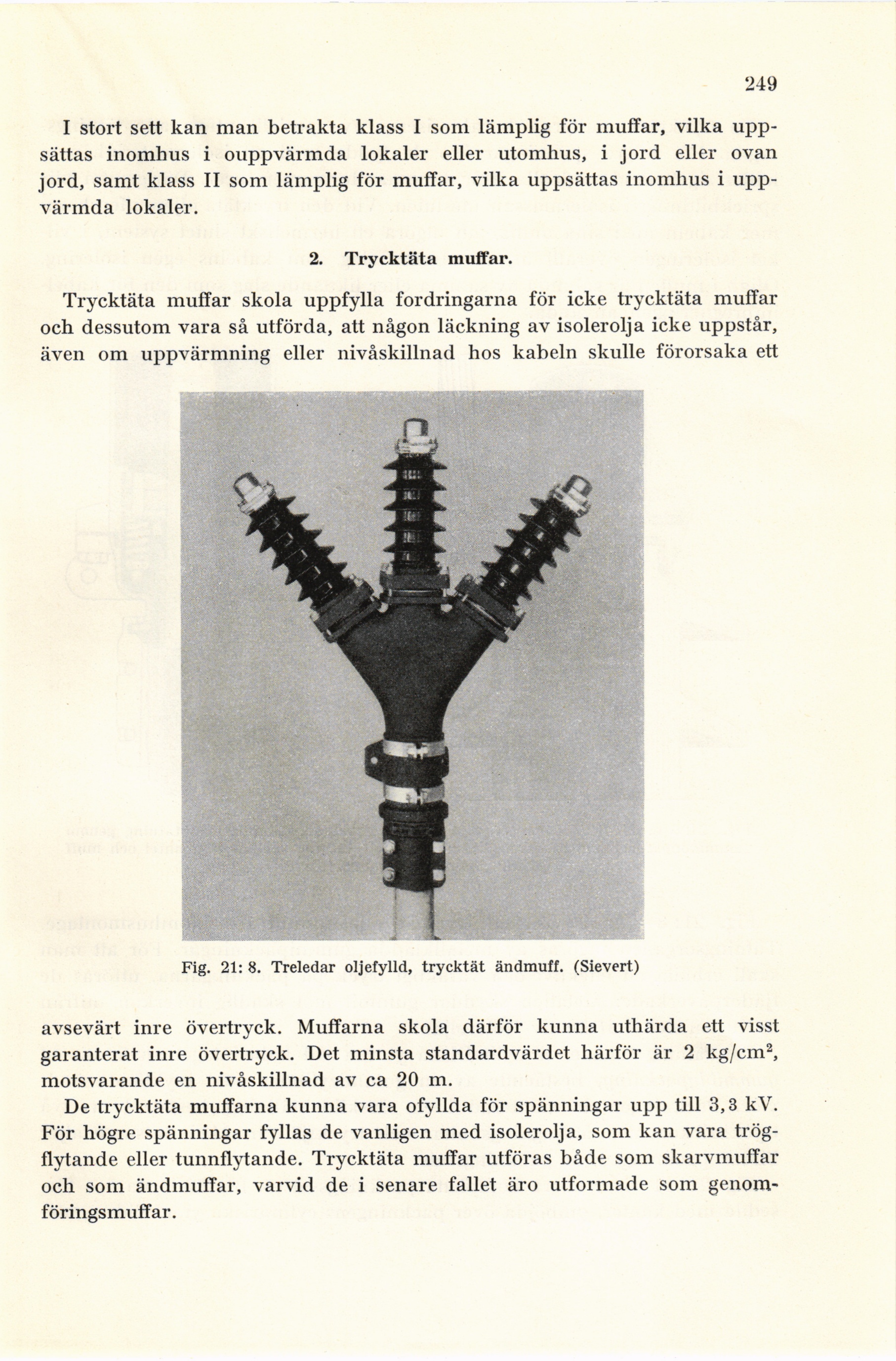

Fig. 21: 8. Treledar oljefylld, trycktät ändmuff. (Sievert)
avsevärt inre övertryck. Muffarna skofa därför kunna uthärda ett visst
garanterat inre övertryck. Det minsta standardvärdet härför är 2 kg/cm2,
motsvarande en nivåskillnad av ca 20 m.
De trycktäta muffarna kunna vara ofyllda för spänningar upp till 3,3 kV.
För högre spänningar fyllas de vanligen med isolerolja, som kan vara
trög-flytande eller tunnflytande. Trycktäta muffar utföras både som skarvmuffar
och som ändmuffar, varvid de i senare fallet äro utformade som
genom-föringsmuffar.
