275
eller medelstarka strömmar (fig. 22:7, till vänster), blir gasutvecklingen så
kraftig från stiftets övre del samt det övre röret, att ljusbågen släckes mycket
hastigt och aldrig kommer i beröring med det undre röret. Ljusbågen varar
ungefär 1 halvperiod. Vid svaga strömmar (fig. 22: 7, till höger) blir
gasutvecklingen ej tillräckligt kraftig för släckning av ljusbågen. Denna blir
därigenom längre och kommer i kontakt med stiftets undre del samt det
undre röret, som är längre än det övre. Härvid alstras tillräckligt med gas
även för släckning av svaga strömmar. Ljusbågen varar i detta fall 2 à 4
halvperioder.

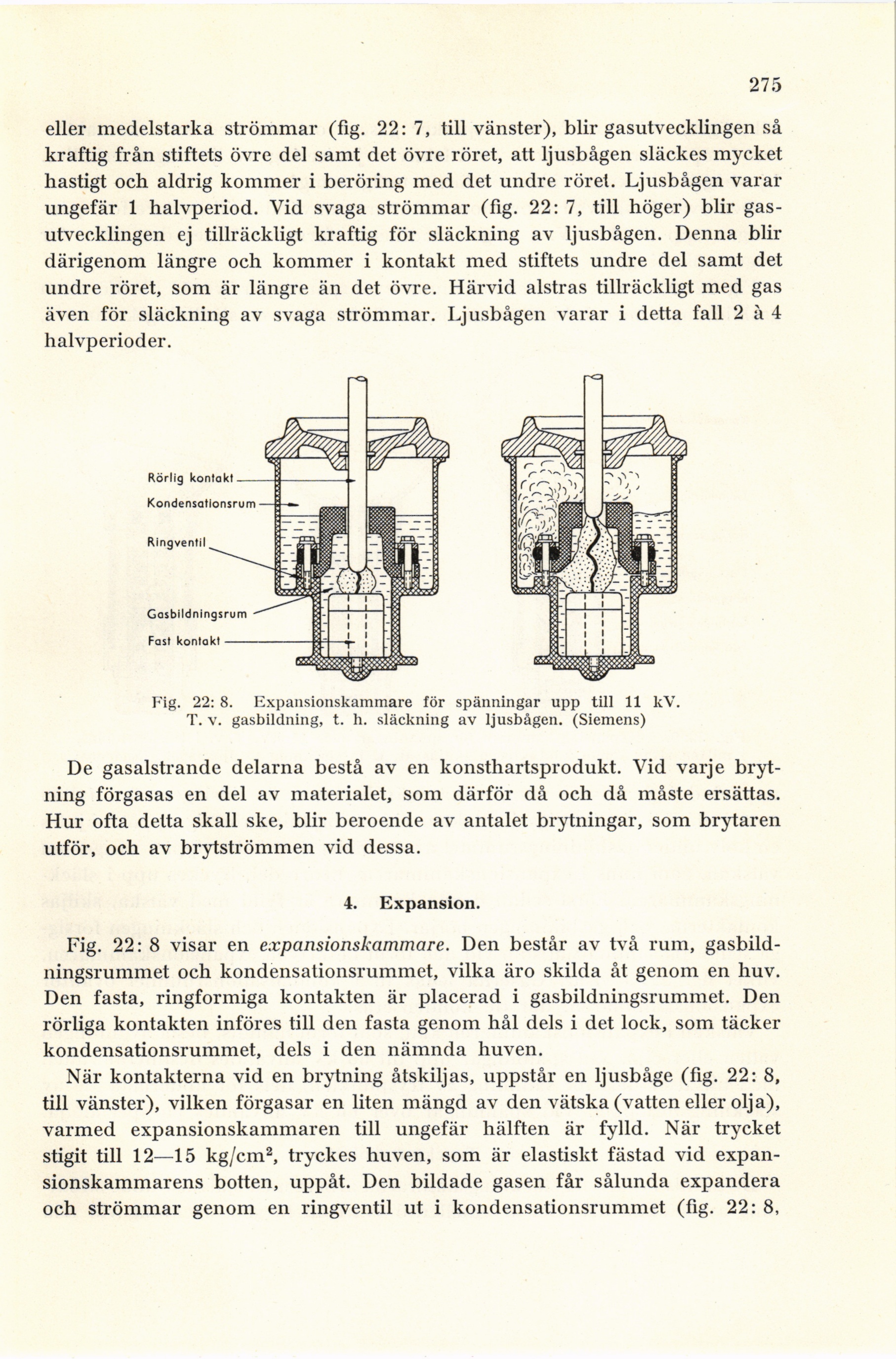

Fig. 22: 8. Expansionskammare för spänningar upp till 11 kV.
T. v. gasbildning, t. h. släckning av ljusbågen. (Siemens)
De gasalstrande delarna bestå av en konsthartsprodukt. Vid varje
brytning förgasas en del av materialet, som därför då och då måste ersättas.
Hur ofta delta skall ske, blir beroende av antalet brytningar, som brytaren
utför, och av brytströmmen vid dessa.
4. Expansion.
Fig. 22: 8 visar en expansionskammare. Den består av två rum,
gasbild-ningsrummet och kondensationsrummet, vilka äro skilda åt genom en huv.
Den fasta, ringformiga kontakten är placerad i gasbildningsrummet. Den
rörliga kontakten införes till den fasta genom hål dels i det lock, som täcker
kondensationsrummet, dels i den nämnda huven.
När kontakterna vid en brytning åtskiljas, uppstår en ljusbåge (fig. 22: 8,
till vänster), vilken förgasar en liten mängd av den vätska (vatten eller olja),
varmed expansionskammaren till ungefär hälften är fylld. När trycket
stigit till 12—15 kg/cm2, tryckes huven, som är elastiskt fästad vid
expansionskammarens botten, uppåt. Den bildade gasen får sålunda expandera
och strömmar genom en ringventil ut i kondensationsrummet (fig. 22: 8,
