283
Den konventionella oljebrytaren är fortfarande den mest använda brytaren.
På grund av den stora oljemängden och den därmed förenade brandfaran
vid explosion övergår man dock alltmera till brytare av oljeminimumtyp,
vattenbrytare eller tryckgasbrytare.

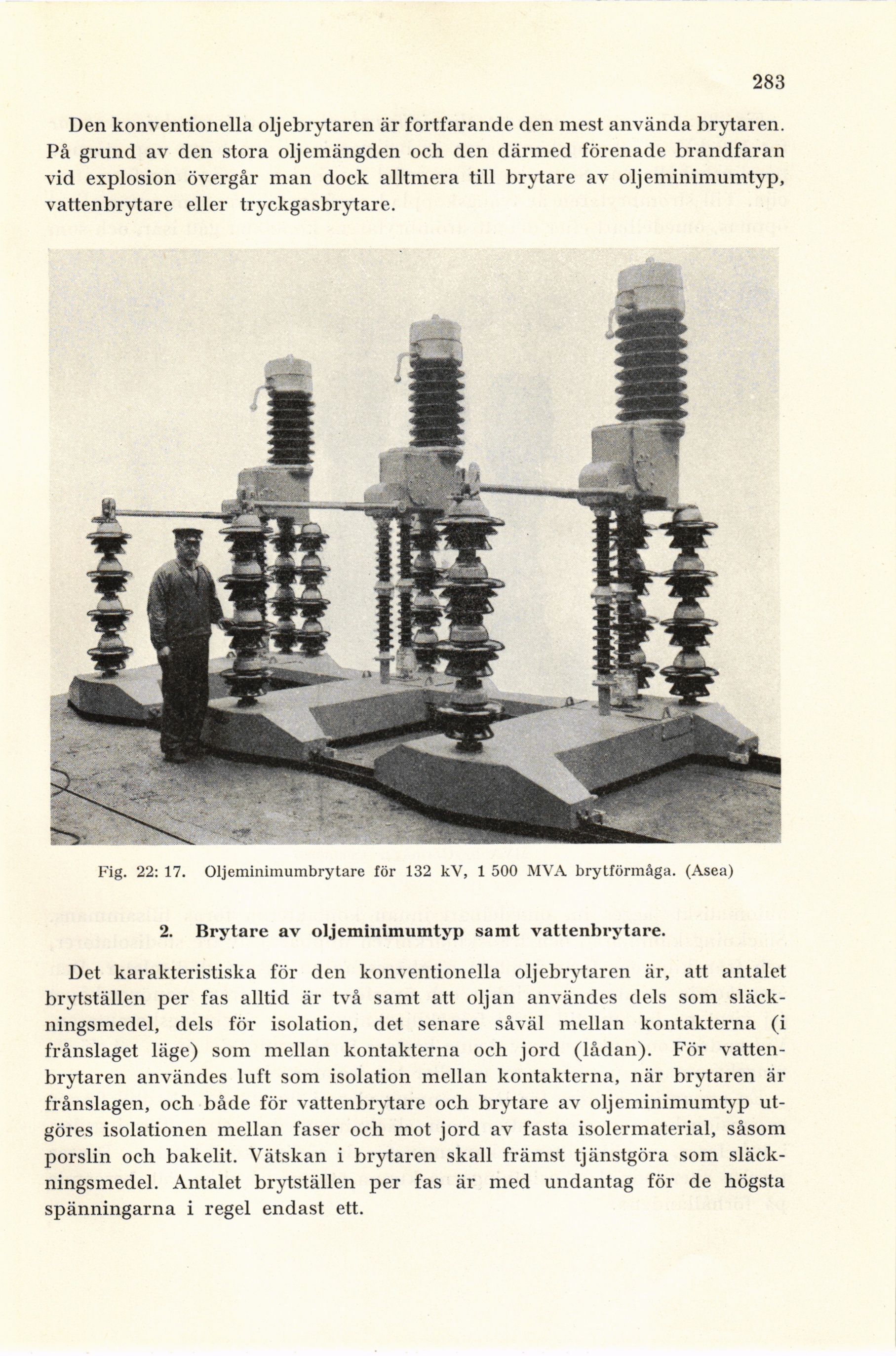

Fig. 22: 17. Oljeminimumbrytare för 132 kV, 1 500 MVA brytförmåga. (Asea)
2. Brytare av oljeminimumtyp samt vattenbrytare.
Det karakteristiska för den konventionella oljebrytaren är, att antalet
brytställen per fas alltid är två samt att oljan användes dels som
släckningsmedel, dels för isolation, det senare såväl mellan kontakterna (i
frånslaget läge) som mellan kontakterna och jord (lådan). För
vattenbrytaren användes luft som isolation mellan kontakterna, när brytaren är
frånslagen, och både för vattenbrytare och brytare av oljeminimumtyp
utgöres isolationen mellan faser och mot jord av fasta isolermaterial, såsom
porslin och bakelit. Vätskan i brytaren skall främst tjänstgöra som
släckningsmedel. Antalet brytställen per fas är med undantag för de högsta
spänningarna i regel endast ett.
