318
är inställbart för signalering vid viss temperatur. Temperaturmätningen är
ordnad enligt följande princip. Ett temperaturberoende motstånd är placerat
i den punkt, där temperaturen skall mätas. Detta motstånd ingår som en
gren i en Wheatstones brygga, där balansen stores av en motståndsändring,
så att man på ett instrument kan avläsa temperaturstegringen. Närmare är
kopplingen behandlad i kap. 9. Vid en inställbar obalans fungerar ett
temperaturrelä, och signal erhålles.
Signal- och temperaturmätningsanläggningen matas vanligtvis från
stationens likströmssystem.
I. Lokalanläggning.
För reläer, manövrering av brytare, signalering samt nödbelysning
erfordras en strömkälla, som är ständigt tillgänglig. För vissa andra
ändamål, t. ex. i fråga om kylvattenpumpar, motorer till traverser och
uppvärmning, spelar ett kortvarigt strömavbrott icke så stor roll.
De förstnämnda belastningsobjekten, alltså den egentliga
kontrollanläggningen, matas praktiskt taget alltid med likström av ett ackumulatorbatteri,
som laddas genom likriktare eller omformare från det lokala
växelströmssystemet. Den övriga delen erhåller ström från en eller helst flera
lokaltransformatorer. Om två eller flera dylika transformatorer finnas, böra
de om möjligt vara anslutna till olika samlingsskenor. Lokalspänning kan
även erhållas från en särskild lindning på huvudtransformatorn, en s. k.

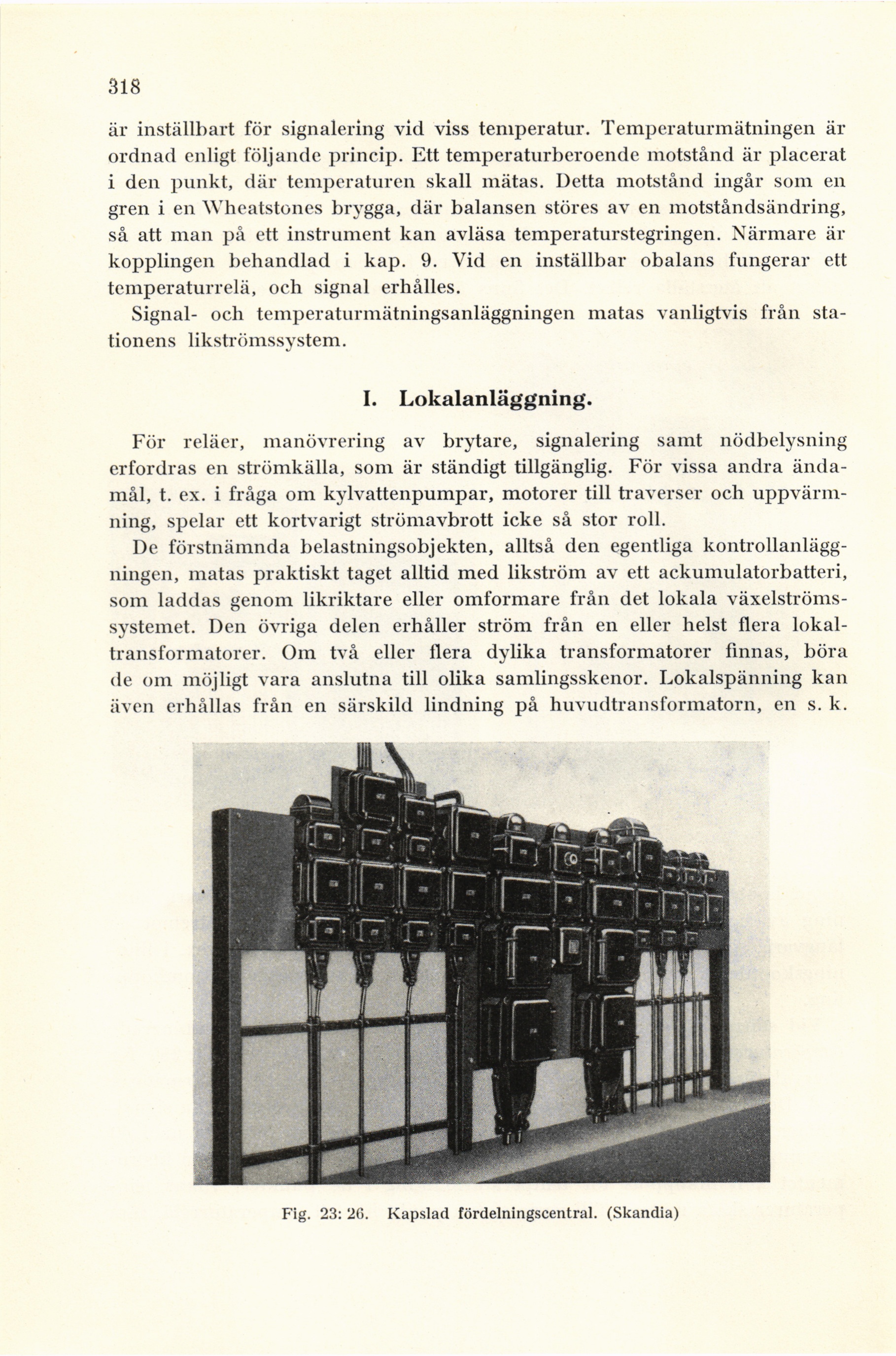

Fig. 23: 2G. Kapslad fördelningscentral. (Skandia)
