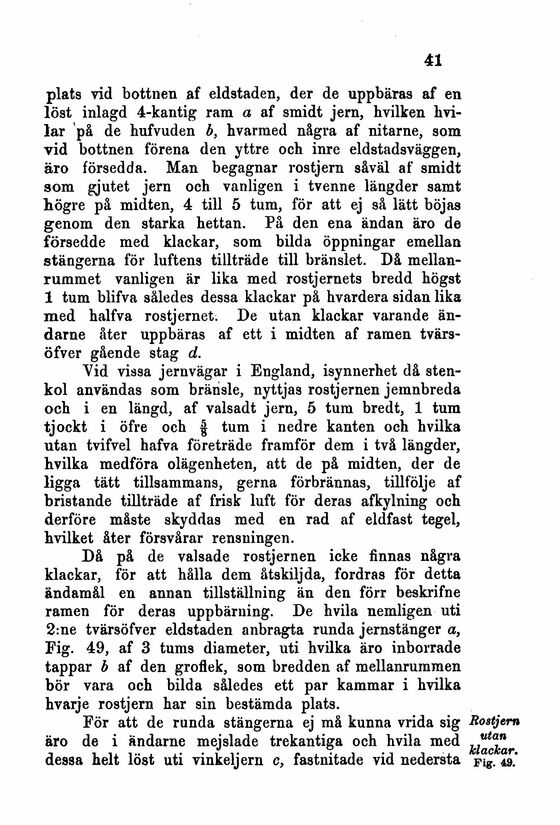

plats vid bottnen af eldstaden, der de uppbäras af en
löst inlagd 4-kantig ram a af smidt jern, hvilken li
vilar på de hufvuden b, hvarmed några af nitarne, som
vid bottnen förena den yttre och inre eldstadsväggen,
äro försedda. Man begagnar rostjern såväl af smidt
som gjutet jern och vanligen i tvenne längder samt
högre på midten, 4 till 5 tum, för att ej så lätt böjas
genom den starka hettan. På den ena ändan äro de
försedde med klackar, som bilda öppningar emellan
stängerna för luftens tillträde till bränslet. Då
mellanrummet vanligen är lika med rostjernets bredd högst
1 tum blifva således dessa klackar på hvardera sidan lika
med halfva rostjernet. De utan klackar varande
än-darne åter uppbäras af ett i midten af ramen
tvärs-öfver gående stag d.
Vid vissa jernvägar i England, isynnerhet då
stenkol användas som bränsle, nyttjas rostjernen jemnbreda
och i en längd, af valsadt jern, 5 tum bredt, 1 tum
tjockt i öfre och f tum i nedre kanten och hvilka
utan tvifvel hafva företräde framför dem i två längder,
hvilka medföra olägenheten, att de på midten, der de
ligga tätt tillsammans, gerna förbrännas, tillfölje af
bristande tillträde af frisk luft för deras afkylning och
derföre måste skyddas med en rad af eldfast tegel,
hvilket åter försvårar rensningen.
Då på de valsade rostjernen icke finnas några
klackar, för att hålla dem åtskiljda, fordras för detta
ändamål en annan tillställning än den förr beskrifne
ramen för deras uppbärning. De hvila nemligen uti
2:ne tvärsöfver eldstaden anbragta runda jernstänger a,
Fig. 49, af 3 tums diameter, uti hvilka äro inborrade
tappar b af den groflek, som bredden af mellanrummen
bör vara och bilda således ett par kammar i hvilka
hvarje rostjern har sin bestämda plats.
För att de runda stängerna ej må kunna vrida sig
äro de i andarne mejslade trekantiga och hvila med
dessa helt löst uti vinkeljern c, fastnitade vid nedersta
Rostjern
utan
klackar,
Fig. 49.
