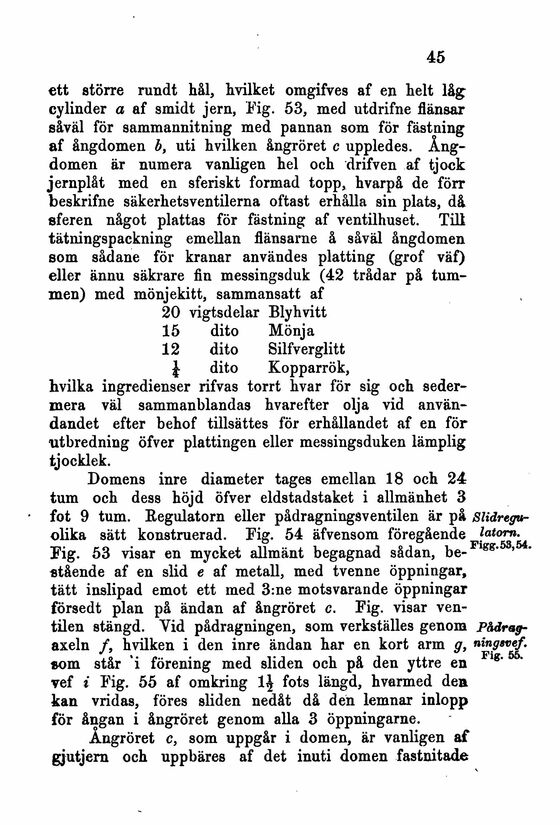

ett större rundt hål, hvilket omgifves af en helt låg
cylinder a af smidt jern, Fig. 53, med utdrifne flänsar
såväl för sammannitning med pannan som för fästning
af ångdomen b, uti hvilken ångröret c uppledes.
Ång-domen är numera vanligen hel och drifven af tjock
jernplåt med en sferiskt formad topp, hvarpå de förr
beskrifne säkerhetsventilerna oftast erhålla sin plats, då
sferen något plattas för fästning af ventilhuset. Till
tätningspackning emellan flänsarne å såväl ångdomen
som sådane för kranar användes platting (grof väf)
eller ännu säkrare fin messingsduk (42 trådar på
tummen) med mönjekitt, sammansatt af
20 vigtsdelar Blyhvitt
15 dito Mönja
12 dito Silfverglitt
i dito Kopparrök,
hvilka ingredienser rifvas torrt hvar för sig och
sedermera väl sammanblandas hvarefter olja vid
användandet efter behof tillsättes för erhållandet af en för
utbredning öfver plattingen eller messingsduken lämplig
tjocklek.
Domens inre diameter tages emellan 18 och 24
tum och dess höjd öfver eldstadstaket i allmänhet 3
fot 9 tum. Regulatorn eller pådragningsventilen är på
Slidregi*-olika sätt konstruerad. Fig. 54 äfvensom föregående
Fig. 53 visar en mycket allmänt begagnad sådan, be-1^*53’
stående af en slid e af metall, med tvenne öppningar,
tätt inslipad emot ett med 3:ne motsvarande öppningar
försedt plan på ändan af ångröret c. Fig. visar
ventilen stängd. Yid pådragningen, som verkställes genom
Pådrag-axeln /, hvilken i den inre ändan har en kort arm g, ningsvef.
som står %i förening med sliden och på den yttre en Flg*
vef i Fig. 55 af omkring fots längd, hvarmed den
kan vridas, föres sliden nedåt då den lemnar inlopp
för ångan i ångröret genom alla 3 öppningarne.
Ångröret c, som uppgår i domen, är vanligen af
gjutjem och uppbäres af det inuti domen fastnitade
